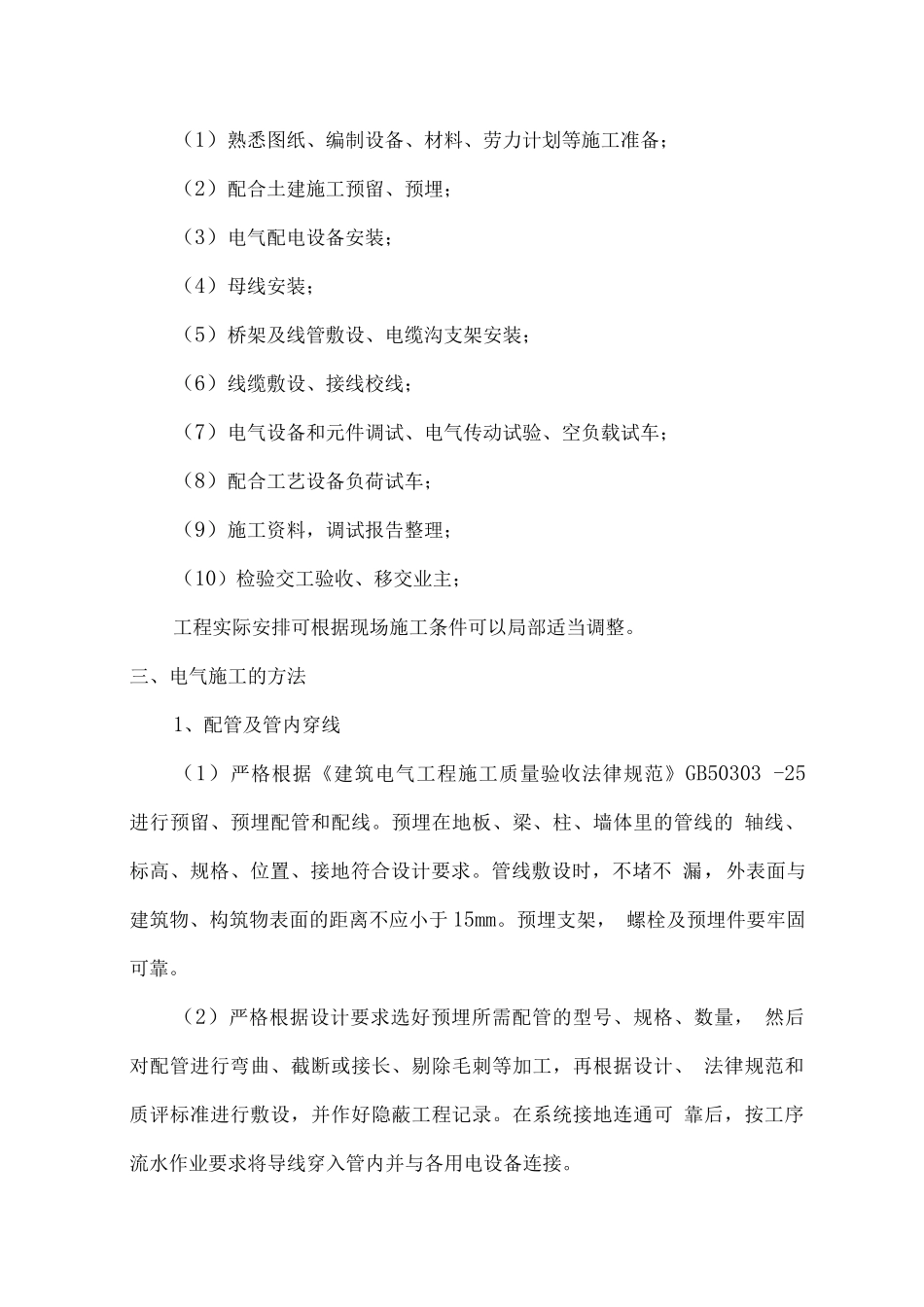

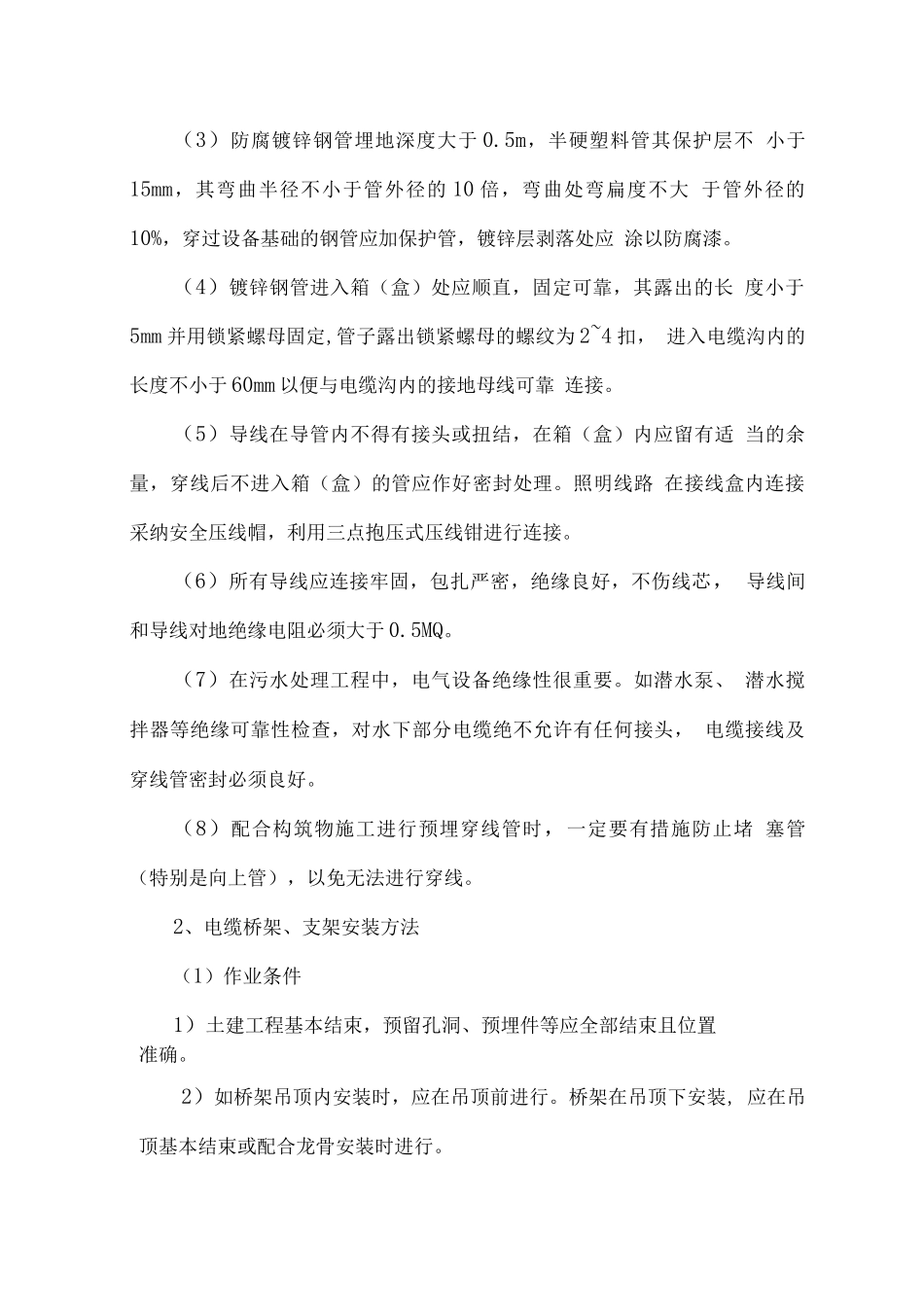

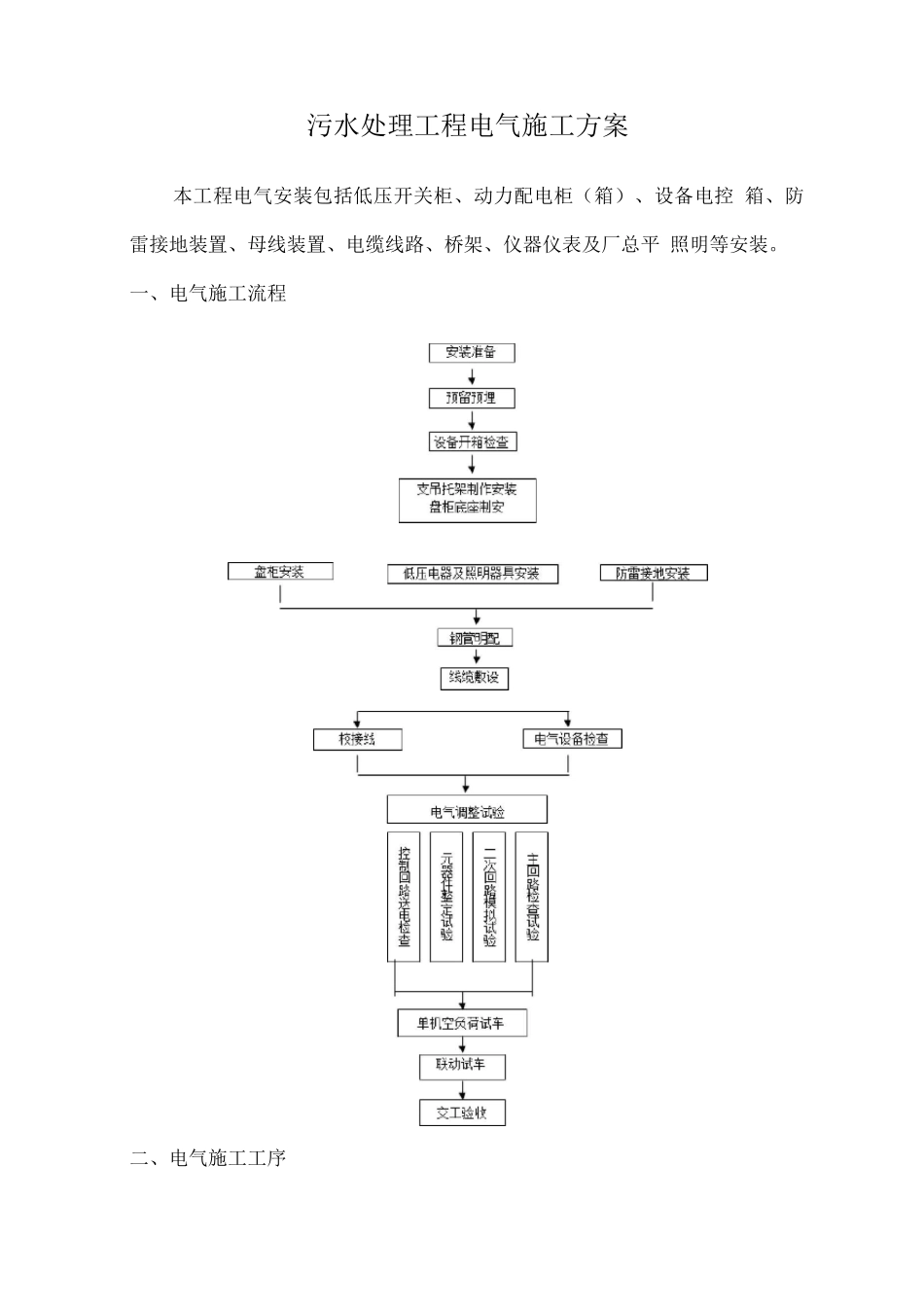

污水处理工程电气施工方案本工程电气安装包括低压开关柜、动力配电柜(箱)、设备电控 箱、防雷接地装置、母线装置、电缆线路、桥架、仪器仪表及厂总平 照明等安装。一、电气施工流程二、电气施工工序(1)熟悉图纸、编制设备、材料、劳力计划等施工准备;(2)配合土建施工预留、预埋;(3)电气配电设备安装;(4)母线安装;(5)桥架及线管敷设、电缆沟支架安装;(6)线缆敷设、接线校线;(7)电气设备和元件调试、电气传动试验、空负载试车;(8)配合工艺设备负荷试车;(9)施工资料,调试报告整理;(10)检验交工验收、移交业主;工程实际安排可根据现场施工条件可以局部适当调整。三、电气施工的方法1、配管及管内穿线(1)严格根据《建筑电气工程施工质量验收法律规范》GB50303 -25 进行预留、预埋配管和配线。预埋在地板、梁、柱、墙体里的管线的 轴线、标高、规格、位置、接地符合设计要求。管线敷设时,不堵不 漏,外表面与建筑物、构筑物表面的距离不应小于 15mm。预埋支架, 螺栓及预埋件要牢固可靠。(2)严格根据设计要求选好预埋所需配管的型号、规格、数量, 然后对配管进行弯曲、截断或接长、剔除毛刺等加工,再根据设计、 法律规范和质评标准进行敷设,并作好隐蔽工程记录。在系统接地连通可 靠后,按工序流水作业要求将导线穿入管内并与各用电设备连接。(3)防腐镀锌钢管埋地深度大于 0.5m,半硬塑料管其保护层不 小于15mm,其弯曲半径不小于管外径的 10 倍,弯曲处弯扁度不大 于管外径的10%,穿过设备基础的钢管应加保护管,镀锌层剥落处应 涂以防腐漆。(4)镀锌钢管进入箱(盒)处应顺直,固定可靠,其露出的长 度小于5mm 并用锁紧螺母固定,管子露出锁紧螺母的螺纹为 2~4 扣, 进入电缆沟内的长度不小于 60mm 以便与电缆沟内的接地母线可靠 连接。(5)导线在导管内不得有接头或扭结,在箱(盒)内应留有适 当的余量,穿线后不进入箱(盒)的管应作好密封处理。照明线路 在接线盒内连接采纳安全压线帽,利用三点抱压式压线钳进行连接。(6)所有导线应连接牢固,包扎严密,绝缘良好,不伤线芯, 导线间和导线对地绝缘电阻必须大于 0.5MQ。(7)在污水处理工程中,电气设备绝缘性很重要。如潜水泵、 潜水搅拌器等绝缘可靠性检查,对水下部分电缆绝不允许有任何接头, 电缆接线及穿线管密封必须良好。(8)配合构筑物施工进行预埋穿线管时,一定要有措施防止堵 塞管(特别是向上管),...
