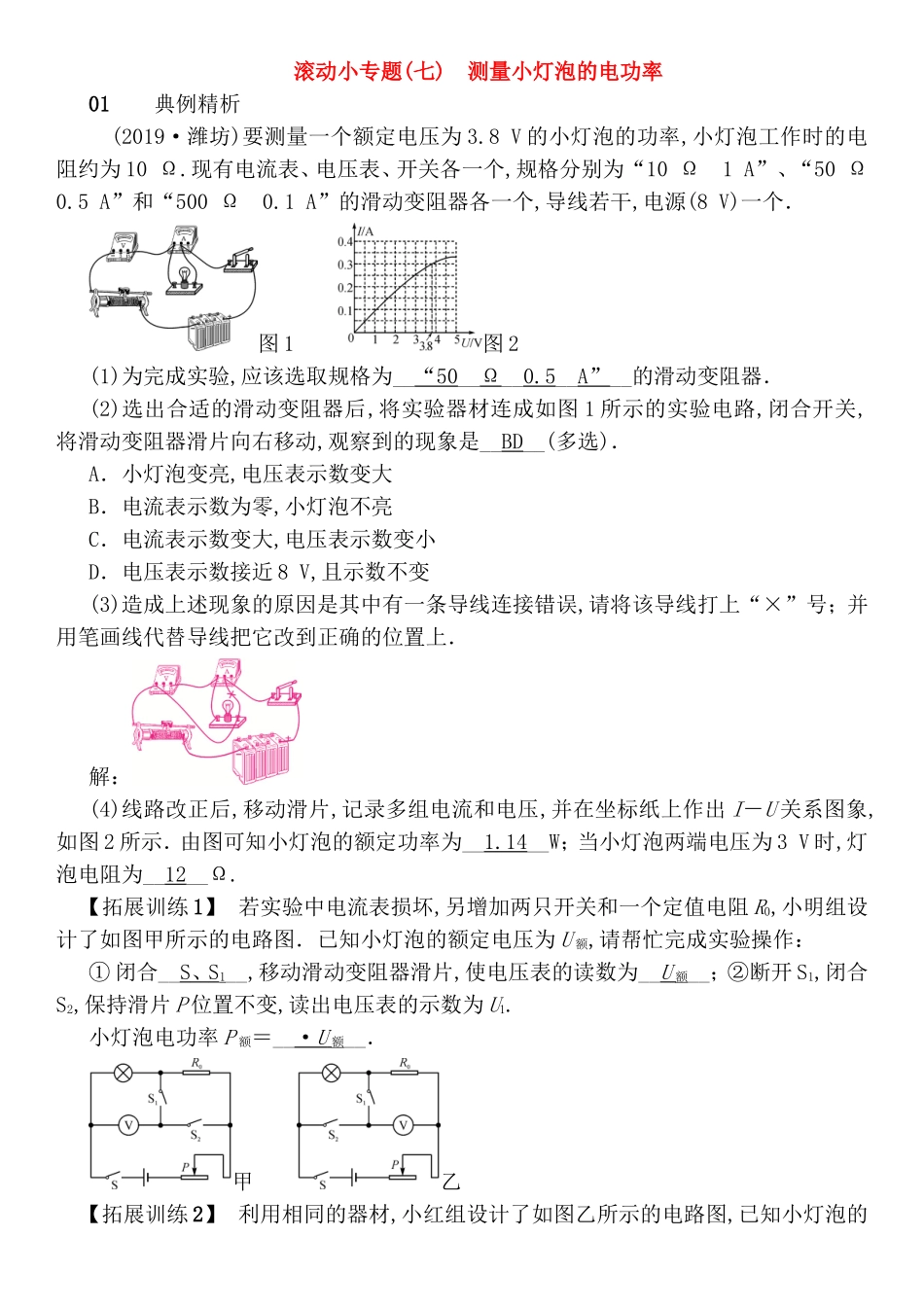

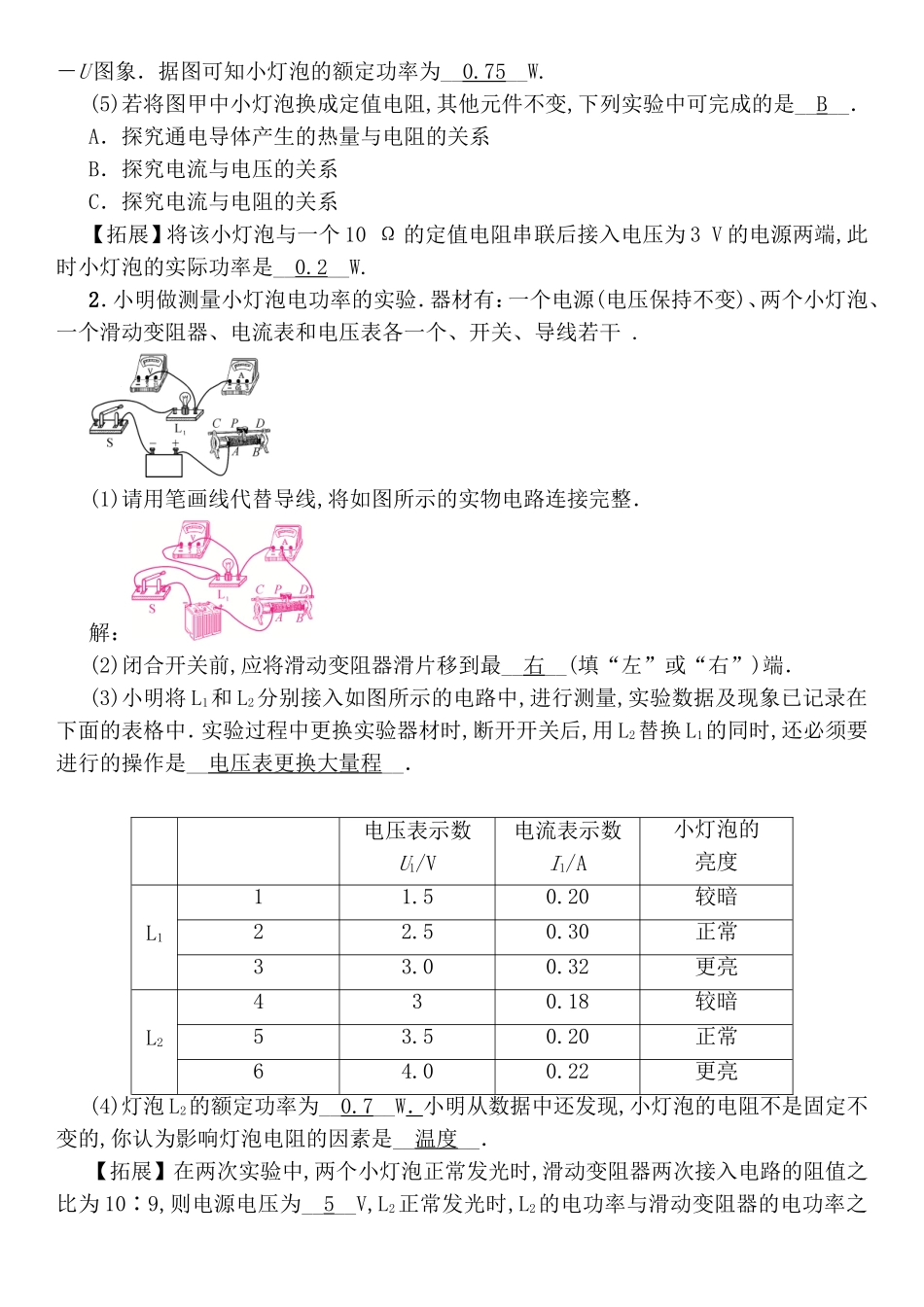

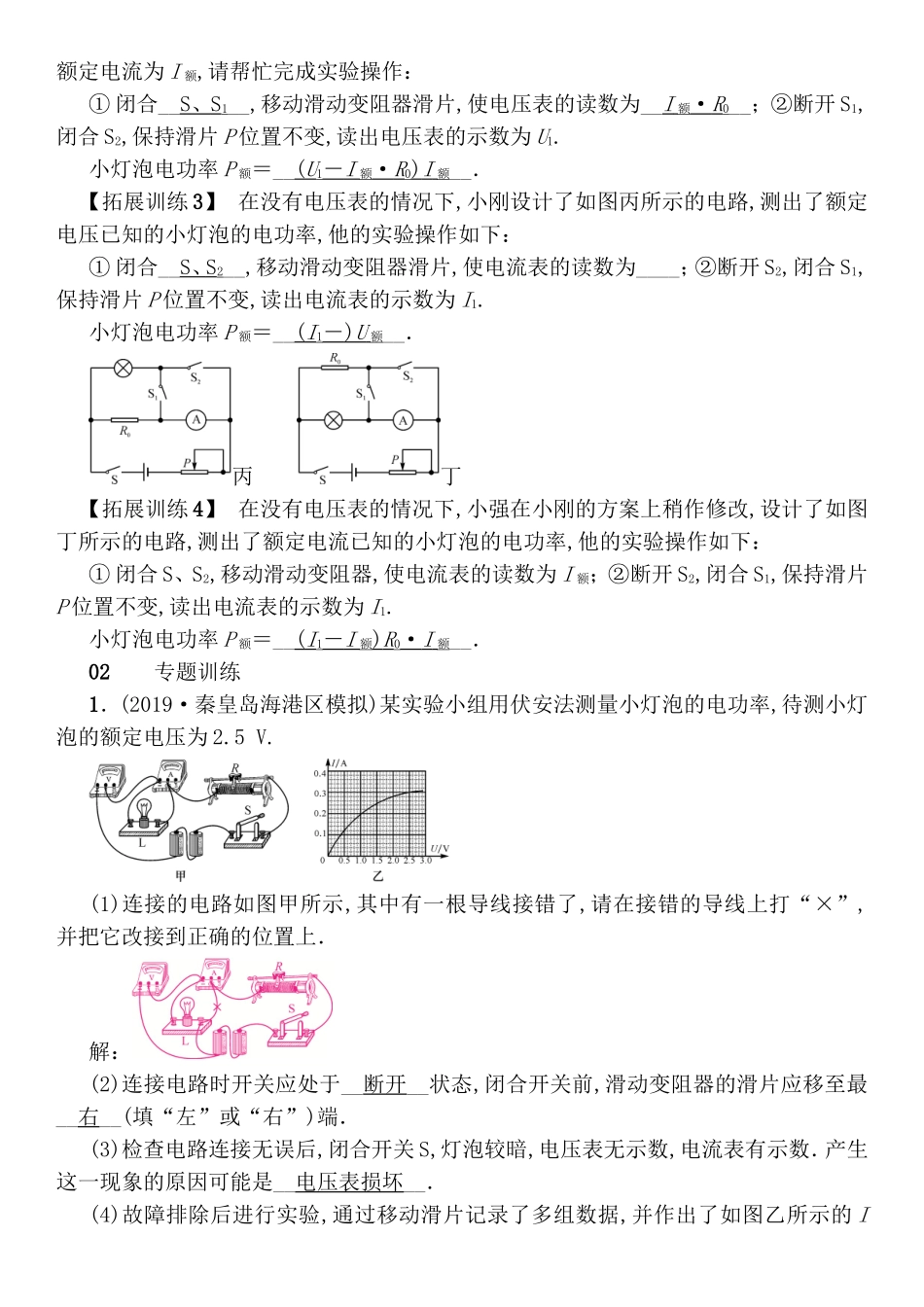

滚动小专题(七)测量小灯泡的电功率01典例精析(2019·潍坊)要测量一个额定电压为3.8V的小灯泡的功率,小灯泡工作时的电阻约为10Ω.现有电流表、电压表、开关各一个,规格分别为“10Ω1A”、“50Ω0.5A”和“500Ω0.1A”的滑动变阻器各一个,导线若干,电源(8V)一个．图1图2(1)为完成实验,应该选取规格为__“50__Ω__0.5__A”__的滑动变阻器．(2)选出合适的滑动变阻器后,将实验器材连成如图1所示的实验电路,闭合开关,将滑动变阻器滑片向右移动,观察到的现象是__BD__(多选)．A．小灯泡变亮,电压表示数变大B．电流表示数为零,小灯泡不亮C．电流表示数变大,电压表示数变小D．电压表示数接近8V,且示数不变(3)造成上述现象的原因是其中有一条导线连接错误,请将该导线打上“×”号；并用笔画线代替导线把它改到正确的位置上．解：(4)线路改正后,移动滑片,记录多组电流和电压,并在坐标纸上作出I－U关系图象,如图2所示．由图可知小灯泡的额定功率为__1.14__W；当小灯泡两端电压为3V时,灯泡电阻为__12__Ω.【拓展训练1】若实验中电流表损坏,另增加两只开关和一个定值电阻R0,小明组设计了如图甲所示的电路图．已知小灯泡的额定电压为U额,请帮忙完成实验操作：①闭合__S、S1__,移动滑动变阻器滑片,使电压表的读数为__U额__；②断开S1,闭合S2,保持滑片P位置不变,读出电压表的示数为U1.小灯泡电功率P额＝__·U额__．甲乙【拓展训练2】利用相同的器材,小红组设计了如图乙所示的电路图,已知小灯泡的额定电流为I额,请帮忙完成实验操作：①闭合__S、S1__,移动滑动变阻器滑片,使电压表的读数为__I额·R0__；②断开S1,闭合S2,保持滑片P位置不变,读出电压表的示数为U1.小灯泡电功率P额＝__(U1－I额·R0)I额__．【拓展训练3】在没有电压表的情况下,小刚设计了如图丙所示的电路,测出了额定电压已知的小灯泡的电功率,他的实验操作如下：①闭合__S、S2__,移动滑动变阻器滑片,使电流表的读数为____；②断开S2,闭合S1,保持滑片P位置不变,读出电流表的示数为I1.小灯泡电功率P额＝__(I1－)U额__．丙丁【拓展训练4】在没有电压表的情况下,小强在小刚的方案上稍作修改,设计了如图丁所示的电路,测出了额定电流已知的小灯泡的电功率,他的实验操作如下：①闭合S、S2,移动滑动变阻器,使电流表的读数为I额；②断开S2,闭合S1,保持滑片P位置不变,读出电流表的示数为I1.小灯泡电功率P额＝__(I1－I额)R0·I额__．02专题训练1．(2019·秦皇岛海港区模拟)某实验小组用伏安法测量小灯泡的电功率,待测小灯泡的额定电压为2.5V.(1)连接的电路如图甲所示,其中有一根导线接错了,请在接错的导线上打“×”,并把它改接到正确的位置上．解：(2)连接电路时开关应处于__断开__状态,闭合开关前,滑动变阻器的滑片应移至最__右__(填“左”或“右”)端．(3)检查电路连接无误后,闭合开关S,灯泡较暗,电压表无示数,电流表有示数．产生这一现象的原因可能是__电压表损坏__．(4)故障排除后进行实验,通过移动滑片记录了多组数据,并作出了如图乙所示的I－U图象．据图可知小灯泡的额定功率为__0.75__W.(5)若将图甲中小灯泡换成定值电阻,其他元件不变,下列实验中可完成的是__B__．A．探究通电导体产生的热量与电阻的关系B．探究电流与电压的关系C．探究电流与电阻的关系【拓展】将该小灯泡与一个10Ω的定值电阻串联后接入电压为3V的电源两端,此时小灯泡的实际功率是__0.2__W.2．小明做测量小灯泡电功率的实验．器材有：一个电源(电压保持不变)、两个小灯泡、一个滑动变阻器、电流表和电压表各一个、开关、导线若干.(1)请用笔画线代替导线,将如图所示的实物电路连接完整．解：(2)闭合开关前,应将滑动变阻器滑片移到最__右__(填“左”或“右”)端．(3)小明将L1和L2分别接入如图所示的电路中,进行测量,实验数据及现象已记录在下面的表格中．实验过程中更换实验器材时,断开开关后,用L2替换L1的同时,还必须要进行的操作是__电压表更换大量程__．电压表示数U1/V电流表示数I1/A小灯泡的亮度L111.50.20较暗22.50.30正常33.00.32更亮L2430.18较暗53.50.20正常64.00.22更亮(4)灯泡L2的额定功率为__0.7__W．小明从数据中还发现,小灯泡的电阻不是固定不变的,你认为影响灯...
