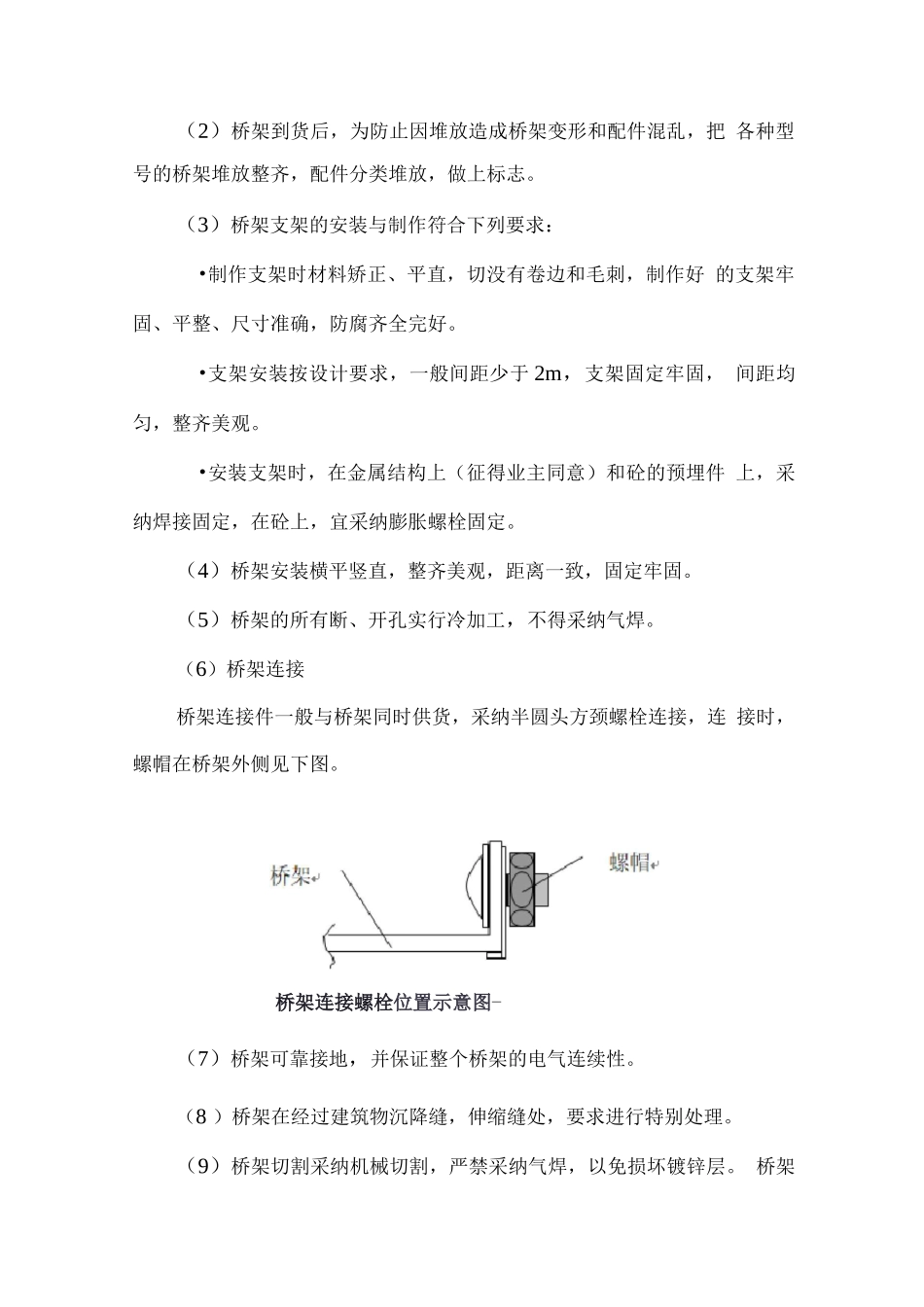

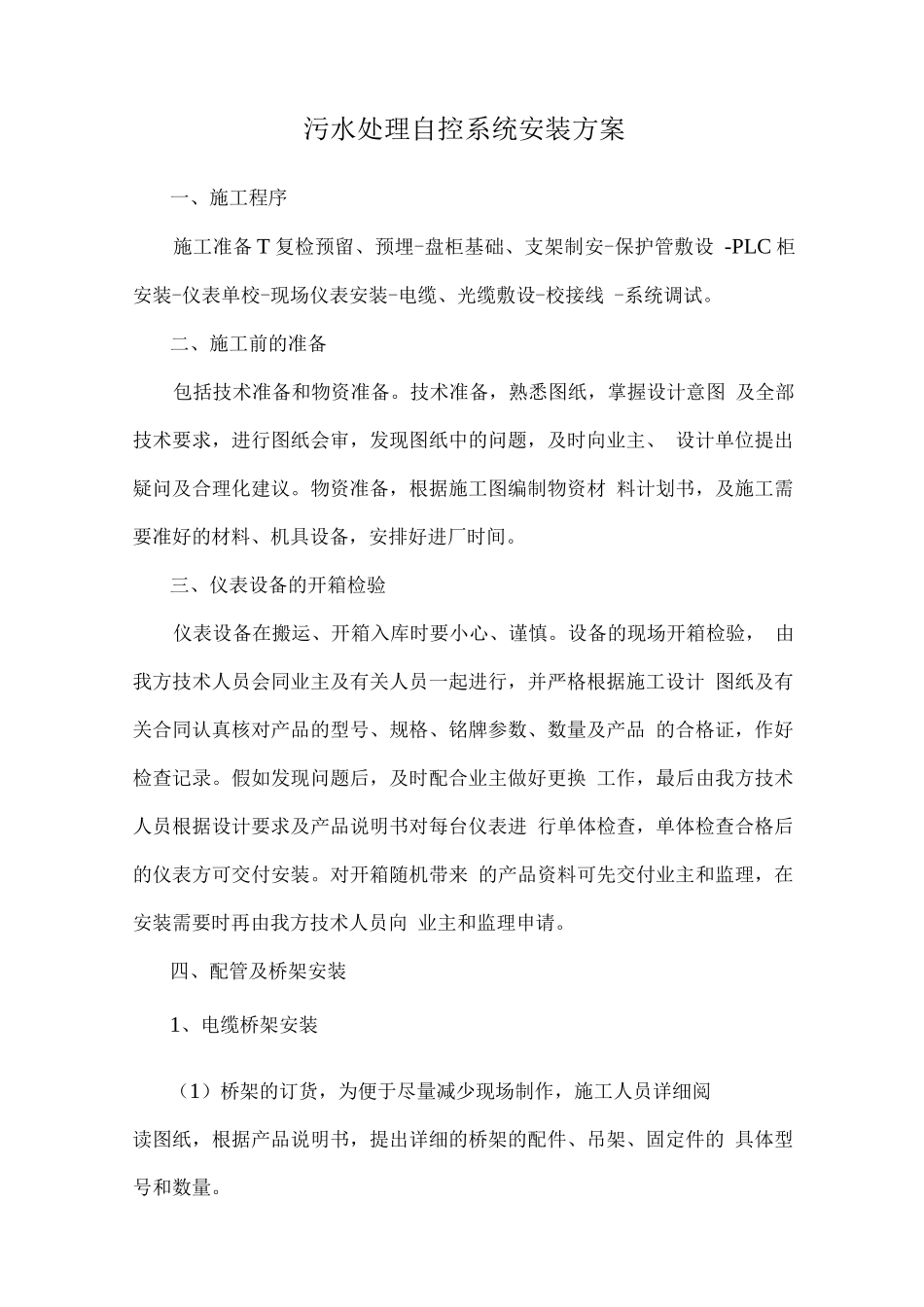

污水处理自控系统安装方案一、施工程序施工准备 T 复检预留、预埋-盘柜基础、支架制安-保护管敷设 -PLC 柜安装-仪表单校-现场仪表安装-电缆、光缆敷设-校接线 -系统调试。二、施工前的准备包括技术准备和物资准备。技术准备，熟悉图纸，掌握设计意图 及全部技术要求，进行图纸会审，发现图纸中的问题，及时向业主、 设计单位提出疑问及合理化建议。物资准备，根据施工图编制物资材 料计划书，及施工需要准好的材料、机具设备，安排好进厂时间。三、仪表设备的开箱检验仪表设备在搬运、开箱入库时要小心、谨慎。设备的现场开箱检验， 由我方技术人员会同业主及有关人员一起进行，并严格根据施工设计 图纸及有关合同认真核对产品的型号、规格、铭牌参数、数量及产品 的合格证，作好检查记录。假如发现问题后，及时配合业主做好更换 工作，最后由我方技术人员根据设计要求及产品说明书对每台仪表进 行单体检查，单体检查合格后的仪表方可交付安装。对开箱随机带来 的产品资料可先交付业主和监理，在安装需要时再由我方技术人员向 业主和监理申请。四、配管及桥架安装1、电缆桥架安装（1）桥架的订货，为便于尽量减少现场制作，施工人员详细阅读图纸，根据产品说明书，提出详细的桥架的配件、吊架、固定件的 具体型号和数量。（2）桥架到货后，为防止因堆放造成桥架变形和配件混乱，把 各种型号的桥架堆放整齐，配件分类堆放，做上标志。（3）桥架支架的安装与制作符合下列要求：•制作支架时材料矫正、平直，切没有卷边和毛刺，制作好 的支架牢固、平整、尺寸准确，防腐齐全完好。•支架安装按设计要求，一般间距少于 2m，支架固定牢固， 间距均匀，整齐美观。•安装支架时，在金属结构上（征得业主同意）和砼的预埋件 上，采纳焊接固定，在砼上，宜采纳膨胀螺栓固定。（4）桥架安装横平竖直，整齐美观，距离一致，固定牢固。（5）桥架的所有断、开孔实行冷加工，不得采纳气焊。（6）桥架连接桥架连接件一般与桥架同时供货，采纳半圆头方颈螺栓连接，连 接时，螺帽在桥架外侧见下图。桥架连接螺栓位置示意图-（7）桥架可靠接地，并保证整个桥架的电气连续性。（8 ）桥架在经过建筑物沉降缝，伸缩缝处，要求进行特别处理。（9）桥架切割采纳机械切割，严禁采纳气焊，以免损坏镀锌层。 桥架变径采纳变径接头平缓过渡，尽量采纳成品，需要现场制作连接 接头时，在焊接完成后，要及时进行防腐处理，并补刷油漆。（10）架内电缆敷...
