汽车坡道自行车坡道板计算书

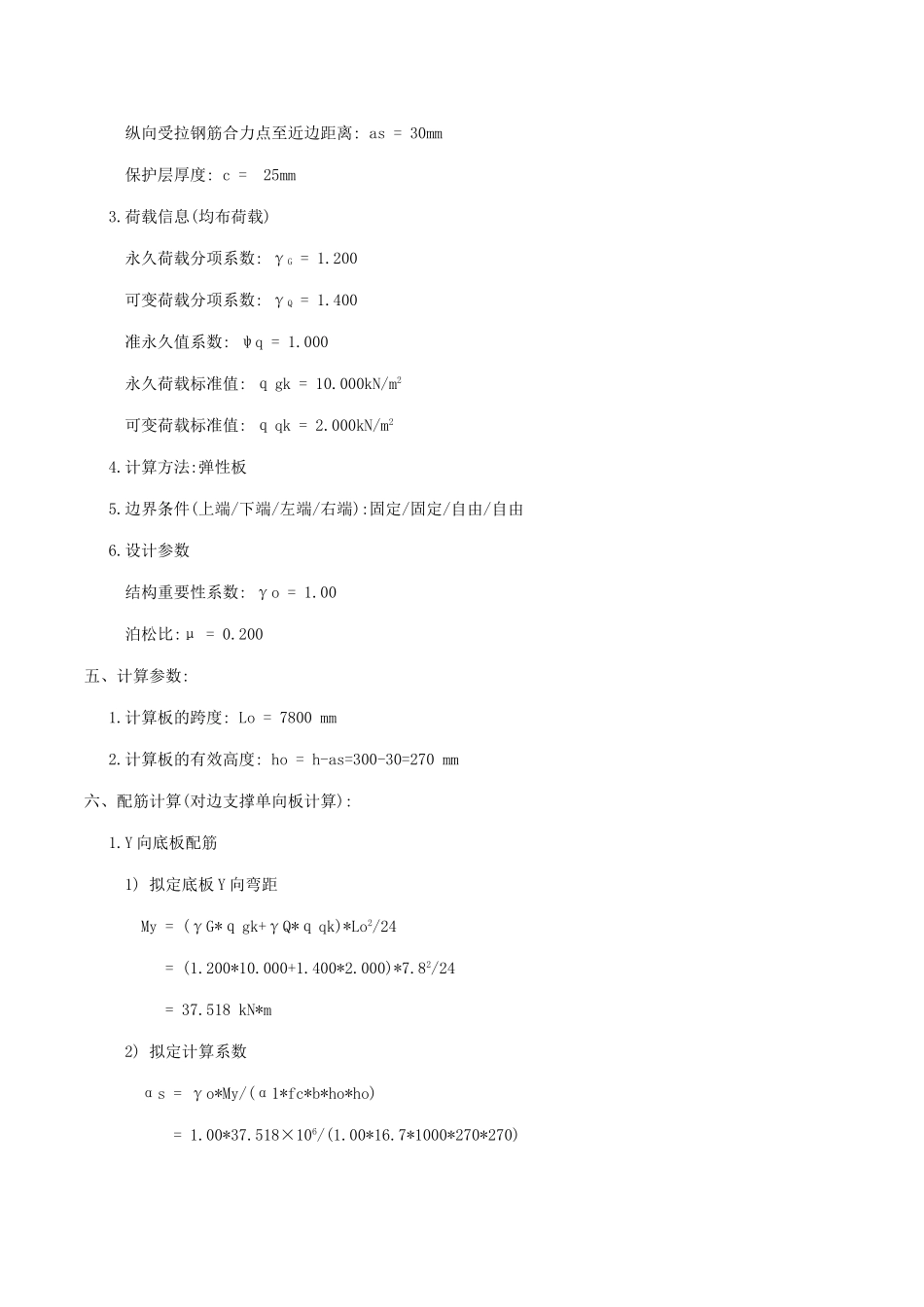

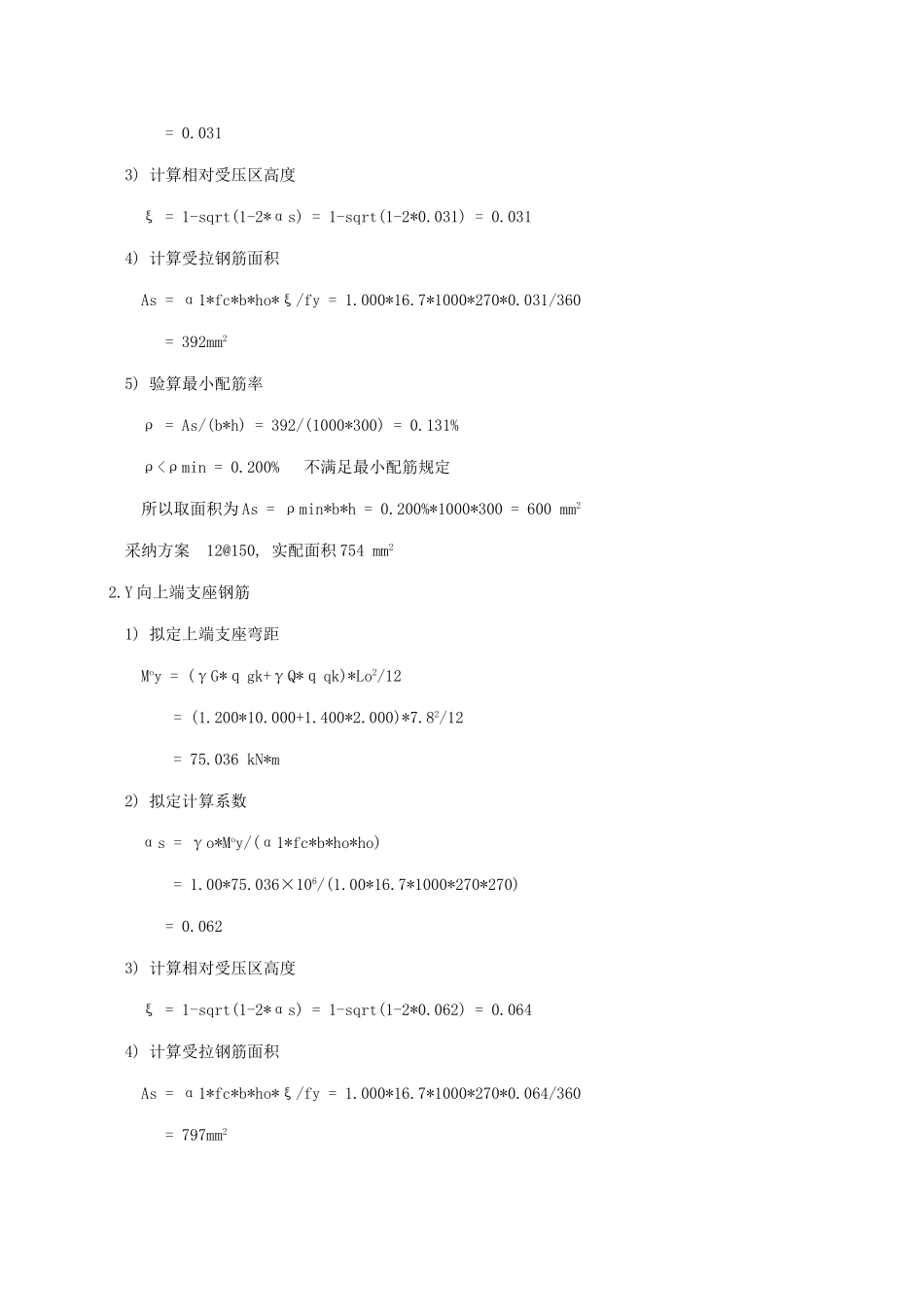

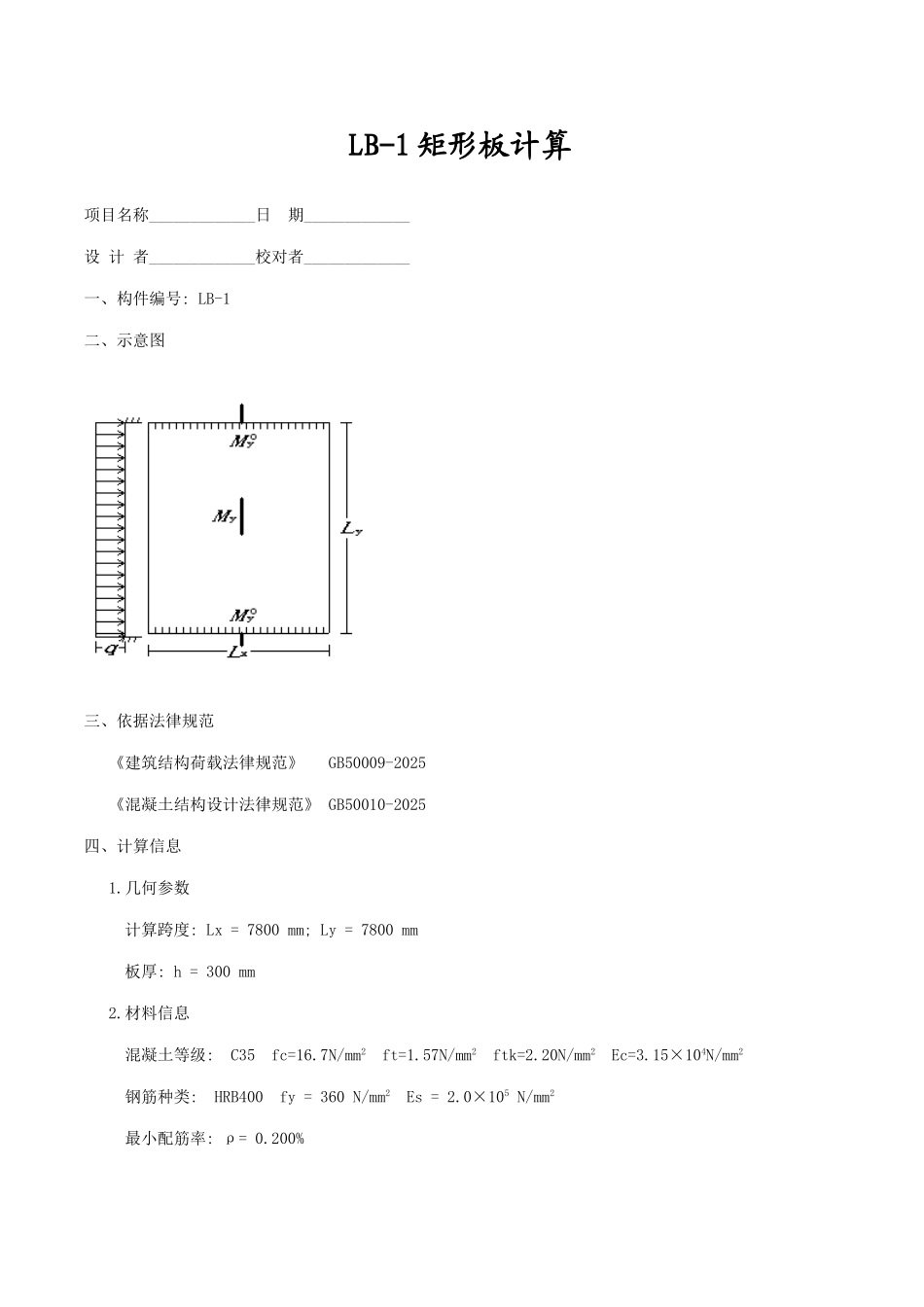

LB-1 矩形板计算项目名称_____________日 期_____________设 计 者_____________校对者_____________一、构件编号: LB-1二、示意图三、依据法律规范 《建筑结构荷载法律规范》 GB50009-2025 《混凝土结构设计法律规范》 GB50010-2025四、计算信息 1.几何参数 计算跨度: Lx = 7800 mm; Ly = 7800 mm 板厚: h = 300 mm 2.材料信息 混凝土等级: C35 fc=16.7N/mm2 ft=1.57N/mm2 ftk=2.20N/mm2 Ec=3.15×104N/mm2 钢筋种类: HRB400 fy = 360 N/mm2 Es = 2.0×105 N/mm2 最小配筋率: ρ= 0.200% 纵向受拉钢筋合力点至近边距离: as = 30mm 保护层厚度: c = 25mm 3.荷载信息(均布荷载) 永久荷载分项系数: γG = 1.200 可变荷载分项系数: γQ = 1.400 准永久值系数: ψq = 1.000 永久荷载标准值: ｑ gk = 10.000kN/m2 可变荷载标准值: ｑ qk = 2.000kN/m2 4.计算方法:弹性板 5.边界条件(上端/下端/左端/右端):固定/固定/自由/自由 6.设计参数 结构重要性系数: γo = 1.00 泊松比:μ = 0.200五、计算参数: 1.计算板的跨度: Lo = 7800 mm 2.计算板的有效高度: ho = h-as=300-30=270 mm六、配筋计算(对边支撑单向板计算): 1.Y 向底板配筋 1) 拟定底板 Y 向弯距 My = (γG*ｑ gk+γQ*ｑ qk)*Lo2/24 = (1.200*10.000+1.400*2.000)*7.82/24 = 37.518 kN*m 2) 拟定计算系数 αs = γo*My/(α1*fc*b*ho*ho) = 1.00*37.518×106/(1.00*16.7*1000*270*270) = 0.031 3) 计算相对受压区高度 ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.031) = 0.031 4) 计算受拉钢筋面积 As = α1*fc*b*ho*ξ/fy = 1.000*16.7*1000*270*0.031/360 = 392mm2 5) 验算最小配筋率 ρ = As/(b*h) = 392/(1000*300) = 0.131% ρ<ρmin = 0.200% 不满足最小配筋规定 所以取面积为 As = ρmin*b*h = 0.200%*1000*300 = 600 mm2 采纳方案12@150, 实配面积 754 mm2 2.Y 向上端支座钢筋 1) 拟定上端支座弯距 Moy = (γG*ｑ gk+γQ*ｑ qk)*Lo2/12 = (1.200*10.000+1.400*2.000)*7.82/12 = 75.036 kN*m 2) 拟定计算系数 αs = γo*Moy/(α1*fc*b*ho*ho) = 1.00*75.036×106/(1.00*16.7*1000*270*270) = 0.062 3) 计算相对受压区高度 ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.062) = 0.064 4) 计...
