沥青混凝土路面摊铺与压实质量控制培训课件38p-图文

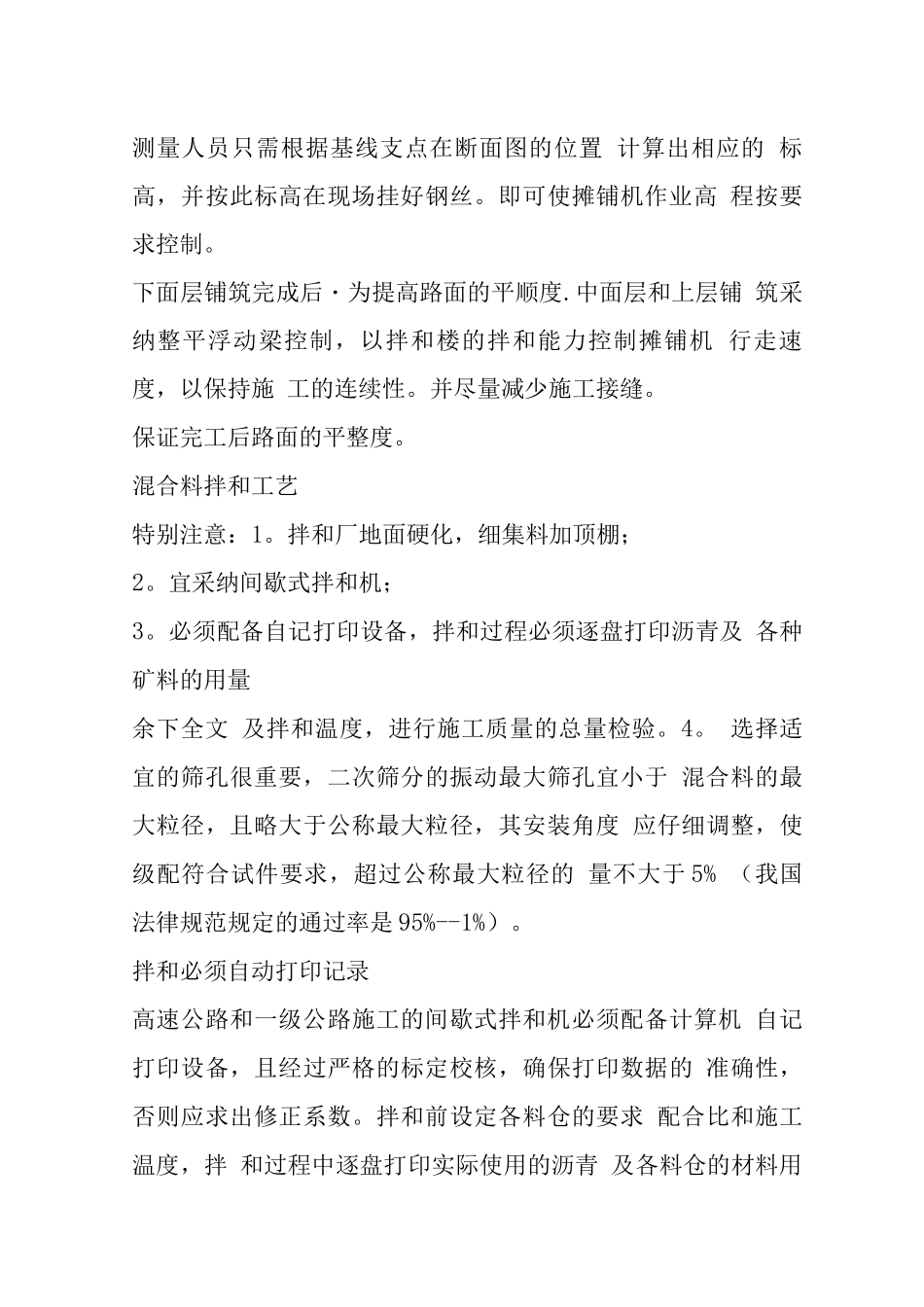

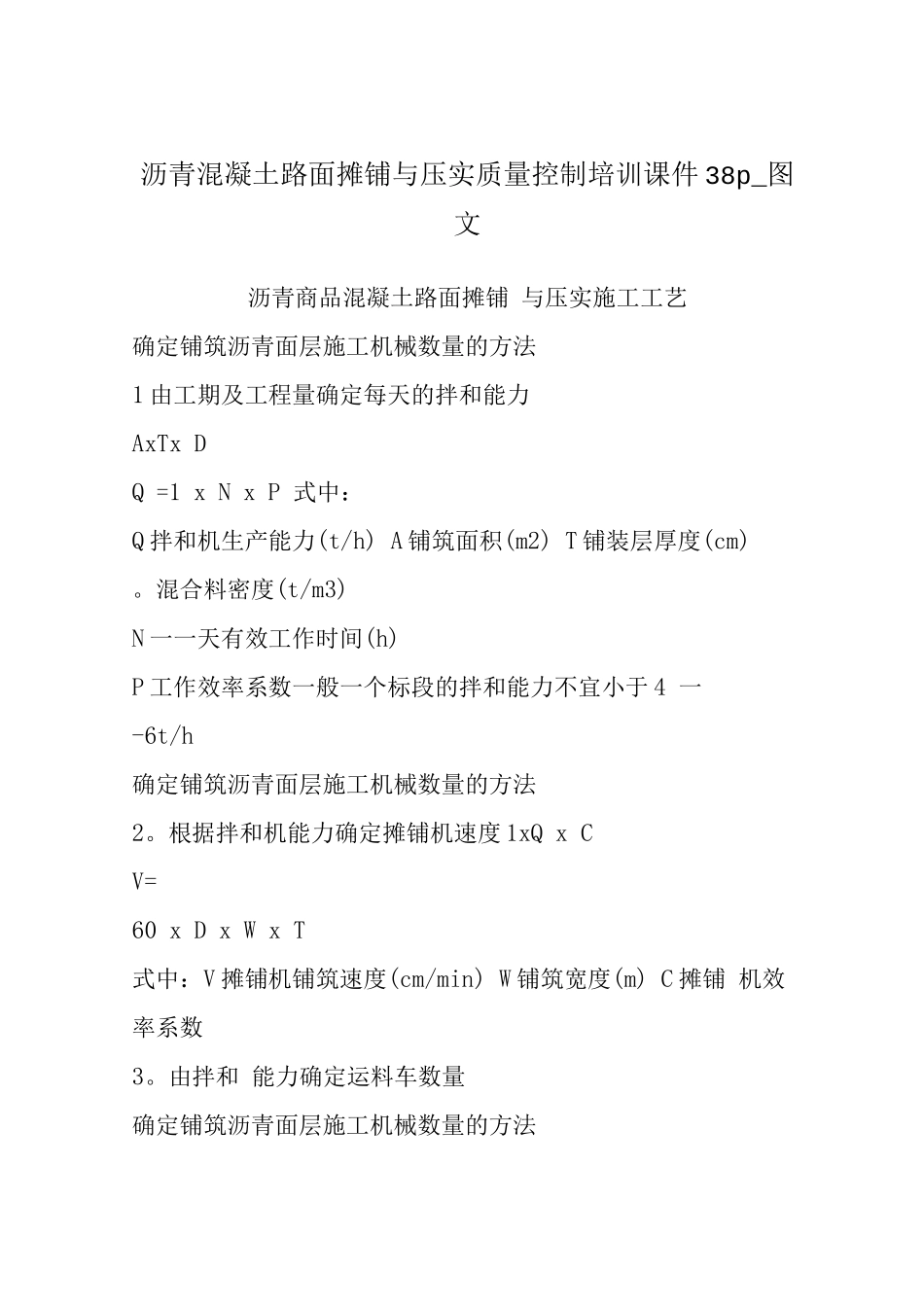

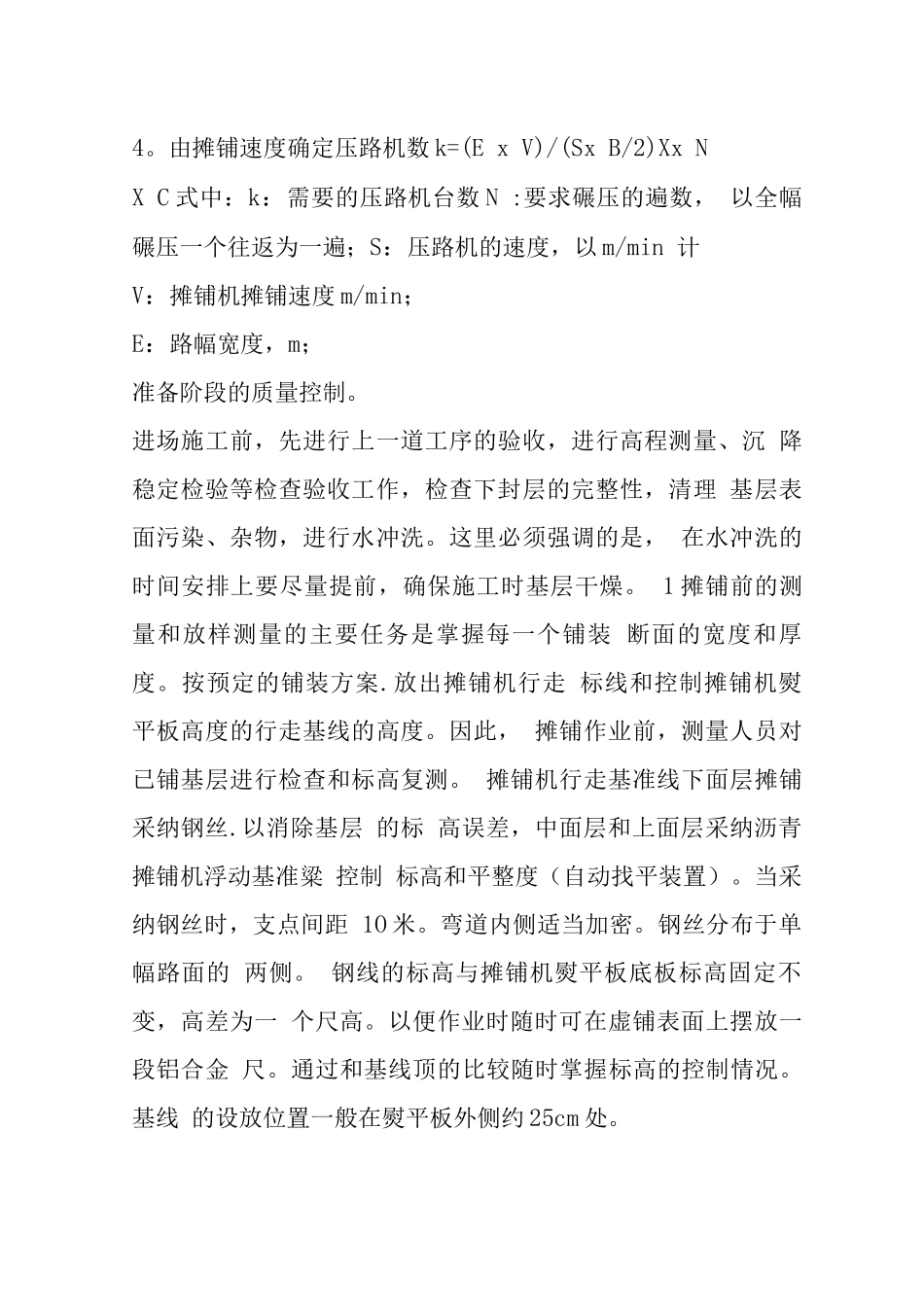

沥青混凝土路面摊铺与压实质量控制培训课件 38p_图文沥青商品混凝土路面摊铺 与压实施工工艺确定铺筑沥青面层施工机械数量的方法1 由工期及工程量确定每天的拌和能力AxTx DQ =1 x N x P 式中：Q 拌和机生产能力(t/h) A 铺筑面积(m2) T 铺装层厚度(cm)。混合料密度(t/m3)N 一一天有效工作时间(h)P 工作效率系数一般一个标段的拌和能力不宜小于 4 一-6t/h确定铺筑沥青面层施工机械数量的方法2。根据拌和机能力确定摊铺机速度 1xQ x CV=60 x D x W x T式中：V 摊铺机铺筑速度(cm/min) W 铺筑宽度(m) C 摊铺 机效率系数3。由拌和 能力确定运料车数量确定铺筑沥青面层施工机械数量的方法4。由摊铺速度确定压路机数 k=(E x V)/(Sx B/2)Xx NX C 式中：k：需要的压路机台数 N :要求碾压的遍数， 以全幅碾压一个往返为一遍；S：压路机的速度，以 m/min 计V：摊铺机摊铺速度 m/min；E：路幅宽度，m；准备阶段的质量控制。进场施工前，先进行上一道工序的验收，进行高程测量、沉 降稳定检验等检查验收工作，检查下封层的完整性，清理 基层表面污染、杂物，进行水冲洗。这里必须强调的是， 在水冲洗的时间安排上要尽量提前，确保施工时基层干燥。 1 摊铺前的测量和放样测量的主要任务是掌握每一个铺装 断面的宽度和厚度。按预定的铺装方案.放出摊铺机行走 标线和控制摊铺机熨 平板高度的行走基线的高度。因此， 摊铺作业前，测量人员对已铺基层进行检查和标高复测。 摊铺机行走基准线下面层摊铺采纳钢丝.以消除基层 的标 高误差，中面层和上面层采纳沥青摊铺机浮动基准粱 控制 标高和平整度（自动找平装置）。当采纳钢丝时，支点间距 1O 米。弯道内侧适当加密。钢丝分布于单幅路面的 两侧。 钢线的标高与摊铺机熨平板底板标高固定不变，高差为一 个尺高。以便作业时随时可在虚铺表面上摆放一段铝合金 尺。通过和基线顶的比较随时掌握标高的控制情况。基线 的设放位置一般在熨平板外侧约 25cm 处。测量人员只需根据基线支点在断面图的位置 计算出相应的 标高，并按此标高在现场挂好钢丝。即可使摊铺机作业高 程按要求控制。下面层铺筑完成后为提高路面的平顺度・.中面层和上层铺 筑采纳整平浮动梁控制，以拌和楼的拌和能力控制摊铺机 行走速度，以保持施 工的连续性。并尽量减少施工接缝。保证完工后路面的平整度。混合料拌和工艺特别注意：1。拌和厂地面硬化，细集料加顶棚；2。...
