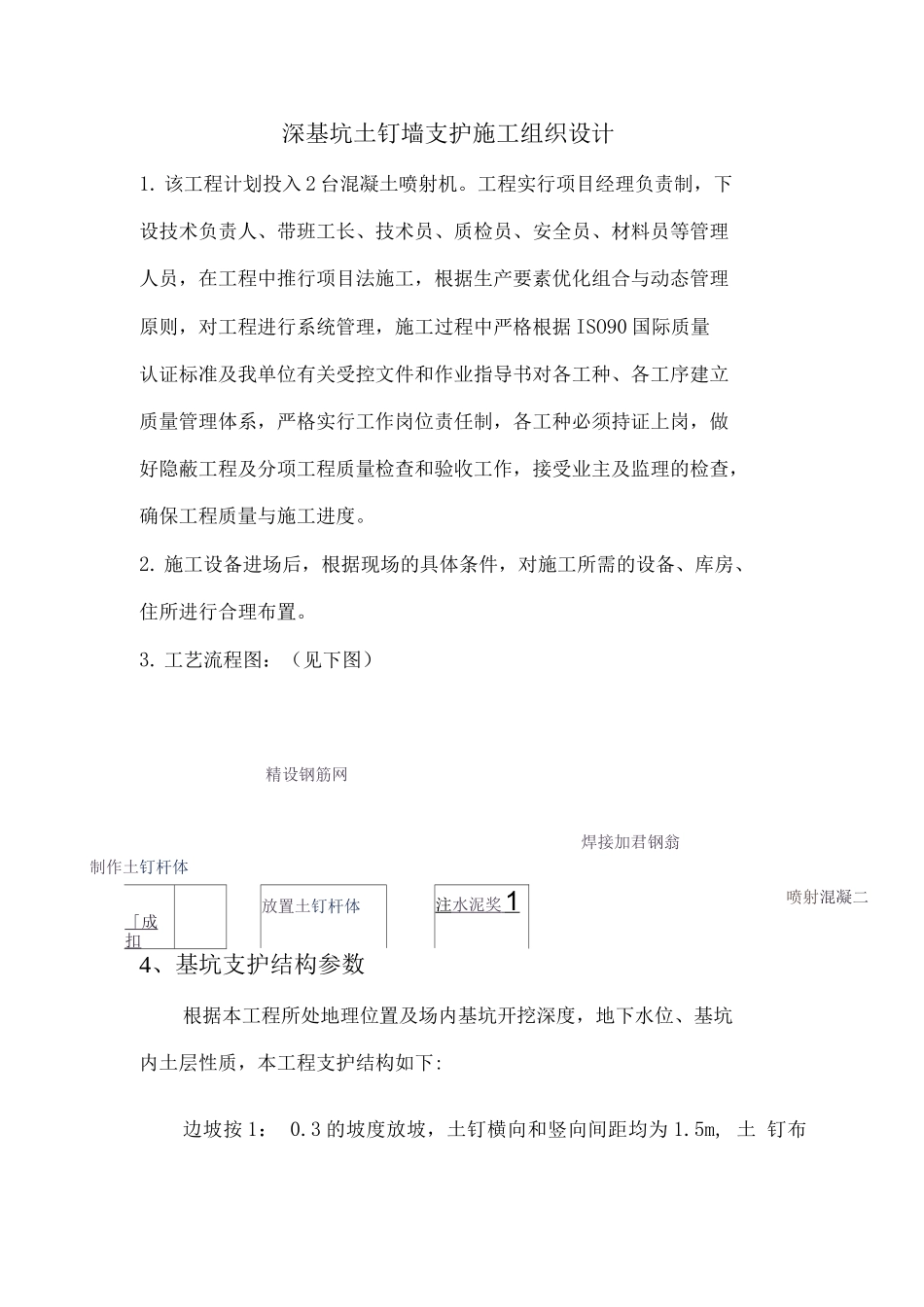

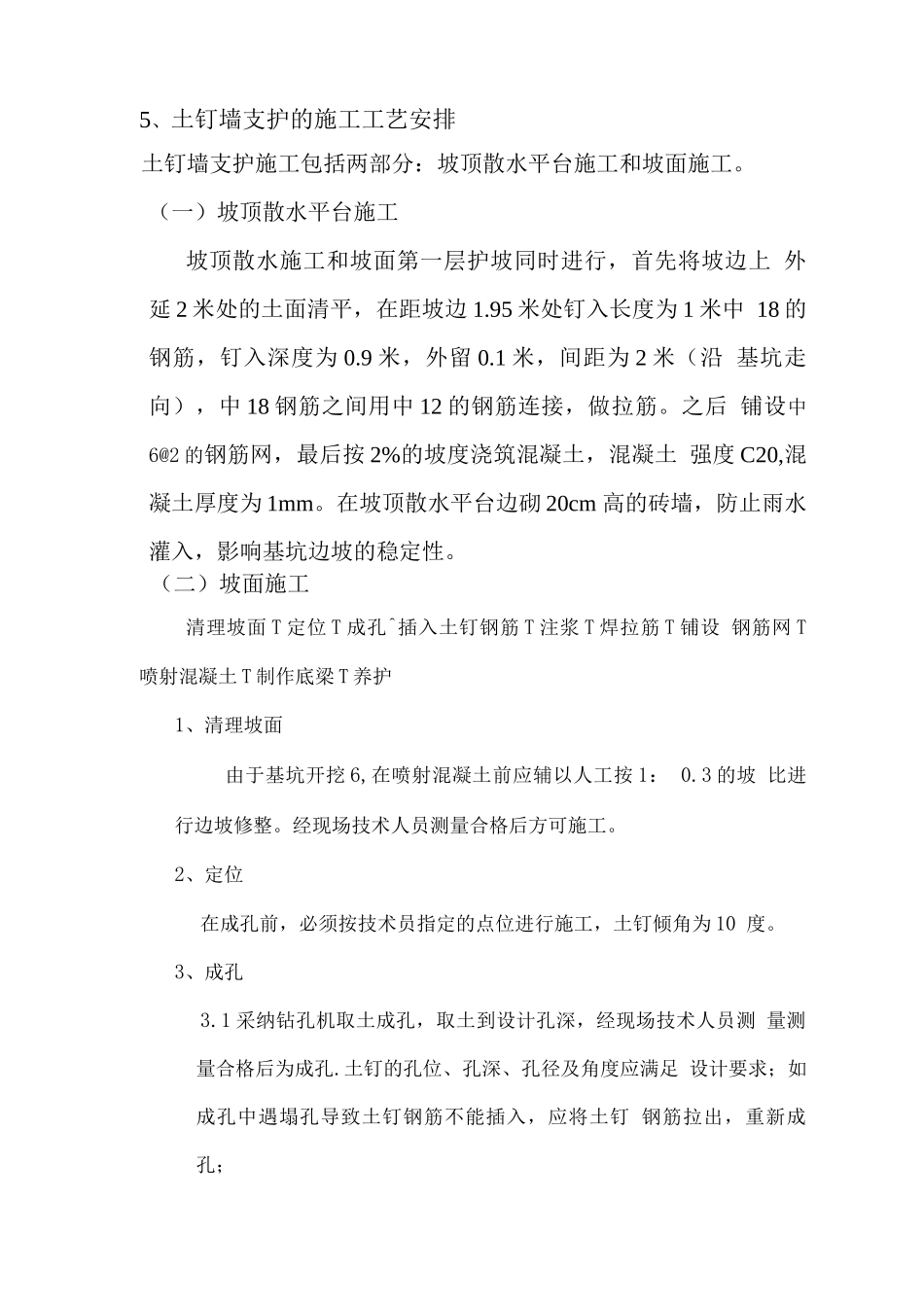

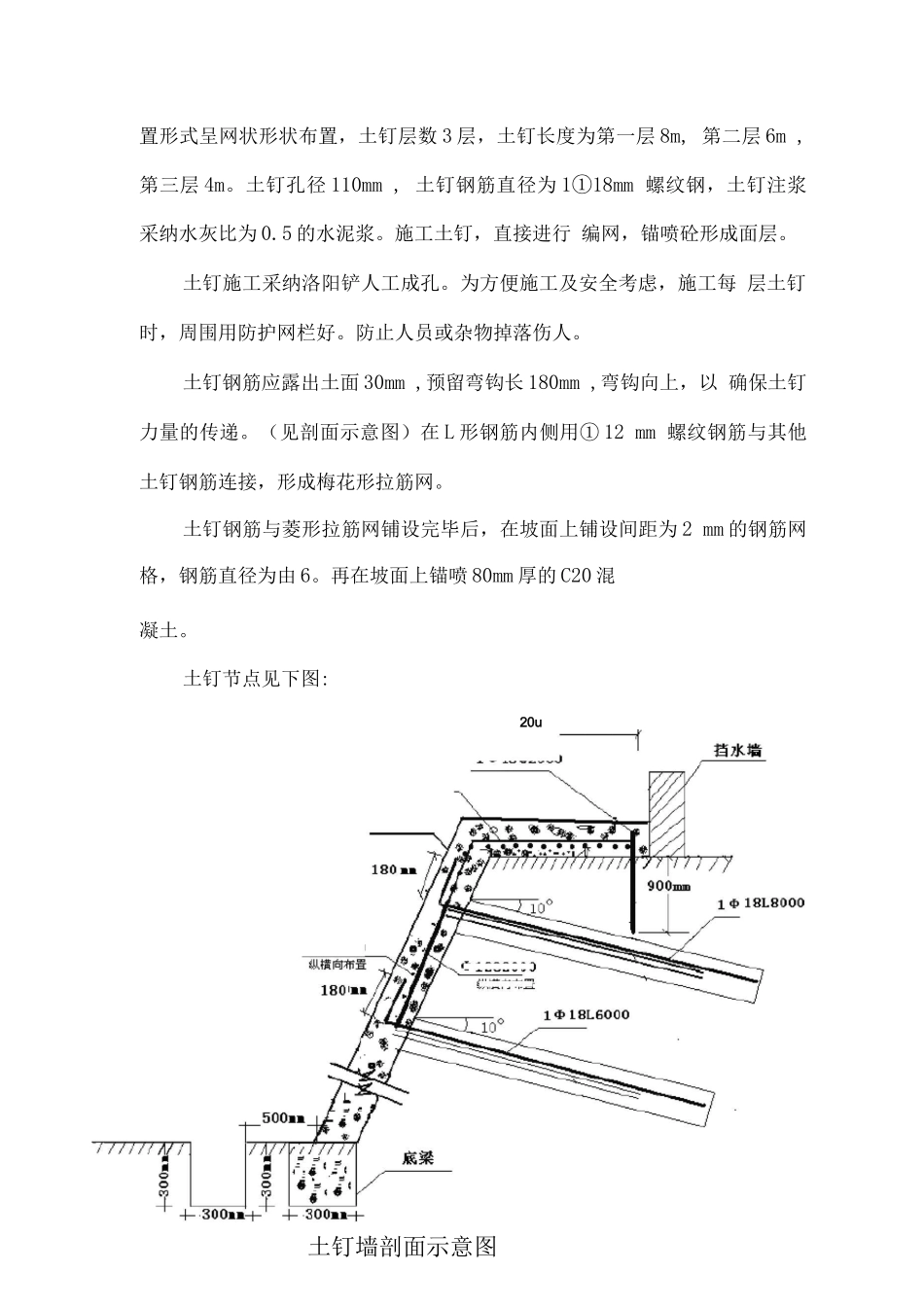

深基坑土钉墙支护施工组织设计1. 该工程计划投入 2 台混凝土喷射机。工程实行项目经理负责制，下设技术负责人、带班工长、技术员、质检员、安全员、材料员等管理人员，在工程中推行项目法施工，根据生产要素优化组合与动态管理原则，对工程进行系统管理，施工过程中严格根据 ISO90 国际质量认证标准及我单位有关受控文件和作业指导书对各工种、各工序建立质量管理体系，严格实行工作岗位责任制，各工种必须持证上岗，做好隐蔽工程及分项工程质量检查和验收工作，接受业主及监理的检查，确保工程质量与施工进度。2. 施工设备进场后，根据现场的具体条件，对施工所需的设备、库房、住所进行合理布置。3. 工艺流程图：（见下图）精设钢筋网焊接加君钢翁4、基坑支护结构参数根据本工程所处地理位置及场内基坑开挖深度，地下水位、基坑内土层性质，本工程支护结构如下:边坡按 1： 0.3 的坡度放坡，土钉横向和竖向间距均为 1.5m, 土 钉布「成扣放置土钉杆体注 水泥奖 1 喷射混凝二制作土钉杆体置形式呈网状形状布置，土钉层数 3 层，土钉长度为第一层 8m, 第二层 6m ,第三层 4m。土钉孔径 110mm , 土钉钢筋直径为 1①18mm 螺纹钢，土钉注浆采纳水灰比为 0.5 的水泥浆。施工土钉，直接进行 编网，锚喷砼形成面层。土钉施工采纳洛阳铲人工成孔。为方便施工及安全考虑，施工每 层土钉时，周围用防护网栏好。防止人员或杂物掉落伤人。土钉钢筋应露出土面 30mm ,预留弯钩长 180mm ,弯钩向上，以 确保土钉力量的传递。（见剖面示意图）在 L 形钢筋内侧用① 12 mm 螺纹钢筋与其他土钉钢筋连接，形成梅花形拉筋网。土钉钢筋与菱形拉筋网铺设完毕后，在坡面上铺设间距为 2 mm 的钢筋网格，钢筋直径为由 6。再在坡面上锚喷 80mm 厚的 C20 混凝土。土钉节点见下图:20u4 602凯横向布置eo»混噩土1 必 16*20电 602<1*12«20貌宜向在置土钉墙剖面示意图5、土钉墙支护的施工工艺安排土钉墙支护施工包括两部分：坡顶散水平台施工和坡面施工。（一）坡顶散水平台施工坡顶散水施工和坡面第一层护坡同时进行，首先将坡边上 外延 2 米处的土面清平，在距坡边 1.95 米处钉入长度为 1 米中 18 的钢筋，钉入深度为 0.9 米，外留 0.1 米，间距为 2 米（沿 基坑走向），中 18 钢筋之间用中 12 的钢筋连接，做拉筋。之后 铺设中6@2 的钢筋网，最后按 2%的坡度浇筑混凝土，混凝土 强度 C20,混凝土厚...
