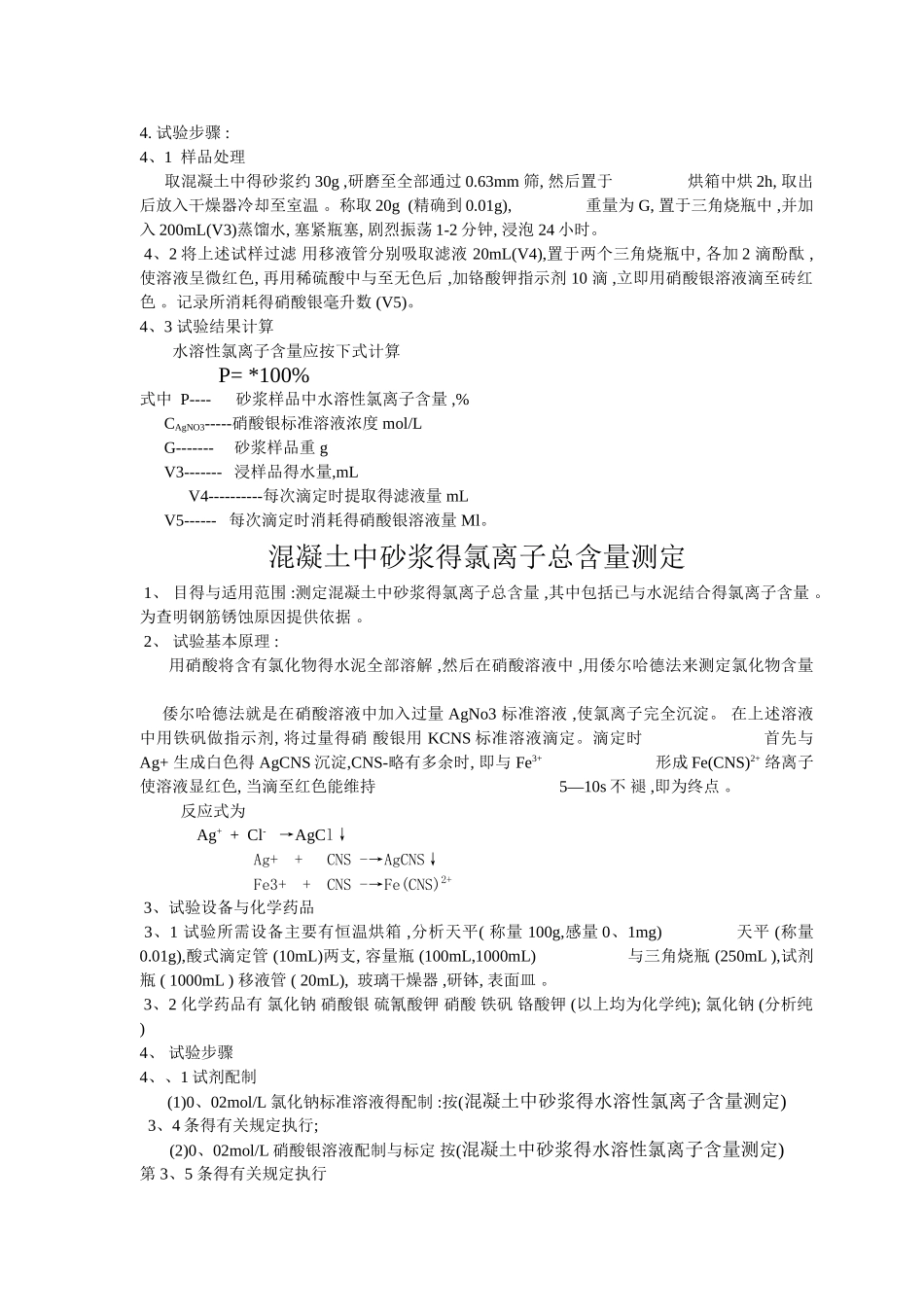

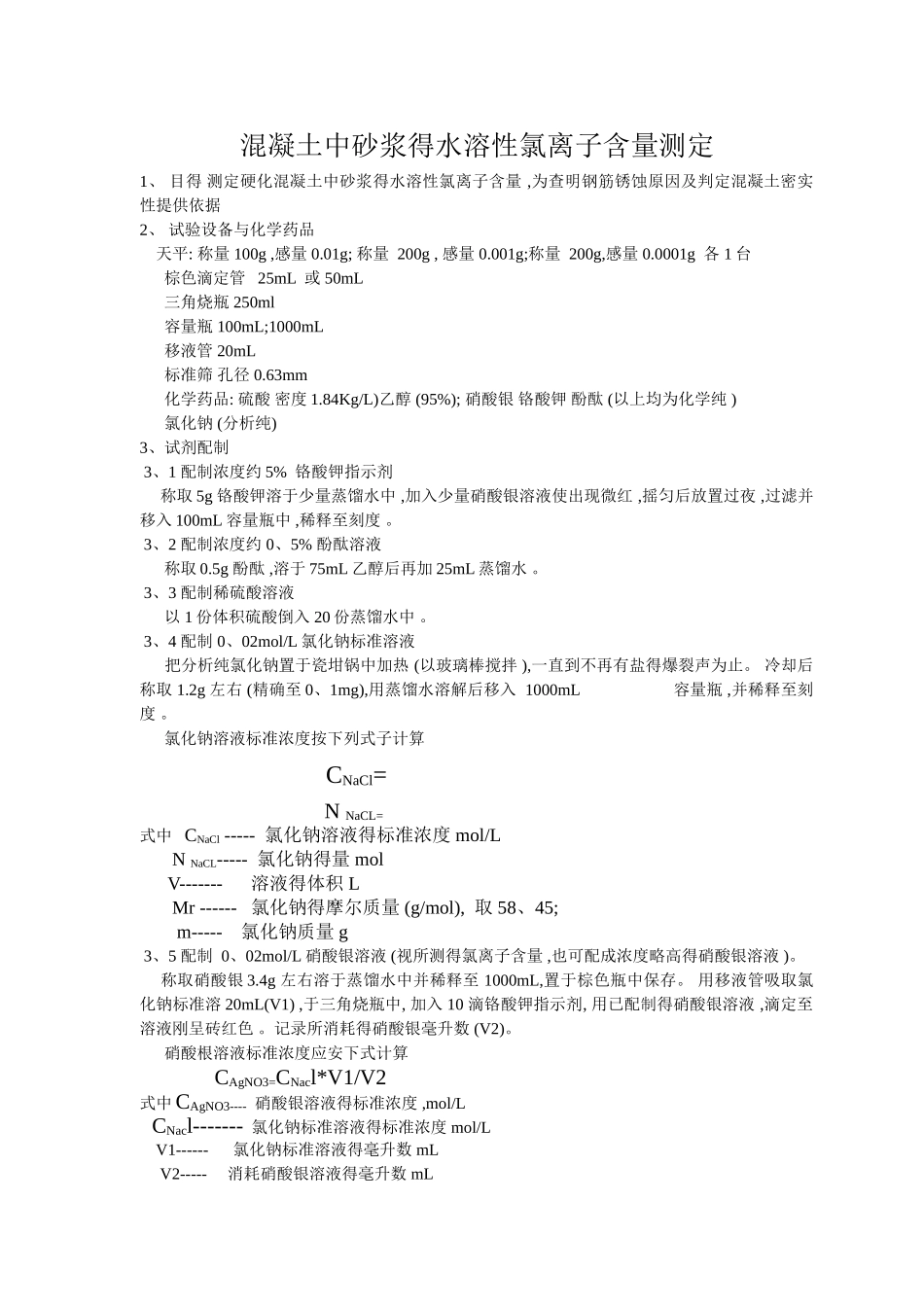

混凝土中砂浆得水溶性氯离子含量测定1、 目得 测定硬化混凝土中砂浆得水溶性氯离子含量 ,为查明钢筋锈蚀原因及判定混凝土密实性提供依据 2、 试验设备与化学药品 天平: 称量 100g ,感量 0.01g; 称量 200g , 感量 0.001g;称量 200g,感量 0.0001g 各 1 台 棕色滴定管 25mL 或 50mL 三角烧瓶 250ml 容量瓶 100mL;1000mL 移液管 20mL 标准筛 孔径 0.63mm 化学药品: 硫酸 密度 1.84Kg/L)乙醇 (95%); 硝酸银 铬酸钾 酚酞 (以上均为化学纯 ) 氯化钠 (分析纯) 3、试剂配制 3、1 配制浓度约 5% 铬酸钾指示剂 称取 5g 铬酸钾溶于少量蒸馏水中 ,加入少量硝酸银溶液使出现微红 ,摇匀后放置过夜 ,过滤并移入 100mL 容量瓶中 ,稀释至刻度 。 3、2 配制浓度约 0、5% 酚酞溶液 称取 0.5g 酚酞 ,溶于 75mL 乙醇后再加 25mL 蒸馏水 。 3、3 配制稀硫酸溶液 以 1 份体积硫酸倒入 20 份蒸馏水中 。 3、4 配制 0、02mol/L 氯化钠标准溶液 把分析纯氯化钠置于瓷坩锅中加热 (以玻璃棒搅拌 ),一直到不再有盐得爆裂声为止。 冷却后称取 1.2g 左右 (精确至 0、1mg),用蒸馏水溶解后移入 1000mL 容量瓶 ,并稀释至刻度 。 氯化钠溶液标准浓度按下列式子计算 CNaCl=N NaCL=式中 CNaCl ----- 氯化钠溶液得标准浓度 mol/L N NaCL----- 氯化钠得量 mol V------- 溶液得体积 L Mr ------ 氯化钠得摩尔质量 (g/mol), 取 58、45; m----- 氯化钠质量 g 3、5 配制 0、02mol/L 硝酸银溶液 (视所测得氯离子含量 ,也可配成浓度略高得硝酸银溶液 )。 称取硝酸银 3.4g 左右溶于蒸馏水中并稀释至 1000mL,置于棕色瓶中保存。 用移液管吸取氯化钠标准溶 20mL(V1) ,于三角烧瓶中, 加入 10 滴铬酸钾指示剂, 用已配制得硝酸银溶液 ,滴定至溶液刚呈砖红色 。记录所消耗得硝酸银毫升数 (V2)。 硝酸根溶液标准浓度应安下式计算 CAgNO3=CNacl*V1/V2式中 CAgNO3---- 硝酸银溶液得标准浓度 ,mol/L CNacl------- 氯化钠标准溶液得标准浓度 mol/L V1------ 氯化钠标准溶液得毫升数 mL V2----- 消耗硝酸银溶液得毫升数 mL4. 试验步骤 :4、1 样品处理 取混凝土中得砂浆约 30g ,研磨至全部通过 0.63mm 筛, 然后置于 烘箱中烘 2h, 取出后放入干燥器冷却至室温 。称取 20g (精确到 0.01g), 重量为 G, 置于三角烧瓶中 ,并加入 ...
