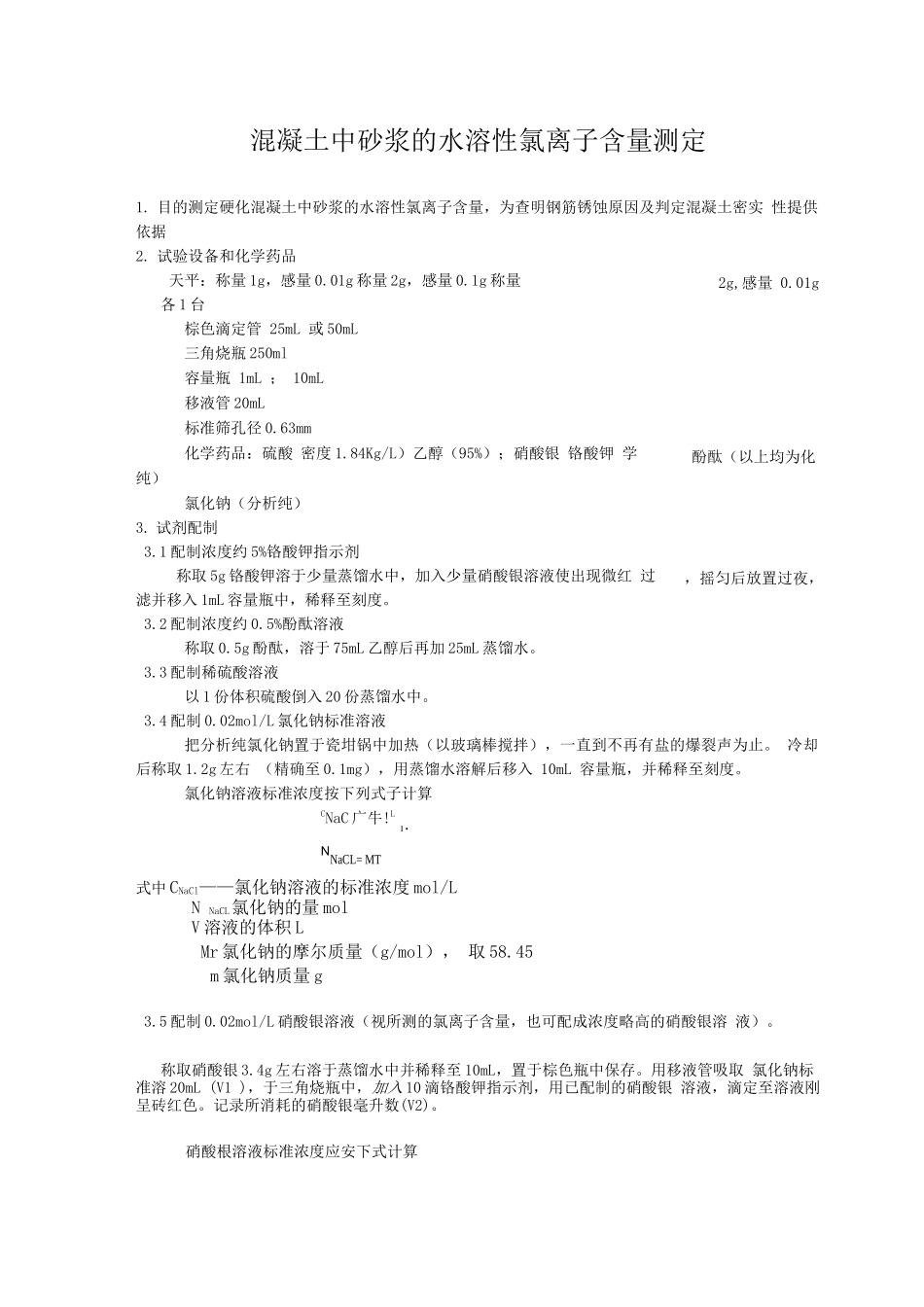

混凝土中砂浆的水溶性氯离子含量测定1. 目的测定硬化混凝土中砂浆的水溶性氯离子含量，为查明钢筋锈蚀原因及判定混凝土密实 性提供依据2. 试验设备和化学药品天平：称量 1g，感量 0.01g 称量 2g，感量 0.1g 称量各 1 台棕色滴定管 25mL 或 50mL三角烧瓶 250ml容量瓶 1mL ； 10mL移液管 20mL标准筛孔径 0.63mm化学药品：硫酸 密度 1.84Kg/L）乙醇（95%）；硝酸银 铬酸钾 学纯）氯化钠（分析纯）3. 试剂配制3.1 配制浓度约 5%铬酸钾指示剂称取 5g 铬酸钾溶于少量蒸馏水中，加入少量硝酸银溶液使出现微红 过滤并移入 1mL 容量瓶中，稀释至刻度。3.2 配制浓度约 0.5%酚酞溶液称取 0.5g 酚酞，溶于 75mL 乙醇后再加 25mL 蒸馏水。3.3 配制稀硫酸溶液以 1 份体积硫酸倒入 20 份蒸馏水中。3.4 配制 0.02mol/L 氯化钠标准溶液把分析纯氯化钠置于瓷坩锅中加热（以玻璃棒搅拌），一直到不再有盐的爆裂声为止。 冷却后称取 1.2g 左右 （精确至 0.1mg），用蒸馏水溶解后移入 10mL 容量瓶，并稀释至刻度。氯化钠溶液标准浓度按下列式子计算CNaC 广牛!LI •NNaCL= MT式中 CNaCl——氯化钠溶液的标准浓度 mol/LN NaCL氯化钠的量 molV 溶液的体积 LMr 氯化钠的摩尔质量（g/mol）， 取 58.45m 氯化钠质量 g3.5 配制 0.02mol/L 硝酸银溶液（视所测的氯离子含量，也可配成浓度略高的硝酸银溶 液）。称取硝酸银 3.4g 左右溶于蒸馏水中并稀释至 10mL，置于棕色瓶中保存。用移液管吸取 氯化钠标准溶 20mL (V1 )，于三角烧瓶中，加入 10 滴铬酸钾指示剂，用已配制的硝酸银 溶液，滴定至溶液刚呈砖红色。记录所消耗的硝酸银毫升数(V2)。硝酸根溶液标准浓度应安下式计算2g,感量 0.01g酚酞（以上均为化，摇匀后放置过夜，CAgNO3= CNacl*V1/V2式中 CAgNO3--一 硝酸银溶液的标准浓度，mol/L'NacL 化钠标准溶液的标准浓度 mol/LV1 氯化钠标准溶液的毫升数 mLV2 消耗硝酸银溶液的毫升数 mL4.试验步骤：4.1 样品处理取混凝土中的砂浆约 30g，研磨至全部通过 0.63mm 筛，然后置于 烘箱中烘 2h， 取出后放入干燥器冷却至室温。称取 20g (精确到 0.01g)， 重量为 G，置于三角烧瓶中，并加入 2mL (V3 )蒸馏水，塞紧瓶塞，剧烈振荡 1 -2 分钟， 浸泡 24 小时。4.2 将上述试样过滤用移液管分别吸取滤液 20mL (V4 )，置于两个三角烧瓶中，各加 2 滴酚 酞，使...
