混凝土抗裂方案VIP专享

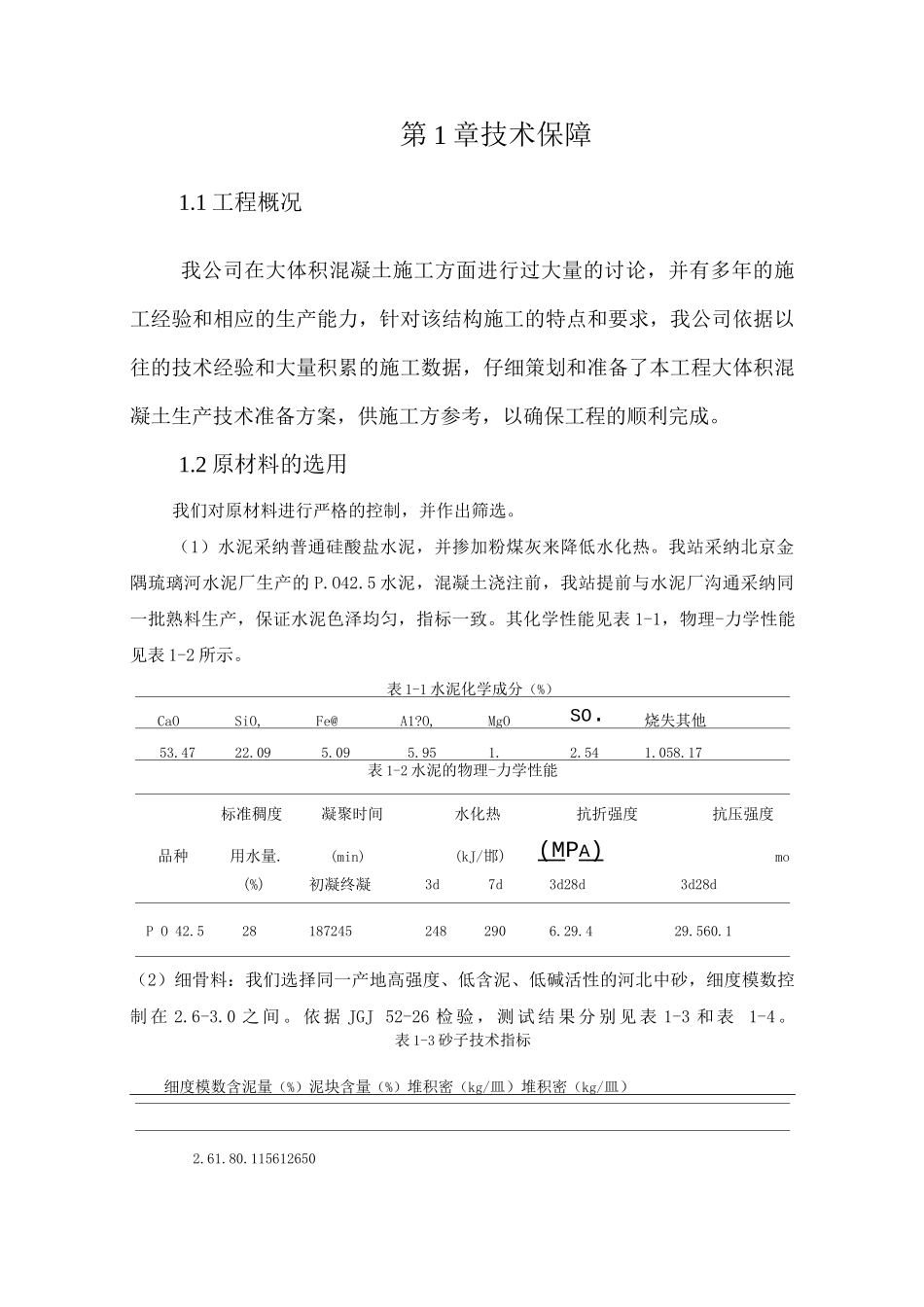

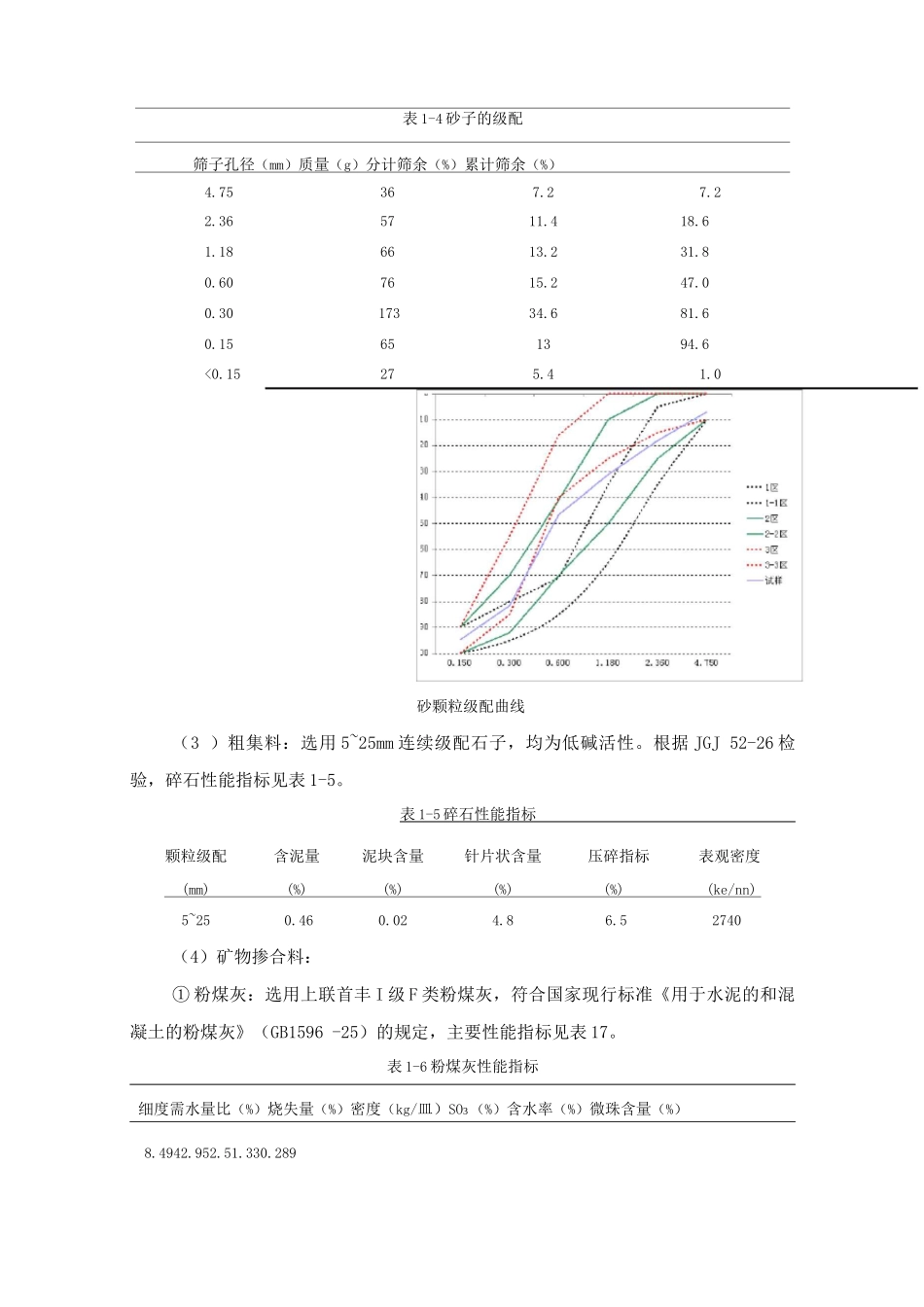

大体积混凝土抗裂保障方案第 1 章技术保障1.1 工程概况我公司在大体积混凝土施工方面进行过大量的讨论，并有多年的施工经验和相应的生产能力，针对该结构施工的特点和要求，我公司依据以往的技术经验和大量积累的施工数据，仔细策划和准备了本工程大体积混凝土生产技术准备方案，供施工方参考，以确保工程的顺利完成。1.2 原材料的选用我们对原材料进行严格的控制，并作出筛选。（1）水泥采纳普通硅酸盐水泥，并掺加粉煤灰来降低水化热。我站采纳北京金隅琉璃河水泥厂生产的 P.O42.5 水泥，混凝土浇注前，我站提前与水泥厂沟通采纳同一批熟料生产，保证水泥色泽均匀，指标一致。其化学性能见表 1-1，物理-力学性能见表 1-2 所示。表 1-1 水泥化学成分（%）CaOSiO,Fe@A1?O,MgOSO.烧失其他53.4722.095.095.951.2.541.058.17表 1-2 水泥的物理-力学性能标准稠度凝聚时间水化热抗折强度抗压强度品种用水量.(min)(kJ/邯)(M PA) mo(%)初凝终凝3d7d3d28d3d28dP O 42.5281872452482906.29.429.560.1（2）细骨料：我们选择同一产地高强度、低含泥、低碱活性的河北中砂，细度模数控制 在 2.6-3.0 之 间 。 依 据 JGJ 52-26 检 验 ， 测 试 结 果 分 别 见 表 1-3 和 表 1-4 。表 1-3 砂子技术指标细度模数含泥量（%）泥块含量（%）堆积密（kg/皿）堆积密（kg/皿）2.61.80.115612650表 1-4 砂子的级配筛子孔径（mm）质量（g）分计筛余（%）累计筛余（%）4.75367.27.22.365711.418.61.186613.231.80.607615.247.00.3017334.681.60.15651394.6<0.15275.41.0砂颗粒级配曲线（3 ）粗集料：选用 5~25mm 连续级配石子，均为低碱活性。根据 JGJ 52-26 检验，碎石性能指标见表 1-5。表 1-5 碎石性能指标颗粒级配含泥量泥块含量针片状含量压碎指标表观密度(mm)(%)(%)(%)(%)(ke/nn)5~250.460.024.86.52740（4）矿物掺合料：① 粉煤灰：选用上联首丰 I 级 F 类粉煤灰，符合国家现行标准《用于水泥的和混凝土的粉煤灰》（GB1596 -25）的规定，主要性能指标见表 17。表 1-6 粉煤灰性能指标细度需水量比（%）烧失量（%）密度（kg/皿）SO3 （%）含水率（%）微珠含量（%）8.4942.952.51.330.28911.2862.622.42.340.21① 矿渣粉：选用三河天龙新型建材有限公司生产的 S95 级粒化高炉矿渣粉，符合国家现行标准《用于水泥和混凝土的粒化高炉矿渣粉》（GB/T18046 -28）的规定，主要性能指标见表 1-7。表 1...
