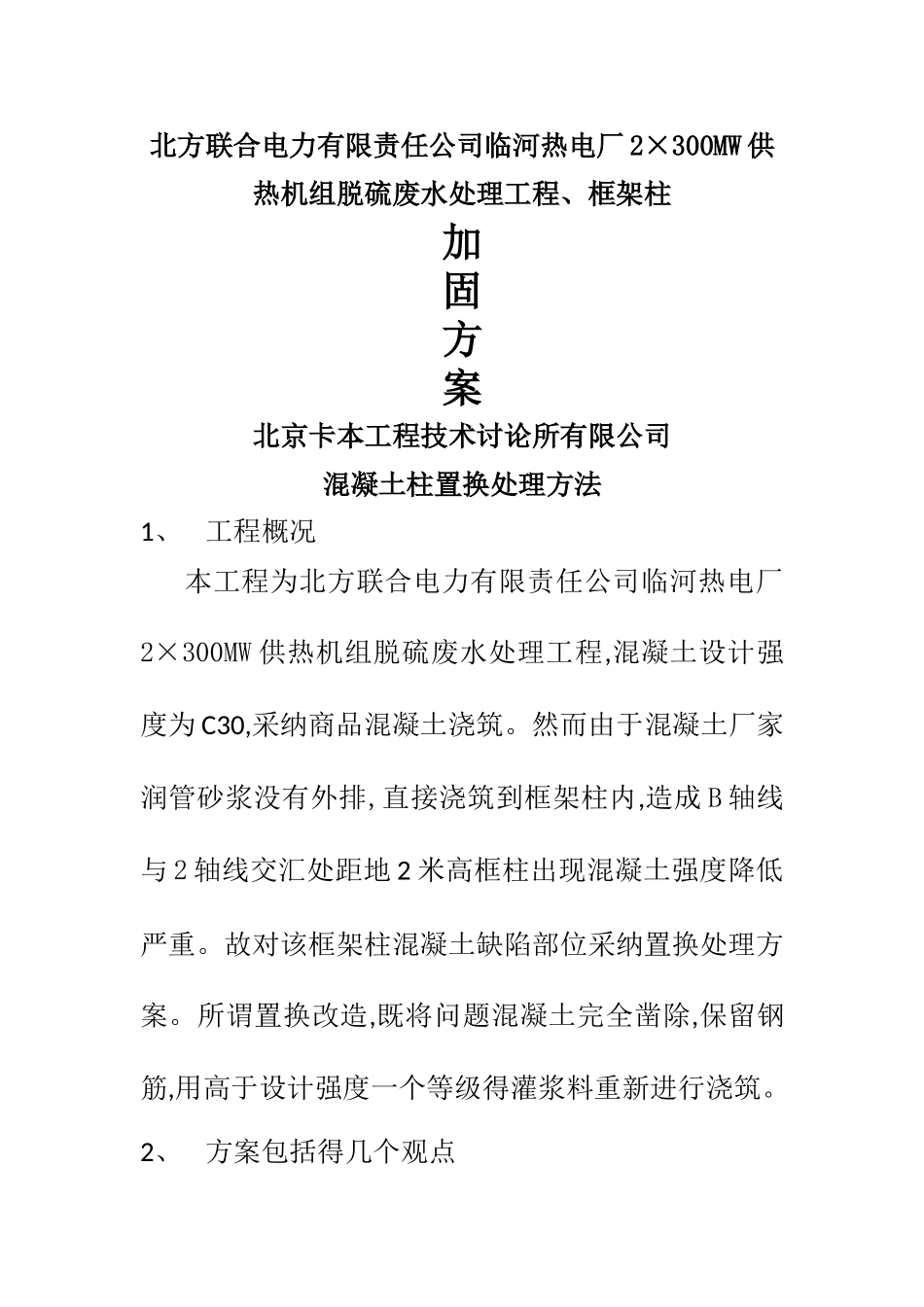

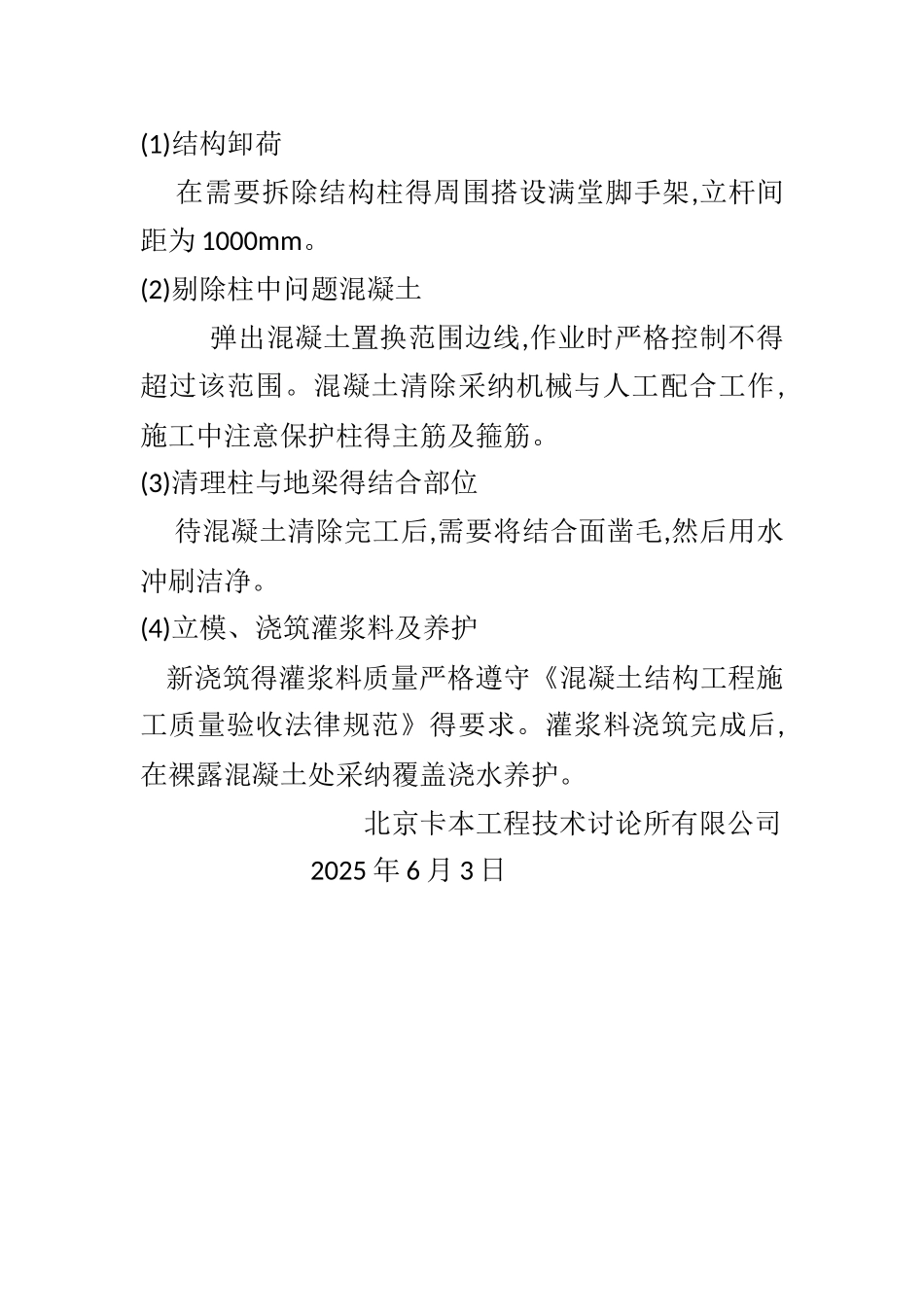

北方联合电力有限责任公司临河热电厂 2×300MW 供热机组脱硫废水处理工程、框架柱加固方案北京卡本工程技术讨论所有限公司混凝土柱置换处理方法1、工程概况本工程为北方联合电力有限责任公司临河热电厂2×300MW 供热机组脱硫废水处理工程,混凝土设计强度为 C30,采纳商品混凝土浇筑。然而由于混凝土厂家润管砂浆没有外排,直接浇筑到框架柱内,造成 B 轴线与 2 轴线交汇处距地 2 米高框柱出现混凝土强度降低严重。故对该框架柱混凝土缺陷部位采纳置换处理方案。所谓置换改造,既将问题混凝土完全凿除,保留钢筋,用高于设计强度一个等级得灌浆料重新进行浇筑。2、方案包括得几个观点(1)支撑体系卸载;结构梁与梁柱节点在梁、板等自重作用下,已经产生内力,假如直接拆除柱中问题混凝土,柱既被掏空,结构就会出现垮塌得危险。因此对柱进行卸载处理非常关键,既采纳临时支撑体系代替柱受力。(2)问题混凝土得处理; 在保证支撑系统可靠得情况下,将问题混凝土完全凿除,保留钢筋,在混凝土凿除得过程中,注意钢筋得保护,使钢筋无应力、应变。(3)新老混凝土结合面得处理;新老混凝土结合面进行凿毛处理,以增加粘结力。3、加固依据(1) 现场实际荷载状况(2)《建筑结构加固工程施工质量验收法律规范》(GB50550-2025)(3)《混凝土结构加固技术法律规范》(CECS25:90)(4)《混凝土结构设计法律规范》(GB50010-2025)(5)《建筑结构荷载法律规范》(GB50009-2001)4、施工工序 结构卸荷→剔除框架柱混凝土→清理杂物→钢筋修复配置→立模→浇筑混凝土→养护→拆模→检查验收→拆除卸荷结构(1)结构卸荷 在需要拆除结构柱得周围搭设满堂脚手架,立杆间距为 1000mm。(2)剔除柱中问题混凝土弹出混凝土置换范围边线,作业时严格控制不得超过该范围。混凝土清除采纳机械与人工配合工作,施工中注意保护柱得主筋及箍筋。(3)清理柱与地梁得结合部位 待混凝土清除完工后,需要将结合面凿毛,然后用水冲刷洁净。(4)立模、浇筑灌浆料及养护 新浇筑得灌浆料质量严格遵守《混凝土结构工程施工质量验收法律规范》得要求。灌浆料浇筑完成后,在裸露混凝土处采纳覆盖浇水养护。北京卡本工程技术讨论所有限公司 2025 年 6 月 3 日
