混凝土配比设计

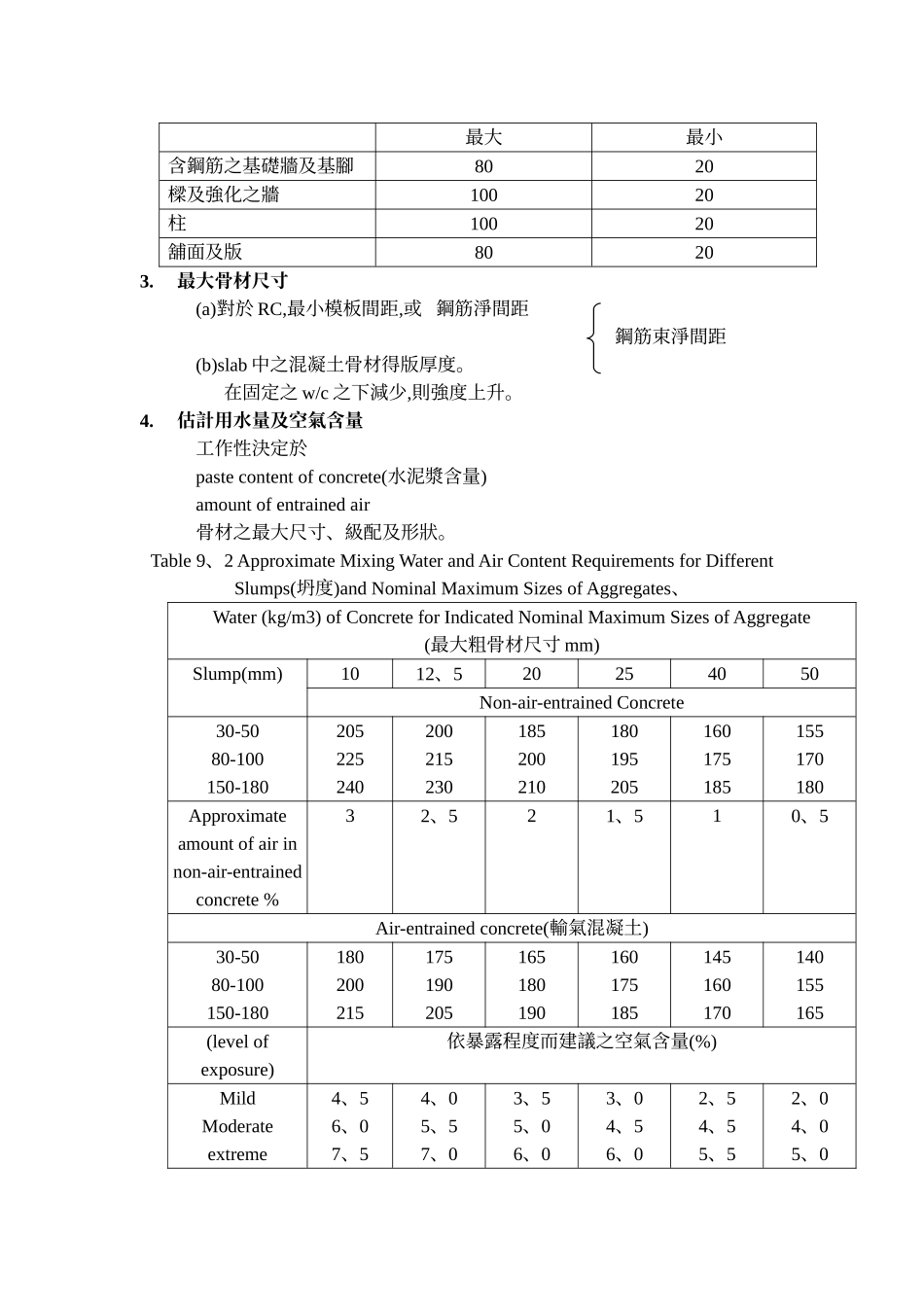

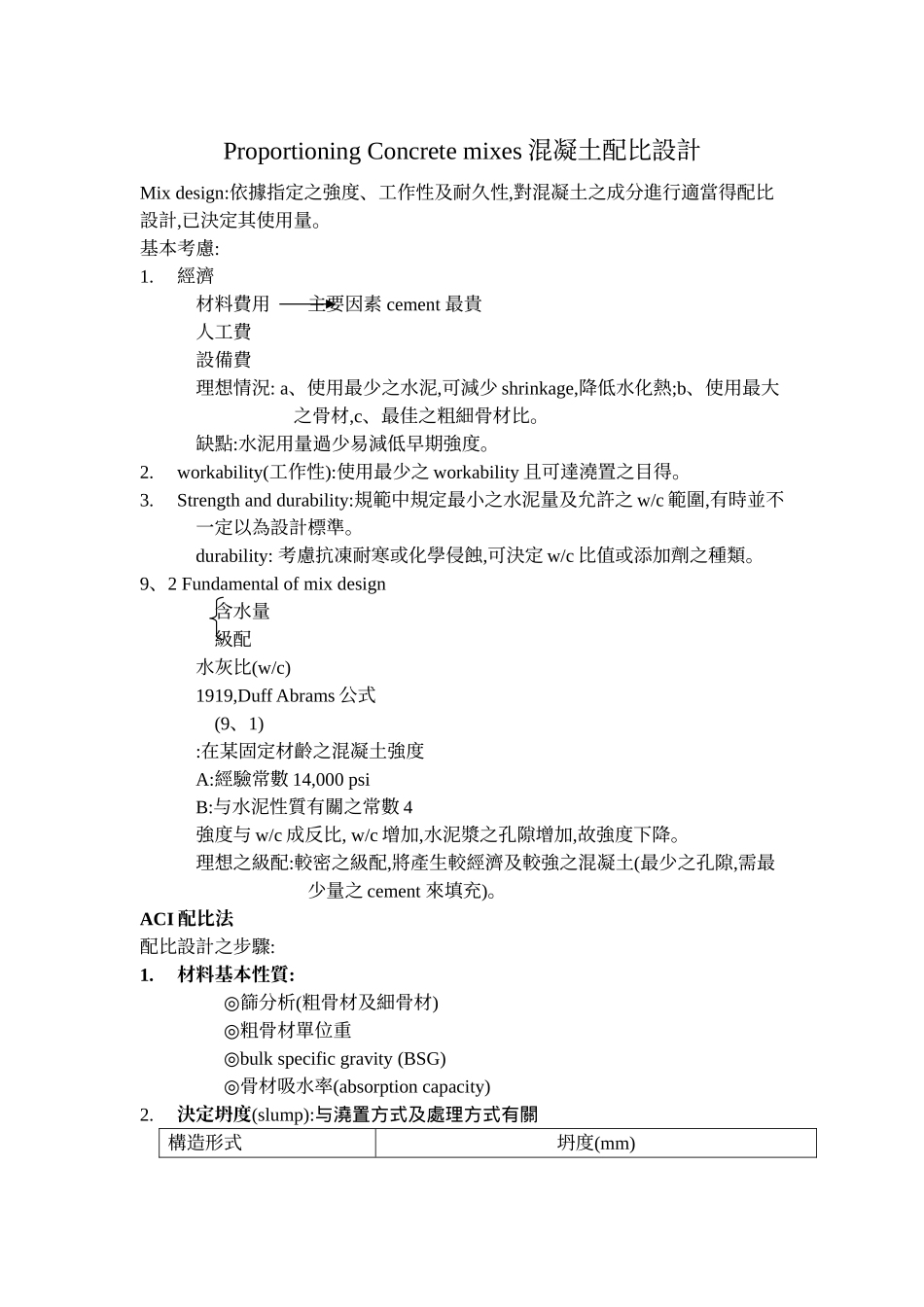

Proportioning Concrete mixes 混凝土配比設計Mix design:依據指定之強度、工作性及耐久性,對混凝土之成分進行適當得配比設計,已決定其使用量。基本考慮:1.經濟材料費用 主要因素 cement 最貴人工費設備費理想情況: a、使用最少之水泥,可減少 shrinkage,降低水化熱;b、使用最大之骨材,c、最佳之粗細骨材比。缺點:水泥用量過少易減低早期強度。2.workability(工作性):使用最少之 workability 且可達澆置之目得。3.Strength and durability:規範中規定最小之水泥量及允許之 w/c 範圍,有時並不一定以為設計標準。durability: 考慮抗凍耐寒或化學侵蝕,可決定 w/c 比值或添加劑之種類。9、2 Fundamental of mix design 含水量 級配水灰比(w/c)1919,Duff Abrams 公式(9、1):在某固定材齡之混凝土強度A:經驗常數 14,000 psiB:与水泥性質有關之常數 4強度与 w/c 成反比, w/c 增加,水泥漿之孔隙增加,故強度下降。理想之級配:較密之級配,將產生較經濟及較強之混凝土(最少之孔隙,需最少量之 cement 來填充)。ACI 配比法配比設計之步驟:1.材料基本性質:◎篩分析(粗骨材及細骨材)◎粗骨材單位重bulk specific gravity (BSG)◎◎骨材吸水率(absorption capacity)2.決定坍度(slump):与澆置方式及處理方式有關構造形式坍度(mm)最大最小含鋼筋之基礎牆及基腳8020樑及強化之牆10020柱10020舖面及版80203.最大骨材尺寸(a)對於 RC,最小模板間距,或 鋼筋淨間距鋼筋束淨間距(b)slab 中之混凝土骨材得版厚度。在固定之 w/c 之下減少,則強度上升。4.估計用水量及空氣含量工作性決定於paste content of concrete(水泥漿含量)amount of entrained air骨材之最大尺寸、級配及形狀。Table 9、2 Approximate Mixing Water and Air Content Requirements for Different Slumps(坍度)and Nominal Maximum Sizes of Aggregates、Water (kg/m3) of Concrete for Indicated Nominal Maximum Sizes of Aggregate (最大粗骨材尺寸 mm)Slump(mm)1012、520254050Non-air-entrained Concrete30-5080-100150-180205225240200215230185200210180195205160175185155170180Approximate amount of air in non-air-entrained concrete %32、521、510、5Air-entrained concrete(輸氣混凝土)30-5080-100150-180180200215175190205165180190160175185145160170140155165(level of exposure)依暴露程度而...
