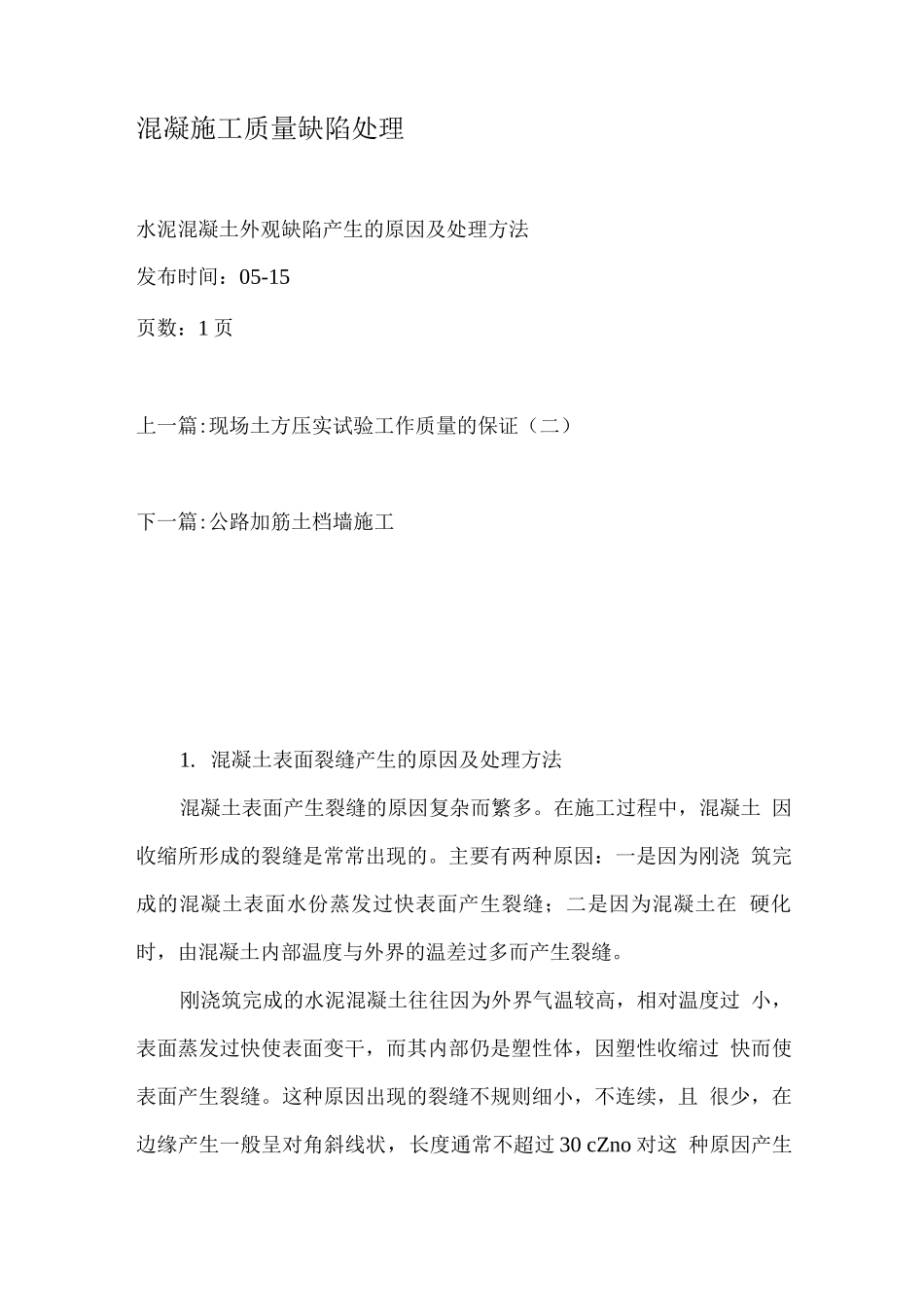

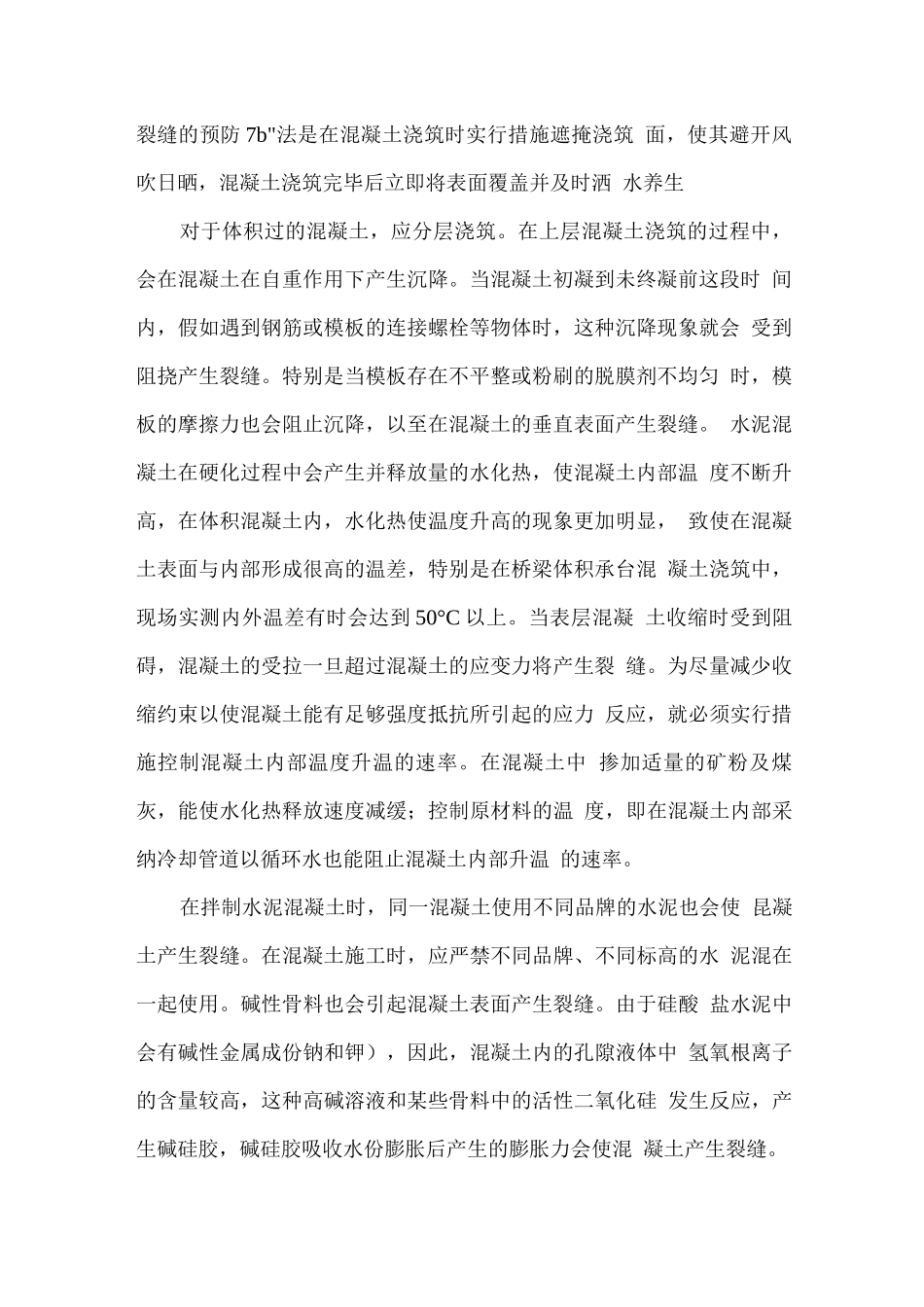

混凝施工质量缺陷处理水泥混凝土外观缺陷产生的原因及处理方法发布时间：05-15页数：1 页上一篇:现场土方压实试验工作质量的保证（二）下一篇:公路加筋土档墙施工1. 混凝土表面裂缝产生的原因及处理方法混凝土表面产生裂缝的原因复杂而繁多。在施工过程中，混凝土 因收缩所形成的裂缝是常常出现的。主要有两种原因：一是因为刚浇 筑完成的混凝土表面水份蒸发过快表面产生裂缝；二是因为混凝土在 硬化时，由混凝土内部温度与外界的温差过多而产生裂缝。刚浇筑完成的水泥混凝土往往因为外界气温较高，相对温度过 小，表面蒸发过快使表面变干，而其内部仍是塑性体，因塑性收缩过 快而使表面产生裂缝。这种原因出现的裂缝不规则细小，不连续，且 很少，在边缘产生一般呈对角斜线状，长度通常不超过 30 cZno 对这 种原因产生裂缝的预防 7b"法是在混凝土浇筑时实行措施遮掩浇筑 面，使其避开风吹日晒，混凝土浇筑完毕后立即将表面覆盖并及时洒 水养生对于体积过的混凝土，应分层浇筑。在上层混凝土浇筑的过程中， 会在混凝土在自重作用下产生沉降。当混凝土初凝到未终凝前这段时 间内，假如遇到钢筋或模板的连接螺栓等物体时，这种沉降现象就会 受到阻挠产生裂缝。特别是当模板存在不平整或粉刷的脱膜剂不均匀 时，模板的摩擦力也会阻止沉降，以至在混凝土的垂直表面产生裂缝。 水泥混凝土在硬化过程中会产生并释放量的水化热，使混凝土内部温 度不断升高，在体积混凝土内，水化热使温度升高的现象更加明显， 致使在混凝土表面与内部形成很高的温差，特别是在桥梁体积承台混 凝土浇筑中，现场实测内外温差有时会达到 50°C 以上。当表层混凝 土收缩时受到阻碍，混凝土的受拉一旦超过混凝土的应变力将产生裂 缝。为尽量减少收缩约束以使混凝土能有足够强度抵抗所引起的应力 反应，就必须实行措施控制混凝土内部温度升温的速率。在混凝土中 掺加适量的矿粉及煤灰，能使水化热释放速度减缓；控制原材料的温 度，即在混凝土内部采纳冷却管道以循环水也能阻止混凝土内部升温 的速率。在拌制水泥混凝土时，同一混凝土使用不同品牌的水泥也会使 昆凝土产生裂缝。在混凝土施工时，应严禁不同品牌、不同标高的水 泥混在一起使用。碱性骨料也会引起混凝土表面产生裂缝。由于硅酸 盐水泥中会有碱性金属成份钠和钾），因此，混凝土内的孔隙液体中 氢氧根离子的含量较高，这种高碱溶液和某些骨料中的活性二氧化硅 发生反应，产生...
