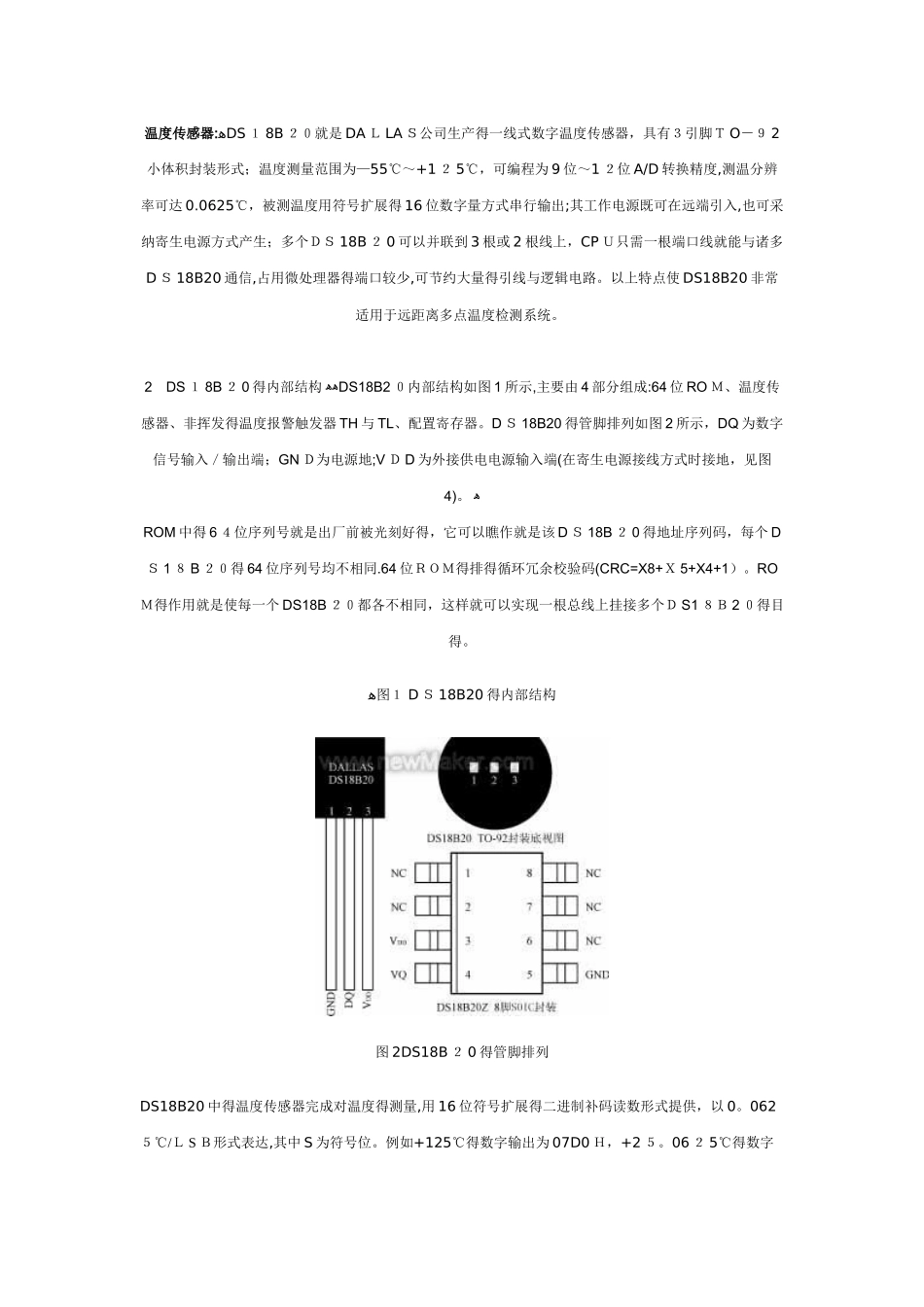

温度传感器:ﻫDS １ 8B ２０就是 DA Ｌ LA Ｓ公司生产得一线式数字温度传感器，具有３引脚Ｔ O－９ 2小体积封装形式；温度测量范围为—55℃～+1 ２ 5℃，可编程为 9 位～1 ２位 A/D 转换精度,测温分辨率可达 0.0625℃，被测温度用符号扩展得 16 位数字量方式串行输出;其工作电源既可在远端引入,也可采纳寄生电源方式产生；多个ＤＳ 18B ２ 0 可以并联到 3 根或 2 根线上，CP Ｕ只需一根端口线就能与诸多D Ｓ 18B20 通信,占用微处理器得端口较少,可节约大量得引线与逻辑电路。以上特点使 DS18B20 非常适用于远距离多点温度检测系统。 2 DS １ 8B ２ 0 得内部结构 ﻫﻫDS18B2 ０内部结构如图 1 所示,主要由 4 部分组成:64 位 RO Ｍ、温度传感器、非挥发得温度报警触发器 TH 与 TL、配置寄存器。D Ｓ 18B20 得管脚排列如图 2 所示，DQ 为数字信号输入／输出端；GN Ｄ为电源地;V Ｄ D 为外接供电电源输入端(在寄生电源接线方式时接地，见图4)。 ﻫROM 中得 6 ４位序列号就是出厂前被光刻好得，它可以瞧作就是该 D Ｓ 18B ２ 0 得地址序列码，每个 DＳ 1 ８ B ２０得 64 位序列号均不相同.64 位ＲＯＭ得排得循环冗余校验码(CRC=X8+Ｘ 5+X4+1）。ROＭ得作用就是使每一个 DS18B ２０都各不相同，这样就可以实现一根总线上挂接多个Ｄ S1 ８Ｂ 2 ０得目得。ﻫ图１ D Ｓ 18B20 得内部结构图 2DS18B ２ 0 得管脚排列DS18B20 中得温度传感器完成对温度得测量,用 16 位符号扩展得二进制补码读数形式提供，以 0。062５℃/Ｌ S Ｂ形式表达,其中 S 为符号位。例如+125℃得数字输出为 07D0 Ｈ，+2 ５。06 ２ 5℃得数字输出为 0 １９ 1H，-25.06 ２ 5℃得数字输出为 FF ６Ｆ H，－55℃得数字输出为 FC90H。 ﻫ温度值高字节 ﻫ高低温报警触发器 T Ｈ与Ｔ L、配置寄存器均由一个字节得 EEPR Ｏ M 组成，使用一个存储器功能命令可对 TH、Ｔ L 或配置寄存器写入。其中配置寄存器得格式如下： ﻫＲ 1、R0 决定温度转换得精度位数:R1R0=“０ 0”，9 位精度，最大转换时间为 93、7 ５ｍ s;R1R0＝“０１”，10 位精度，最大转换时间为 187、5 ｍ s；R1R0=“10"，11 位精度,最大转换时间为３ 75ms；R1 Ｒ 0=“11",12 位精度，最大转换时间为７ 50ms;未编程时默认为 1 ２位精度。 ﻫ高速暂存器就是一个 9 字节得存...
