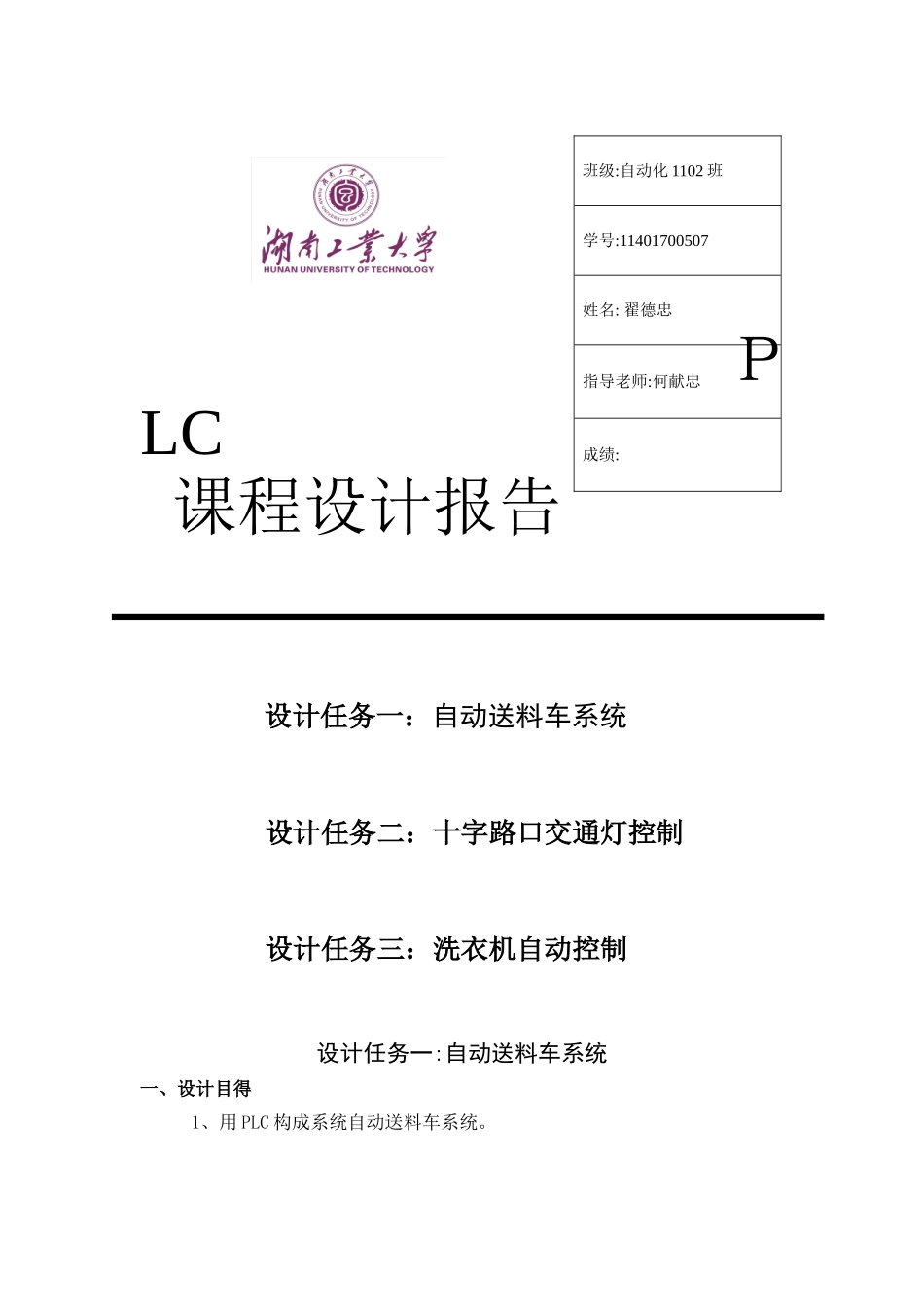

湖南工业大学PLC课程设计报告

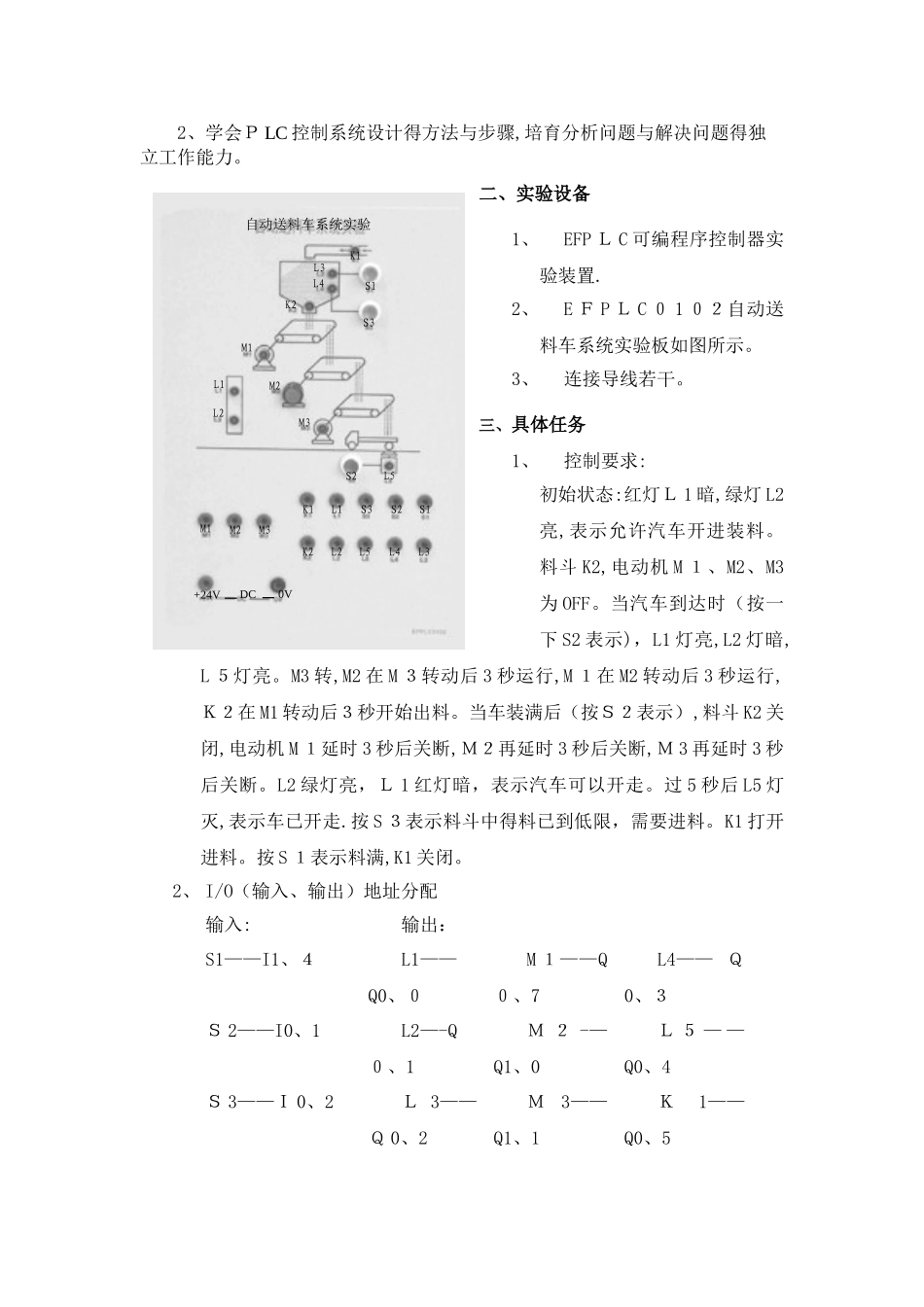

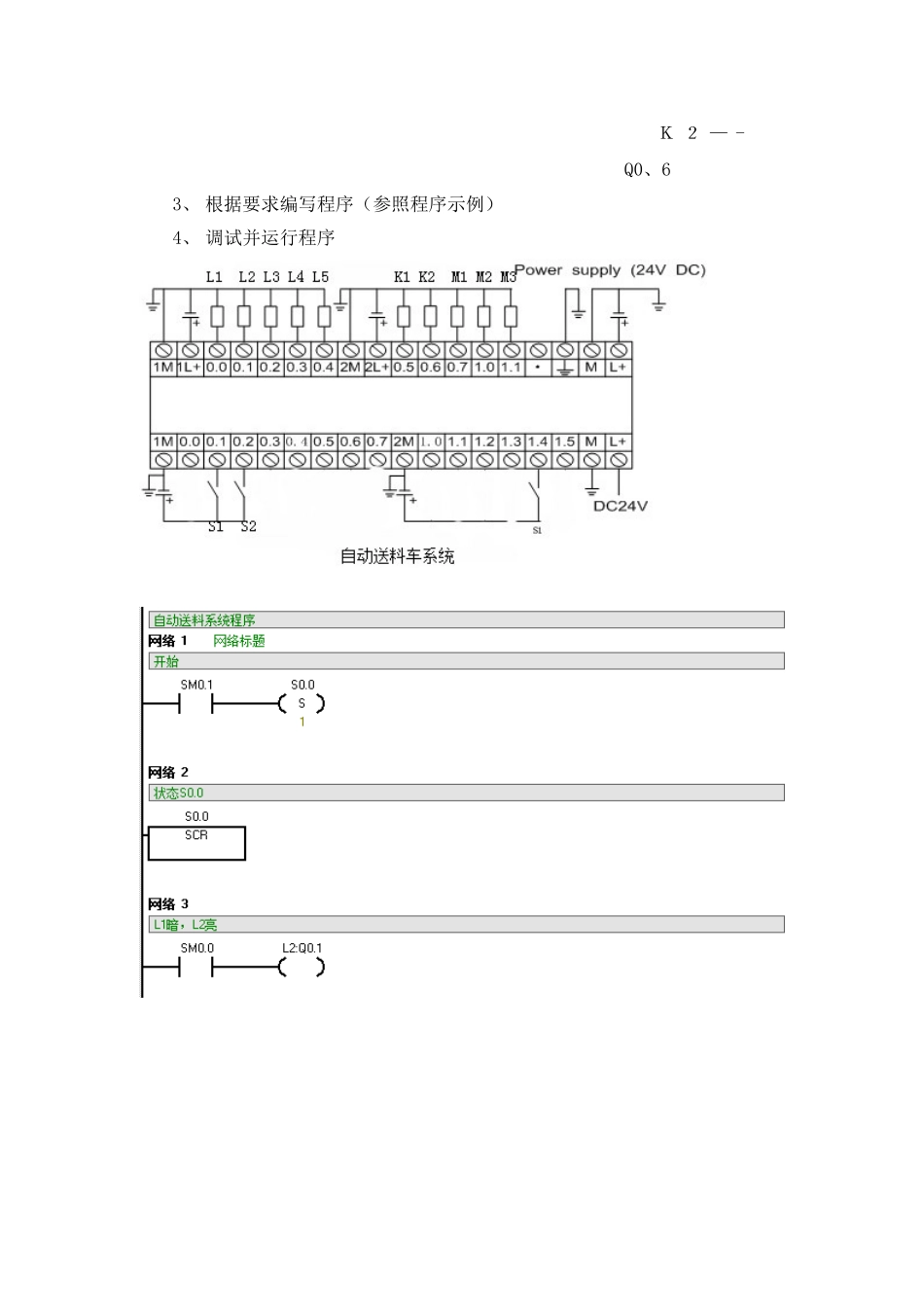

ＰLC课程设计报告设计任务一：自动送料车系统设计任务二：十字路口交通灯控制设计任务三：洗衣机自动控制设计任务一:自动送料车系统一、设计目得 1、用 PLC 构成系统自动送料车系统。班级:自动化 1102 班学号:11401700507姓名: 翟德忠指导老师:何献忠成绩:2、学会Ｐ LC 控制系统设计得方法与步骤,培育分析问题与解决问题得独立工作能力。二、实验设备1、EFP Ｌ C 可编程序控制器实验装置.2、E Ｆ P Ｌ C ０ 1 ０２自动送料车系统实验板如图所示。3、连接导线若干。三、具体任务1、控制要求:初始状态:红灯Ｌ 1 暗,绿灯 L2亮,表示允许汽车开进装料。料斗 K2,电动机 M １、M2、M3为 OFF。当汽车到达时（按一下 S2 表示)，L1 灯亮,L2 灯暗,L ５灯亮。M3 转,M2 在 M ３转动后 3 秒运行,M １在 M2 转动后 3 秒运行,Ｋ２在 M1 转动后３秒开始出料。当车装满后（按Ｓ２表示）,料斗 K2 关闭,电动机 M １延时 3 秒后关断,Ｍ２再延时 3 秒后关断,Ｍ 3 再延时 3 秒后关断。L2 绿灯亮，Ｌ 1 红灯暗，表示汽车可以开走。过 5 秒后 L5 灯灭,表示车已开走.按 S ３表示料斗中得料已到低限，需要进料。K1 打开进料。按 S １表示料满,K1 关闭。2、 I/O（输入、输出）地址分配输入:输出：S1——I1、４L1——Q0、０M １——Q０、7L4—— Ｑ0、３Ｓ 2——I0、1L2—-Q０、1Ｍ ２ -—Q1、0Ｌ ５ — —Q0、4Ｓ 3——Ｉ 0、2Ｌ 3——Ｑ 0、2Ｍ3——Q1、1Ｋ1——Q0、5K1L3L4S1S3K2M1L1L2M2M3S2L5M1M2M3K1L1S3S2S1L3L4L5L2K2+24VDC0V自动送料车系统实验Ｋ ２ — -Q0、63、 根据要求编写程序（参照程序示例）4、 调试并运行程序 设计任务二: 十字路口交通灯控制一、设计目得１、用 PLC 自控、手控交通信号灯。2、学会 P ＬＣ控制系统设计得方法与步骤，培育分析问题与解决问题得独立工作能力。二、实验设备4、 E Ｆ PLC 可编程序控制器实验装置。5、 E Ｆ PLC01 ０ 5 自控与手控实验板如图所示。6、 连接导线若干。三、具体任务1、控制要求:Ｓ B1 位自锁型按钮,功能为手动/自动切换。在自动状态时 SB2,Ｓ B ３不起作用.自动控制:南北方向红绿灯动作一致，东西方向红绿灯动作一致。`南北、东西方向红绿灯，以绿灯亮→绿灯闪→黄灯亮→红灯亮时序动作，周而复始循环。时间自定.手动控制：SB ２为自锁型按钮,功能为南北与东西方向红绿灯得相反亮暗。SB3 为自锁型按...
