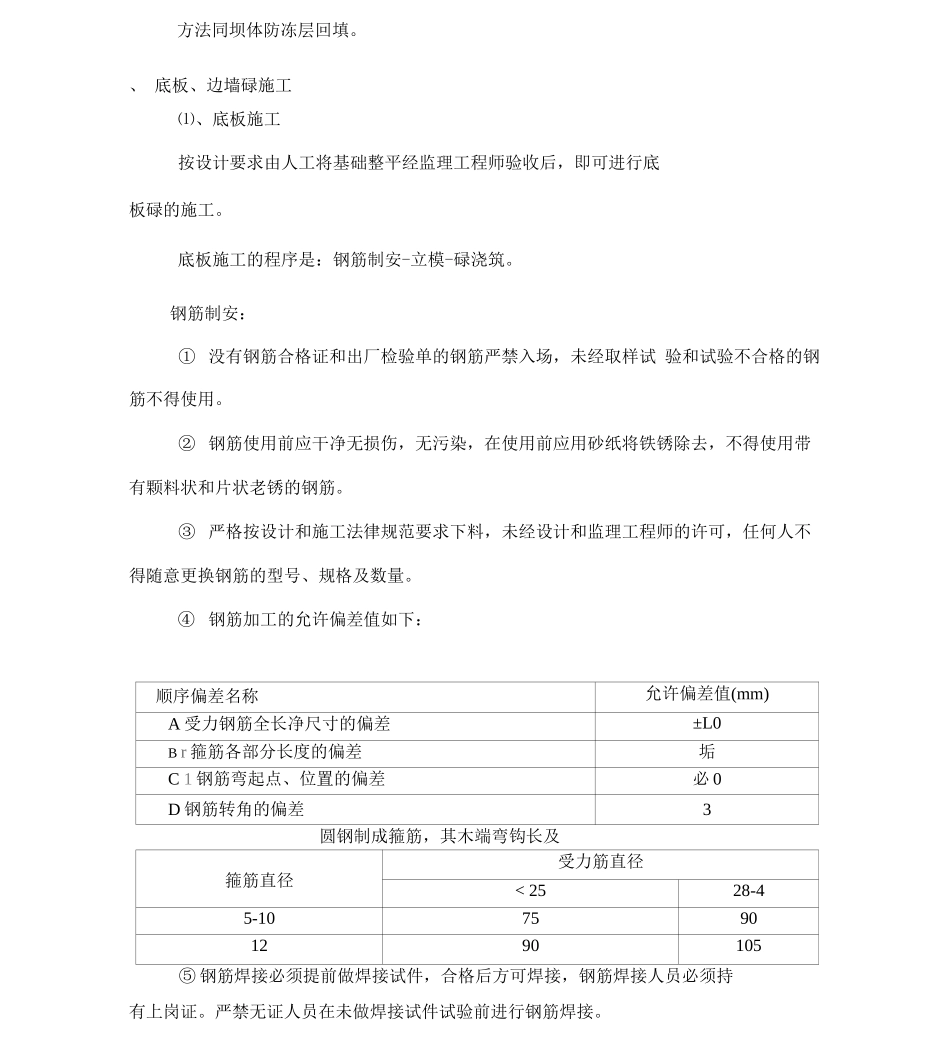

第七章、溢洪道施工7.1、概况溢洪道位于坝体西坝肩处，为开敞式下槽式非常溢洪道，原控制 段采纳驼峰堰，堰顶高程 664.1m，钢筋碌结构。现溢洪道已不能正常泄洪，需拆除重建。本次设计采纳 WES 剖面有用堰进行加固，控制段堰宽 8m。⑴、控制段及其上下游：堰顶断面，最大墙高 5.5m，顶宽 0.5m,底宽 0.8m,C20F2钢筋碌结构，底板基础 1.2m 的深度采纳水泥土进行换基，边墙采纳低液限粉土进行回填。控制上游接 12.5m 长铺盖，C20F2 钢筋碌结构，底厚 0.4m,基础 1.1m 深度采纳水泥土进行换基，边墙高度由 1.0m 渐变为 5.5m,顶宽 0.4m,底宽 0.6m。控制段 下游接 14m 长渐变段，0.4m 厚碌结构底板，浆砌石结构边墙，底板宽度由 8m 渐变为 7m。底部设 1m 厚砂砾料防冻垫层，边墙 0.85-1m 厚砂砾料防冻垫层。垫层底部铺设无纺布作反滤。伸缩缝均采纳紫铜片及沥青砂浆止水。在和坝顶齐平位置设确良交通桥，板梁式结构，总宽 5.5m,净宽5m。⑵、泄槽段：紧接渐变段，全长 440m,净宽 7m,边墙高 1.5m,边坡 1: 1. 5,衬砌采纳 C20F2 素碌结构，底板厚 0.4m,边墙厚 0.3m。底部回填 1m 厚砂砾料防冻垫层，边坡回填 0.85-1m 厚砂砾料防冻垫层，垫层底部铺设无纺布作反滤。伸缩缝每 10m 设置一道，采纳紫铜片及沥青砂浆止水。⑶、消力池段：位于泄槽段尾部，全长 10m,断面为梯形，池深 0.8m，并在尾部设消能挡坎。底板为钢筋碌结构，净宽 7m,厚 0.5m,标号 C20F2,下部设 10cm 厚 C10 碌垫层。边墙壁为碌结构，边坡1： 1.5 厚 0.3m，标号 C20F2,最大墙高 2.3m。底部铺设 1.1m 厚砂砾料防冻垫层，垫层底部铺无纺布作为反滤。消能坎高 0.8m，厚 0.5m,底部设 1.5m 深的齿墙。消力池尾部两侧各设 1.5m 长，0.5m 厚的剌墙。下游采纳 0.5m 厚 C20F2 细石碌浆砌石顺坡而下进行砌筑和原河道的衬砌相连。溢洪道所有碌和浆砌石所有的水泥均采纳抗硫酸盐 32.5R 水泥，钢筋保护层厚度需按法律规范防腐蚀。7.2、施工方法施工顺序：土方开挖 r 土方回填 r 水泥土填筑 r 防冻垫层 r 底 板、边墙碌施工 7 底板、边墙浆砌石 7 闸房。7.2.1 土方开挖⑴、进段、控制段：利用挖掘机挖、装，白卸车运 0.5km 堆放备用。⑵、泄槽段、尾部消能段：直接利用挖掘机挖甩，就近堆放。7.2.2、土方回填⑴、进段、控制段：利用挖掘机挖、装，白卸车倒运 0.5km 进行回填，填筑方法同坝体土方填筑。⑵、...
