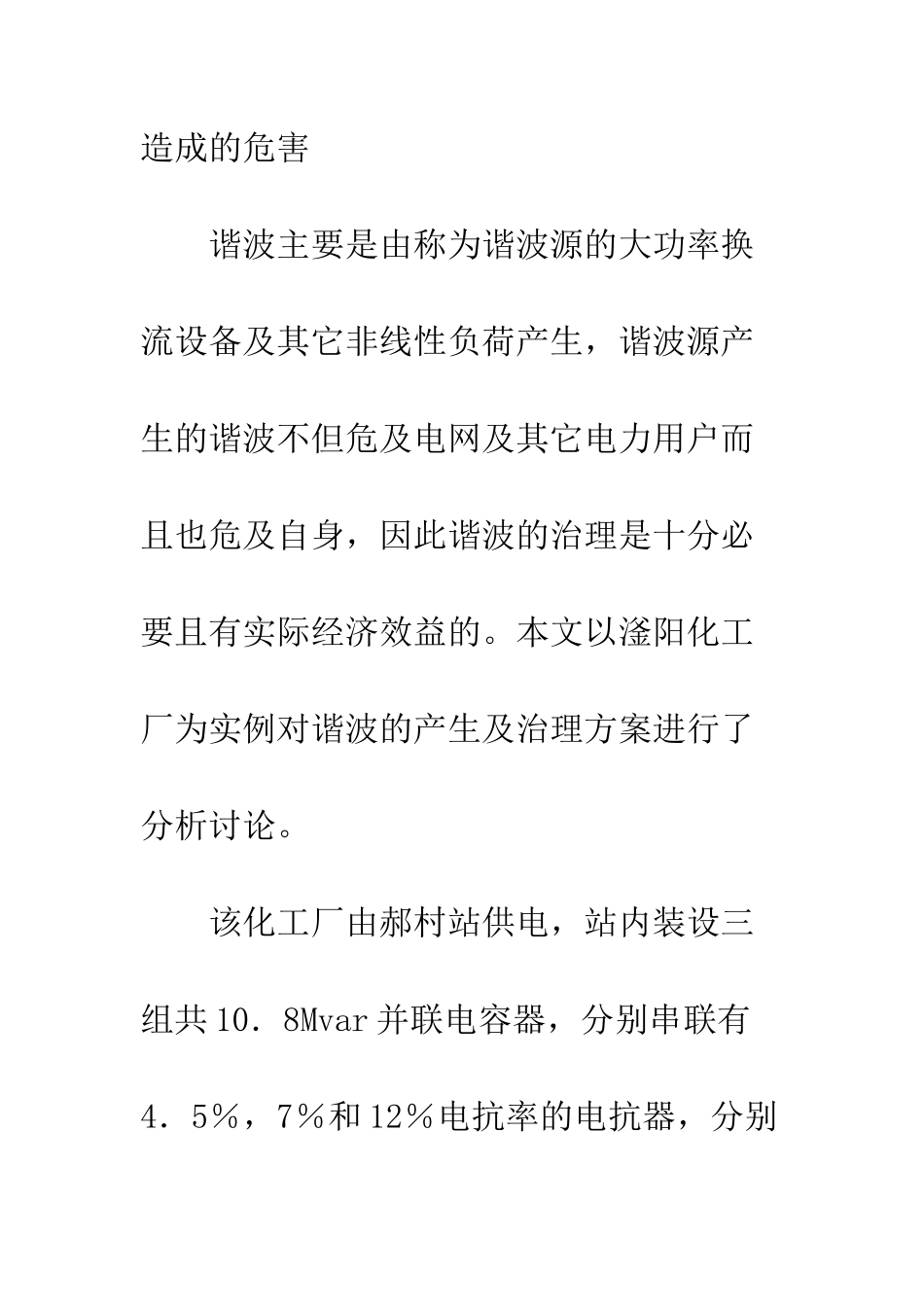

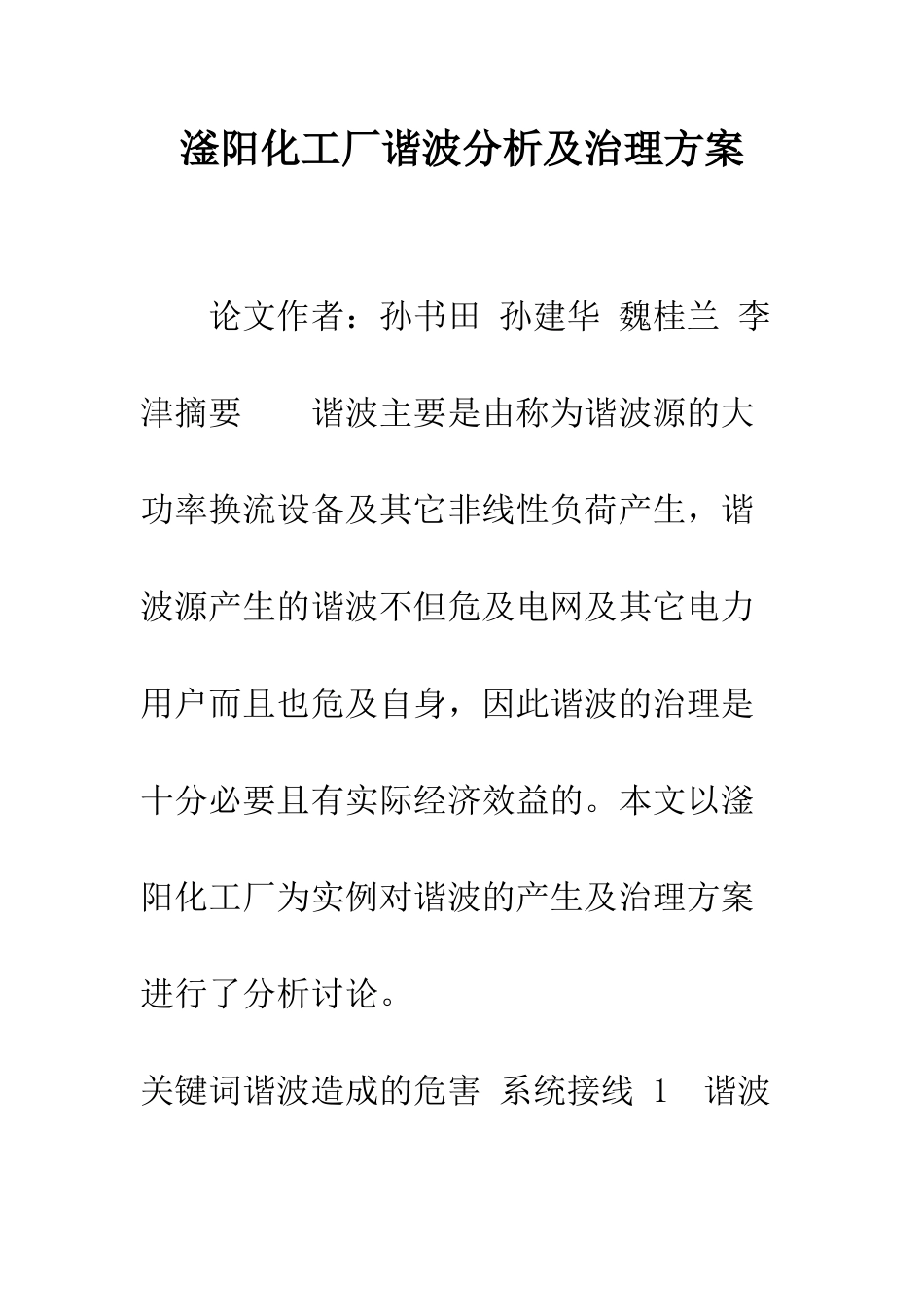

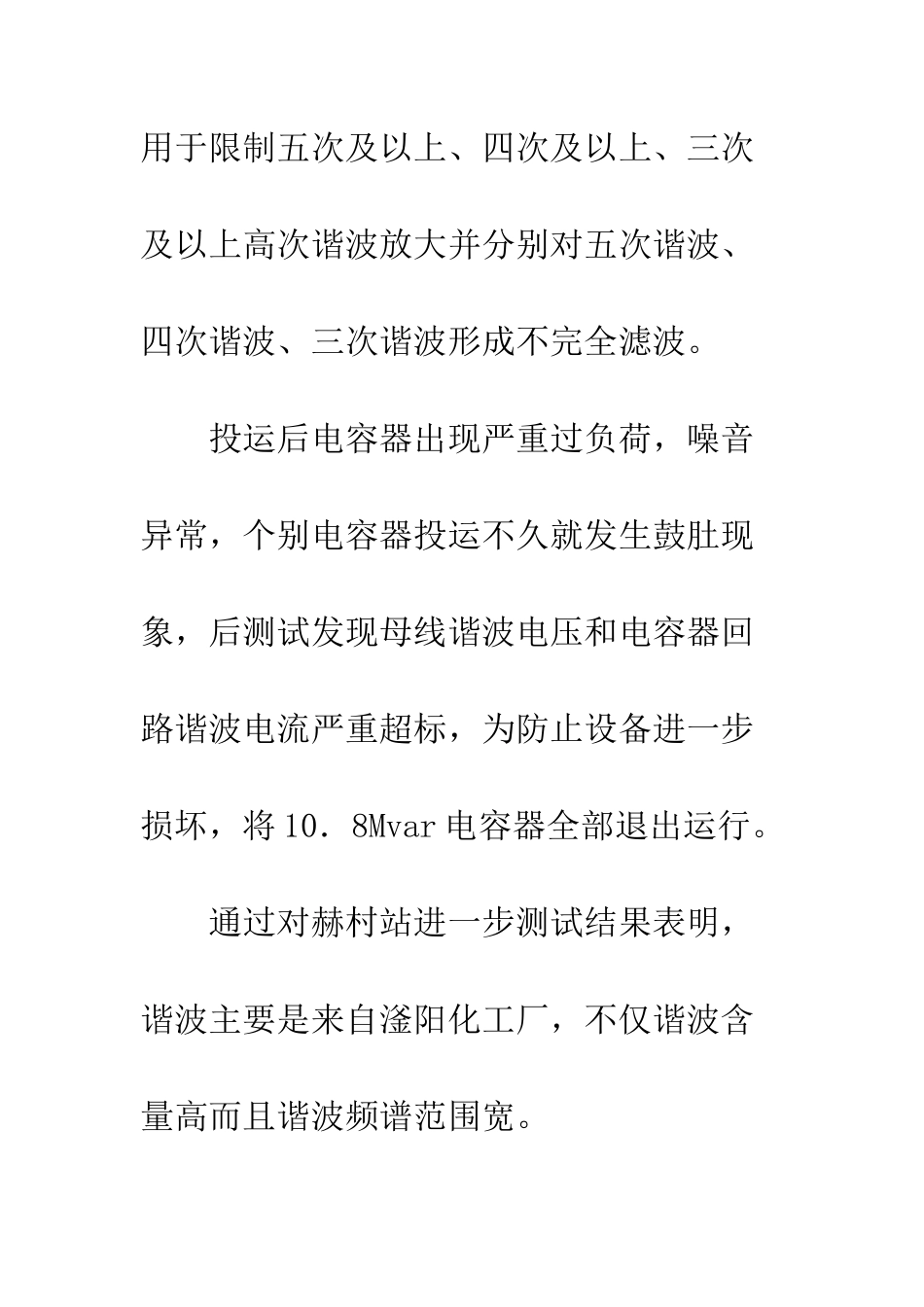

滏阳化工厂谐波分析及治理方案 论文作者：孙书田 孙建华 魏桂兰 李津摘要 谐波主要是由称为谐波源的大功率换流设备及其它非线性负荷产生，谐波源产生的谐波不但危及电网及其它电力用户而且也危及自身，因此谐波的治理是十分必要且有实际经济效益的。本文以滏阳化工厂为实例对谐波的产生及治理方案进行了分析讨论。关键词谐波造成的危害 系统接线 1 谐波造成的危害 谐波主要是由称为谐波源的大功率换流设备及其它非线性负荷产生，谐波源产生的谐波不但危及电网及其它电力用户而且也危及自身，因此谐波的治理是十分必要且有实际经济效益的。本文以滏阳化工厂为实例对谐波的产生及治理方案进行了分析讨论。 该化工厂由郝村站供电，站内装设三组共 10．8Mvar 并联电容器，分别串联有4．5％，7％和 12％电抗率的电抗器，分别用于限制五次及以上、四次及以上、三次及以上高次谐波放大并分别对五次谐波、四次谐波、三次谐波形成不完全滤波。 投运后电容器出现严重过负荷，噪音异常，个别电容器投运不久就发生鼓肚现象，后测试发现母线谐波电压和电容器回路谐波电流严重超标，为防止设备进一步损坏，将 10．8Mvar 电容器全部退出运行。 通过对赫村站进一步测试结果表明，谐波主要是来自滏阳化工厂，不仅谐波含量高而且谐波频谱范围宽。 在齐村热电厂供电区内，电网及用户近几年也相继发生了一些问题，如王郎110kV 变电站综合自动化继电保护装置曾多次发生误动，调查分析普遍认为谐波造成保护误动的可能性比较大。另外，谐波对热电厂的发电机也带来了一些不利影响，发生过保护误动故障，热电厂曾以某种方式就此提出异议等。郝村站供电范围内用户的低压电容器普遍投不上致使用户功率因数低而被罚款。这些问题的产生是由于谐波造成的。 化工厂配电系统接线为单线四分段，每段母线由郝村一回 10kV 出线供电，每段母线接一台整流变压器，其中有两台的额定容量为 12．5MVA，正常每台带负荷 5～6MVA，另两台变压器额定容量均为 8MVA，正常每台带负荷为 5MVA，四段母线正常分列运行。整流变压器一次接线为三角形，二次侧为双反星形接线，可控硅整流，其中两路还分别接有 1．8Mvar 和 1．2Mvar 并联电容器，电容器回路未串联电抗器。详见图 1。 经过专业人员对化工厂配电系统的接线，设备配置，运行情况进行多次调查和测试，基本摸清情况，并对产生 2 次及以上高次谐波的原因进行了分析，制订了治理方案。2 原因分析2．1 系统接...
