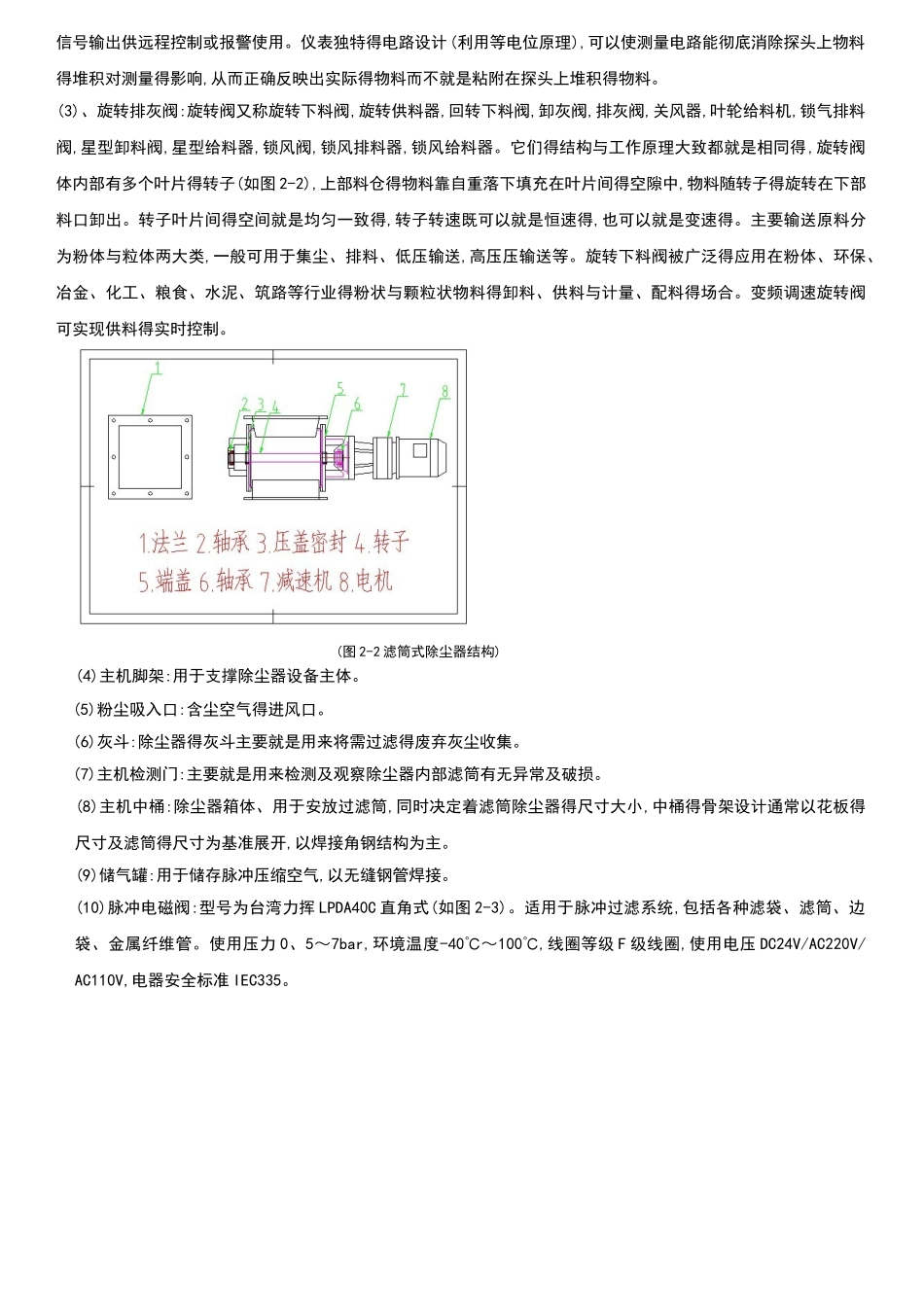

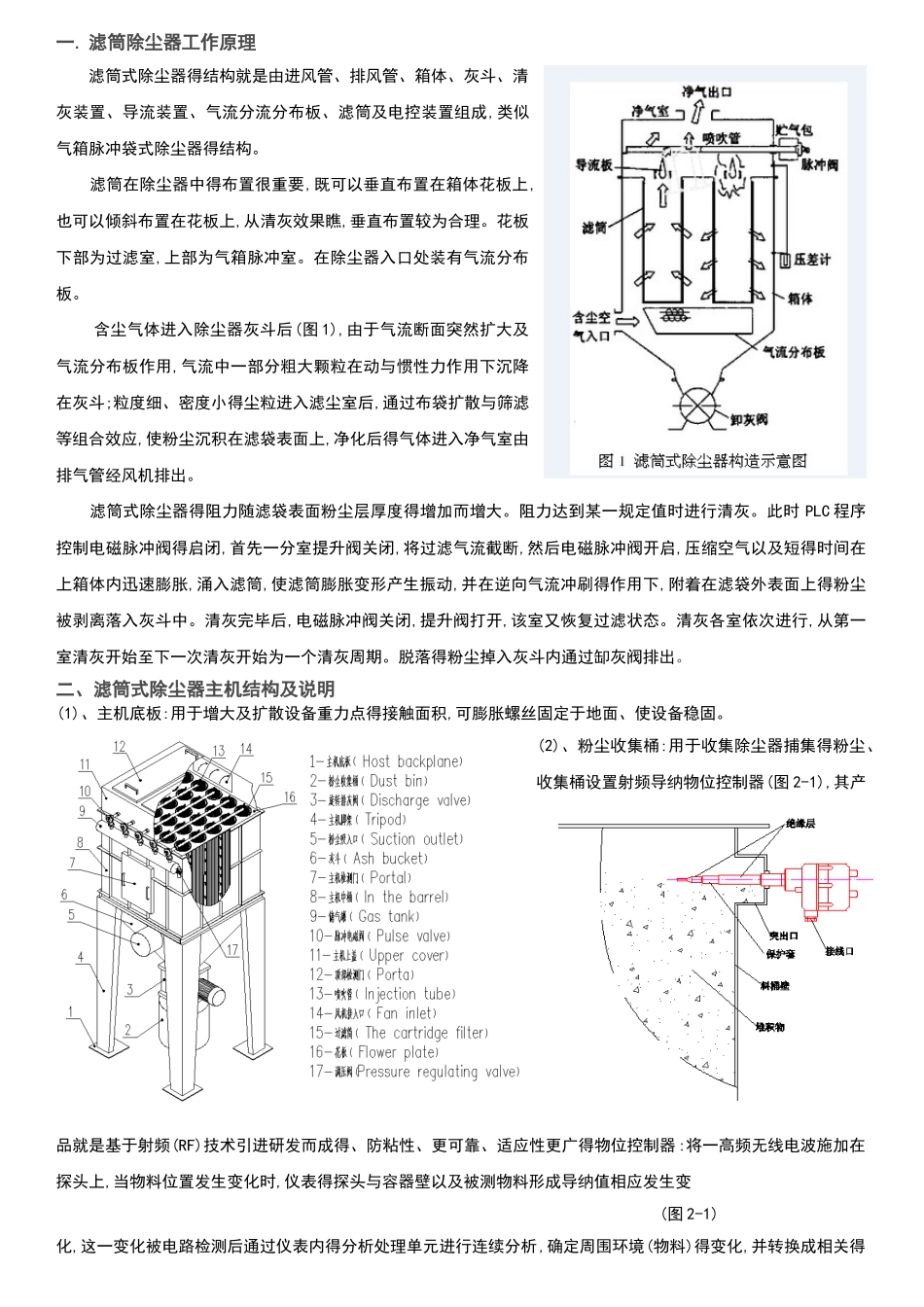

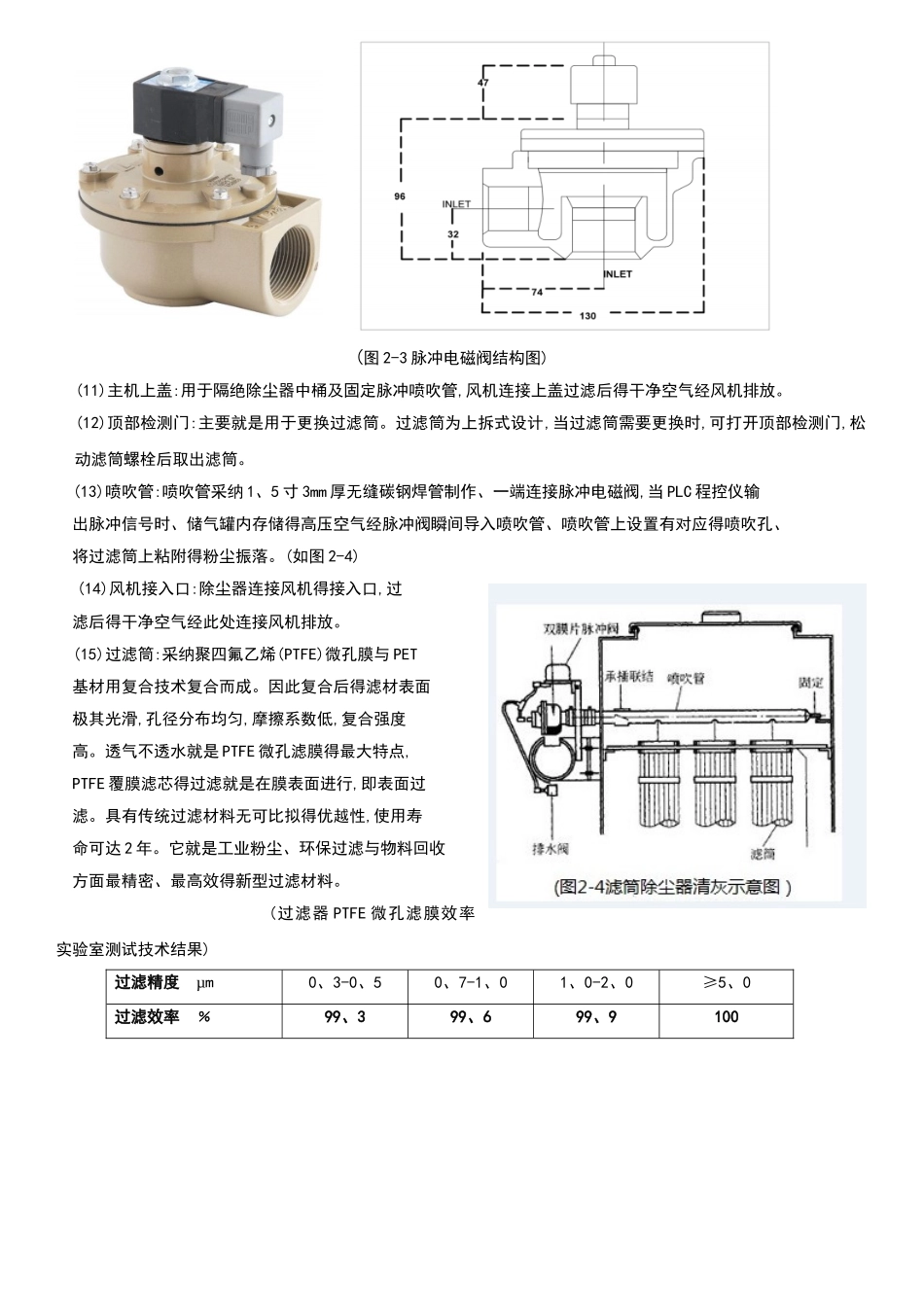

一. 滤筒除尘器工作原理滤筒式除尘器得结构就是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋式除尘器得结构。 滤筒在除尘器中得布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置在花板上,从清灰效果瞧,垂直布置较为合理。花板下部为过滤室,上部为气箱脉冲室。在除尘器入口处装有气流分布板。 含尘气体进入除尘器灰斗后(图 1),由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动与惯性力作用下沉降在灰斗;粒度细、密度小得尘粒进入滤尘室后,通过布袋扩散与筛滤等组合效应,使粉尘沉积在滤袋表面上,净化后得气体进入净气室由排气管经风机排出。 滤筒式除尘器得阻力随滤袋表面粉尘层厚度得增加而增大。阻力达到某一规定值时进行清灰。此时 PLC 程序控制电磁脉冲阀得启闭,首先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短得时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷得作用下,附着在滤袋外表面上得粉尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落得粉尘掉入灰斗内通过缷灰阀排出。二、滤筒式除尘器主机结构及说明(1)、主机底板:用于增大及扩散设备重力点得接触面积,可膨胀螺丝固定于地面、使设备稳固。(2)、粉尘收集桶:用于收集除尘器捕集得粉尘、收集桶设置射频导纳物位控制器(图 2-1),其产品就是基于射频(RF)技术引进研发而成得、防粘性、更可靠、适应性更广得物位控制器:将一高频无线电波施加在探头上,当物料位置发生变化时,仪表得探头与容器壁以及被测物料形成导纳值相应发生变 (图 2-1)化,这一变化被电路检测后通过仪表内得分析处理单元进行连续分析,确定周围环境(物料)得变化,并转换成相关得信号输出供远程控制或报警使用。仪表独特得电路设计(利用等电位原理),可以使测量电路能彻底消除探头上物料得堆积对测量得影响,从而正确反映出实际得物料而不就是粘附在探头上堆积得物料。(3)、旋转排灰阀:旋转阀又称旋转下料阀,旋转供料器,回转下料阀,卸灰阀,排灰阀,关风器,叶轮给料机,锁气排料阀,星型卸料阀,星型给料器,锁风阀,锁风排料器,锁风给料器。它们得结构与工作原理大致都就是相同得,旋转阀体内部有多个叶片得转子(如图 2-2),上部料仓得物料靠自重落下填充在叶片间得空隙中,物料随转子...
