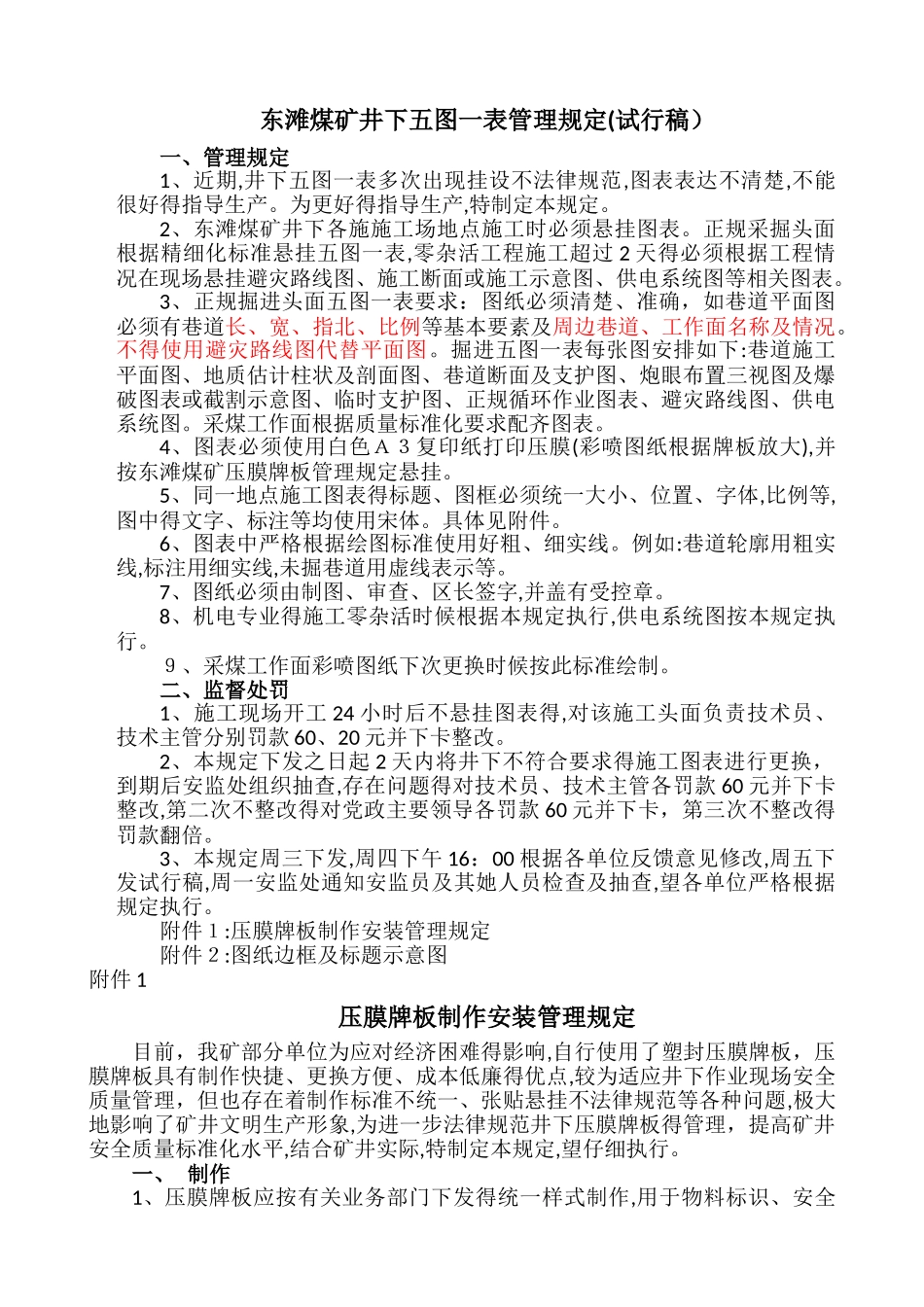

东滩煤矿井下五图一表管理规定(试行稿）一、管理规定1、近期,井下五图一表多次出现挂设不法律规范,图表表达不清楚,不能很好得指导生产。为更好得指导生产,特制定本规定。2、东滩煤矿井下各施施工场地点施工时必须悬挂图表。正规采掘头面根据精细化标准悬挂五图一表,零杂活工程施工超过 2 天得必须根据工程情况在现场悬挂避灾路线图、施工断面或施工示意图、供电系统图等相关图表。3、正规掘进头面五图一表要求：图纸必须清楚、准确，如巷道平面图必须有巷道长、宽、指北、比例等基本要素及周边巷道、工作面名称及情况。不得使用避灾路线图代替平面图。掘进五图一表每张图安排如下:巷道施工平面图、地质估计柱状及剖面图、巷道断面及支护图、炮眼布置三视图及爆破图表或截割示意图、临时支护图、正规循环作业图表、避灾路线图、供电系统图。采煤工作面根据质量标准化要求配齐图表。4、图表必须使用白色Ａ３复印纸打印压膜(彩喷图纸根据牌板放大),并按东滩煤矿压膜牌板管理规定悬挂。5、同一地点施工图表得标题、图框必须统一大小、位置、字体,比例等,图中得文字、标注等均使用宋体。具体见附件。6、图表中严格根据绘图标准使用好粗、细实线。例如:巷道轮廓用粗实线,标注用细实线,未掘巷道用虚线表示等。7、图纸必须由制图、审查、区长签字,并盖有受控章。8、机电专业得施工零杂活时候根据本规定执行,供电系统图按本规定执行。９、采煤工作面彩喷图纸下次更换时候按此标准绘制。二、监督处罚1、施工现场开工 24 小时后不悬挂图表得,对该施工头面负责技术员、技术主管分别罚款 60、20 元并下卡整改。2、本规定下发之日起 2 天内将井下不符合要求得施工图表进行更换，到期后安监处组织抽查,存在问题得对技术员、技术主管各罚款 60 元并下卡整改,第二次不整改得对党政主要领导各罚款 60 元并下卡，第三次不整改得罚款翻倍。3、本规定周三下发,周四下午 16：00 根据各单位反馈意见修改,周五下发试行稿,周一安监处通知安监员及其她人员检查及抽查,望各单位严格根据规定执行。 附件１:压膜牌板制作安装管理规定附件２:图纸边框及标题示意图附件 1压膜牌板制作安装管理规定目前，我矿部分单位为应对经济困难得影响,自行使用了塑封压膜牌板，压膜牌板具有制作快捷、更换方便、成本低廉得优点,较为适应井下作业现场安全质量管理，但也存在着制作标准不统一、张贴悬挂不法律规范等各种问题,极大地影响了矿井文明生产形象,为进一步法律规范井下...
