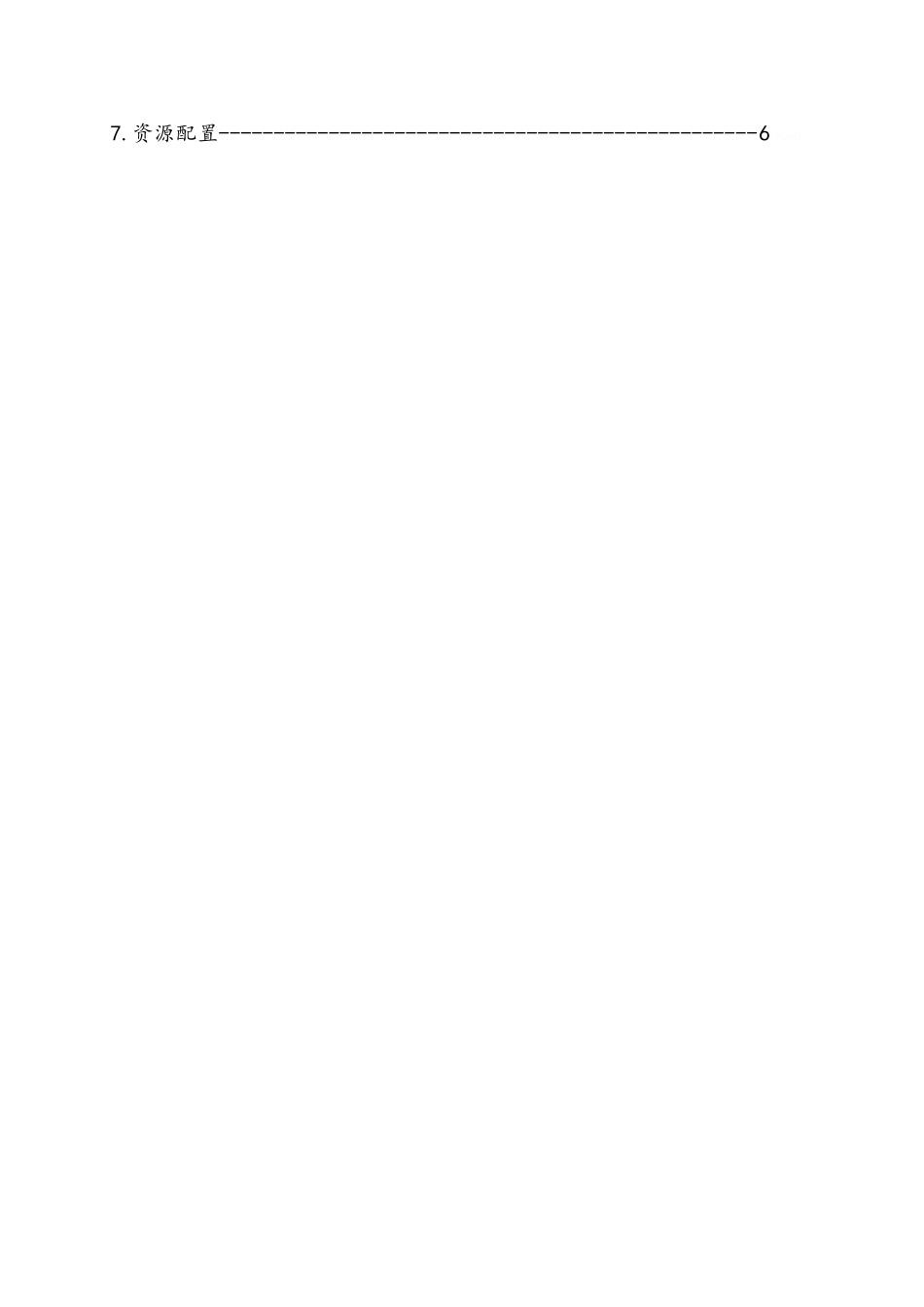

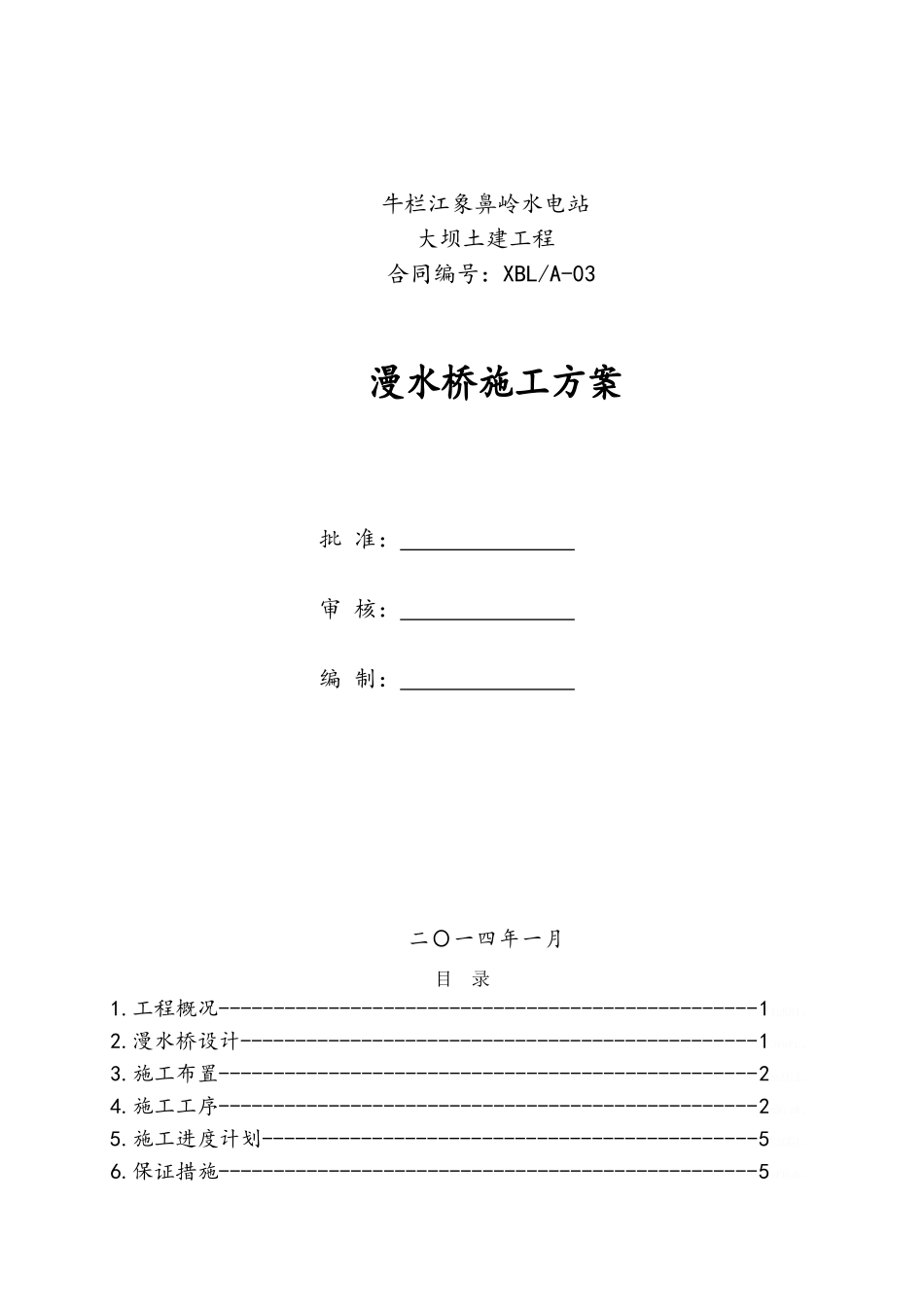

牛栏江象鼻岭水电站大坝土建工程 合同编号：XBL/A-03漫水桥施工方案批 准： 审 核： 编 制： 二〇一四年一月目 录1.工程概况-------------------------------------------------1XgK81。2.漫水桥设计-----------------------------------------------1DVwPn。3.施工布置-------------------------------------------------2Su9I2。4.施工工序-------------------------------------------------2mNixW。5.施工进度计划---------------------------------------------5S2GG1。6.保证措施-------------------------------------------------5vE6uh。7.资源配置-------------------------------------------------6h8gwO。1.工程概况1.1 概述象鼻岭水电站坝址位于贵州省威宁县与云南省会泽县交界处的牛栏江上，系牛栏江流域中下游河段规划梯级的第三级水电站。象鼻岭水电站导流洞布置于左岸，洞身段全长 677.45m。bvLVh。根据 2025 年 1 月 20 日（黔西能象建纪要【2025】1 号）会议精神，导流洞进水口的进水塔、明渠、围堰、基础固结灌浆、接地扁铁、闸门埋件预埋钢筋等土建工程交由我部施工，为解决该部位施工人员、设备通行安全问题，在象鼻岭水电站导流洞进口处上游 10 米处布置一座漫水桥，用于导流洞进水塔施工材料、设备、人员通行，同时兼顾左岸的开挖渣料运输。拟建桥长 42m，桥面右侧宽 4.5m，左侧宽 6m，设计使用时段为投入使用至导流洞贯穿前。zoPfz。2.漫水桥设计2.1 漫水桥布置漫水桥分为左、右两部分，右半部分采纳钢筋石笼上布置内径 1.8m 的涵管，并浇筑混凝土的形式；左半部分采纳钢筋石笼以自然坡比填筑至设计高程的形式。具体布置见图 XBL/A-03-MSQ-1。9Hii6。2.2 施工内容及工程量漫水桥涉及主要工程量见表 2.2-1。表 2.2-1 漫水桥主要工程量序号项目数量单位备注1土石方开挖19420m3含路基2土石方回填22728m3含路基3左侧施工道路250m泥结碎石路面（路基宽7.5m）4右侧施工道路210m5C20 混凝土145.7m3二级配6钢筋铅丝石笼2767m37金结制安1.285t8涵管36m3.施工布置1、施工道路施工所需用料通过现有的 213 国道、右岸 3#公路、右岸 2#公路及左岸 1#公路运至漫水桥施工区域。并自右岸 2#公路修一条施工便道至漫水桥施工区域。ZuxtA。2、水、电布置（1）施工作业面用水使用牛栏江江水。（2）施工用电：现场布置一台 30KW 柴油发电机组。4.施工工序4.1 漫水桥右侧施工工序4.1.1 施工工艺1、漫...
