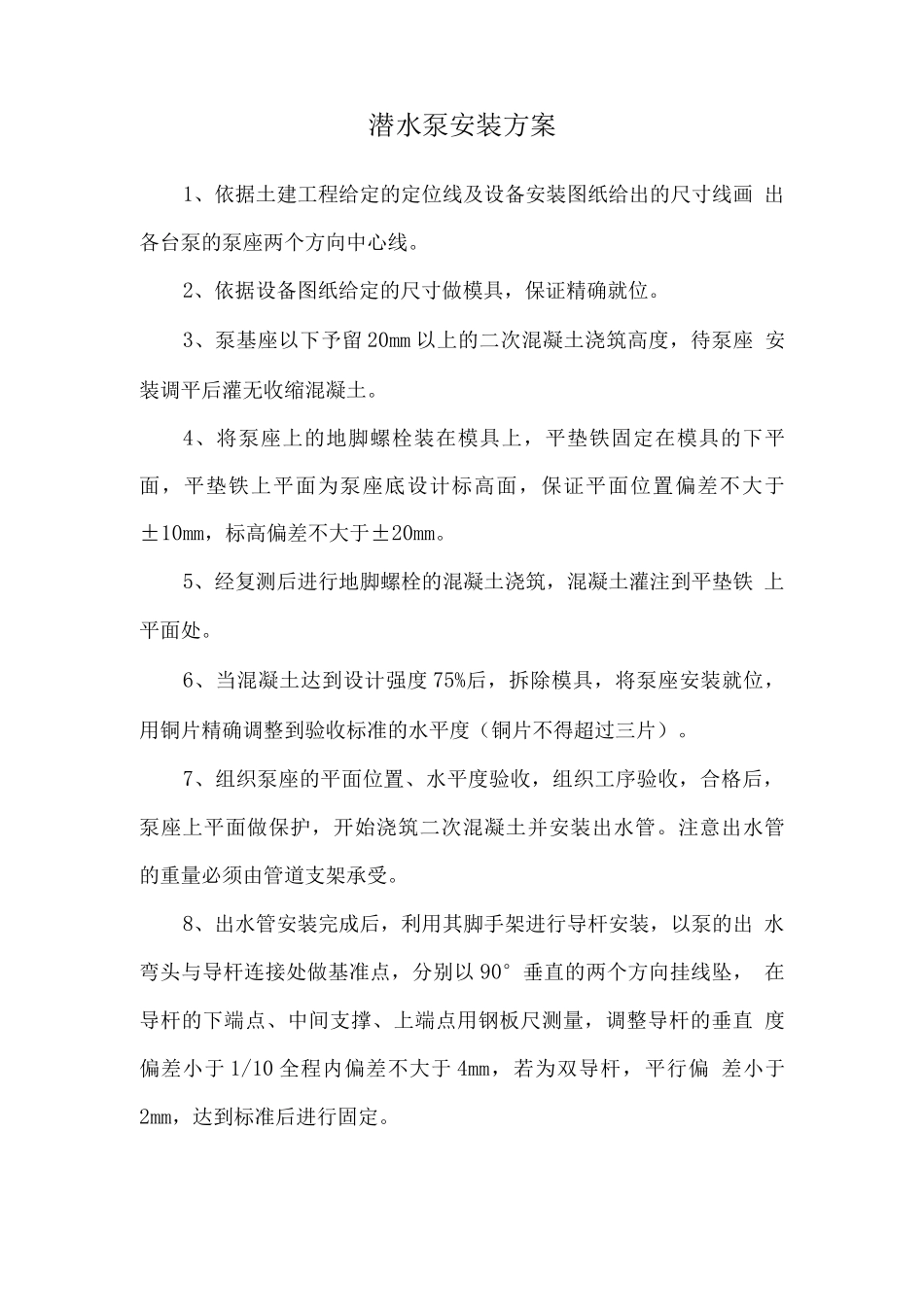

潜水泵安装方案1、依据土建工程给定的定位线及设备安装图纸给出的尺寸线画 出各台泵的泵座两个方向中心线。2、依据设备图纸给定的尺寸做模具，保证精确就位。3、泵基座以下予留 20mm 以上的二次混凝土浇筑高度，待泵座 安装调平后灌无收缩混凝土。4、将泵座上的地脚螺栓装在模具上，平垫铁固定在模具的下平 面，平垫铁上平面为泵座底设计标高面，保证平面位置偏差不大于 ±10mm，标高偏差不大于±20mm。5、经复测后进行地脚螺栓的混凝土浇筑，混凝土灌注到平垫铁 上平面处。6、当混凝土达到设计强度 75%后，拆除模具，将泵座安装就位， 用铜片精确调整到验收标准的水平度（铜片不得超过三片）。7、组织泵座的平面位置、水平度验收，组织工序验收，合格后， 泵座上平面做保护，开始浇筑二次混凝土并安装出水管。注意出水管 的重量必须由管道支架承受。8、出水管安装完成后，利用其脚手架进行导杆安装，以泵的出 水弯头与导杆连接处做基准点，分别以 90°垂直的两个方向挂线坠， 在导杆的下端点、中间支撑、上端点用钢板尺测量，调整导杆的垂直 度偏差小于 1/10 全程内偏差不大于 4mm，若为双导杆，平行偏 差小于2mm，达到标准后进行固定。9、清理泵腔，手动盘车合格后。将电缆与吊链固定在一起（当 所用电缆较长时，征求供货商的意见后，进行适当固定），用汽车起 重机进行泵体吊装（利用泵体上的吊环），使泵沿导杆顺直滑下、就 位。调整水泵出水与出水弯头结合处对正、平直密合，适当调整链 条的松紧度，做好交验准备工作。10、检验（1）安装后按技术指标进行检验并符合要求。（2）在供货商指导下加注润滑油脂。（3）清理现场，根据池中容量进行调整带负荷运行，检测泵的 流量、扬程及效率是否附和设计要求。并且运转平稳、无异常声音和 震动，电机电流正常。检测电机安全保护装置是否附合潜水泵技术要 求。
