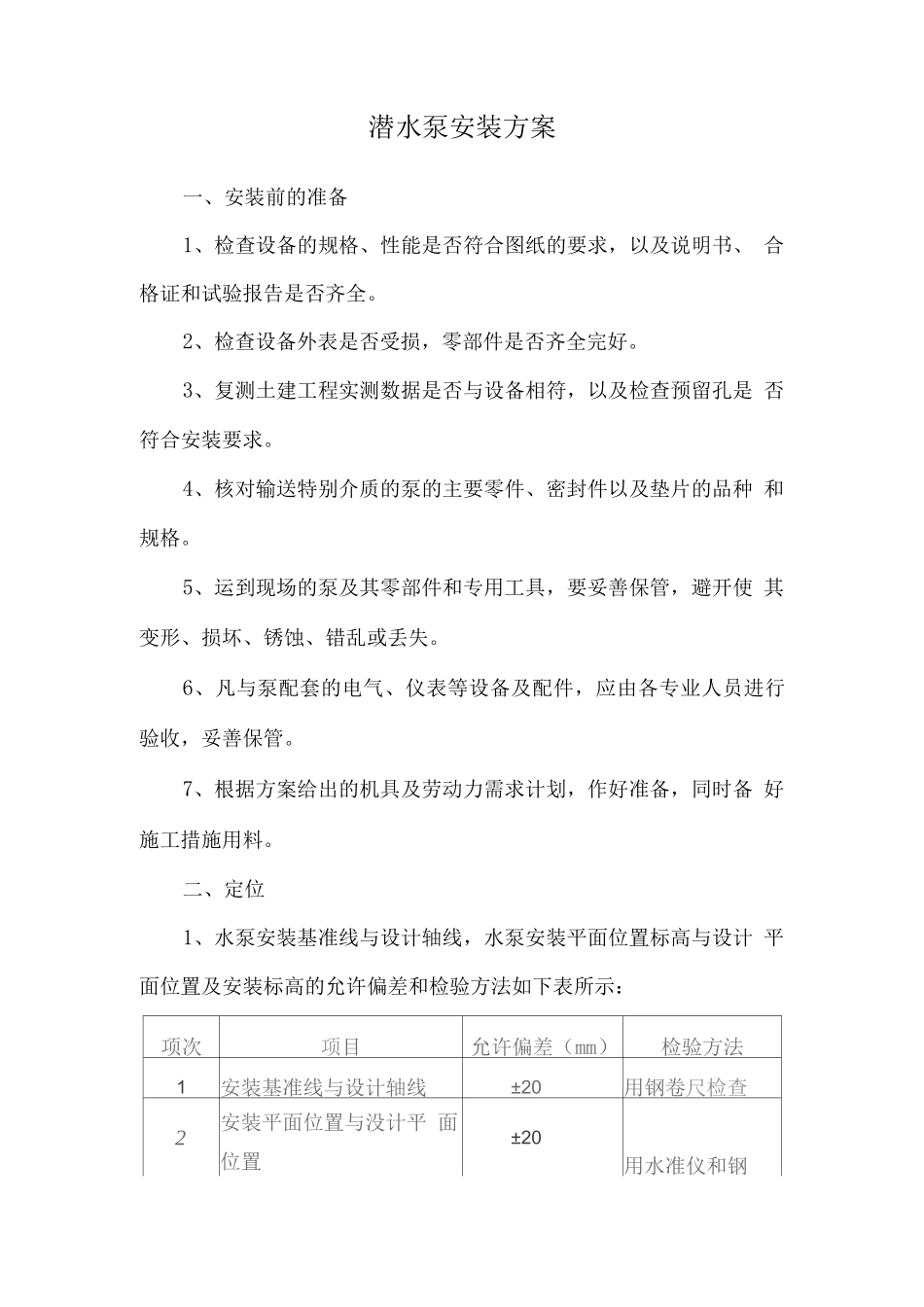

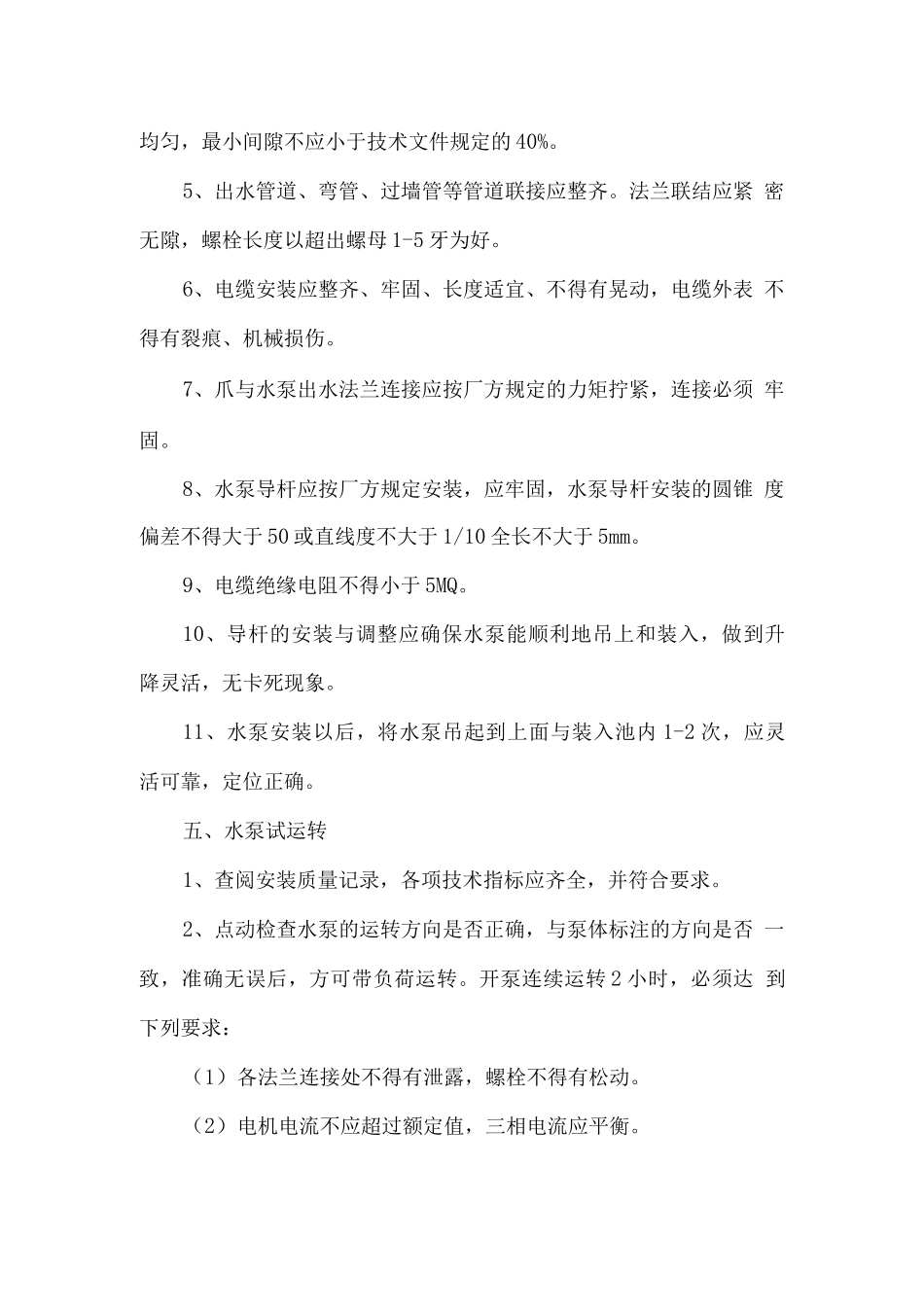

潜水泵安装方案一、安装前的准备1、检查设备的规格、性能是否符合图纸的要求，以及说明书、 合格证和试验报告是否齐全。2、检查设备外表是否受损，零部件是否齐全完好。3、复测土建工程实测数据是否与设备相符，以及检查预留孔是 否符合安装要求。4、核对输送特别介质的泵的主要零件、密封件以及垫片的品种 和规格。5、运到现场的泵及其零部件和专用工具，要妥善保管，避开使 其变形、损坏、锈蚀、错乱或丢失。6、凡与泵配套的电气、仪表等设备及配件，应由各专业人员进行 验收，妥善保管。7、根据方案给出的机具及劳动力需求计划，作好准备，同时备 好施工措施用料。二、定位1、水泵安装基准线与设计轴线，水泵安装平面位置标高与设计 平面位置及安装标高的允许偏差和检验方法如下表所示：项次项目允许偏差（mm）检验方法1安装基准线与设计轴线±20用钢卷尺检查2安装平面位置与没计平 面位置±20用水准仪和钢3安装标局与设计标局 「±20-10尺检查2、泵找平常，安装基准的选择和水平度的允许偏差必须符合泵 技术文件的规定。一般横向水平度的允许偏差为 0.10 毫米侏，安装 基准部位的纵向水平度允许偏差为 0.05 毫米/米，不得用松紧地脚螺 栓的办法调整找平及找正值。三、地脚螺栓和垫铁1、地脚螺栓：应垂直，螺母应拧紧，扭力矩应均匀螺母与垫圈、 垫圈与底座接触应紧密。2、垫铁：垫铁组应放置平稳，位置合适，接触紧密，每组的块 数不应超过 3 块，找平后电焊焊牢，经检查后进行 2 次灌浆。3、脚螺栓的光杆部份应无油污或氧化皮，螺纹部份涂油脂。4、地脚螺栓不应碰孔底，螺栓上的任一部位离孔壁的距离不得 小于 15 毫米；5、拧紧地脚螺栓应在预留孔内的混凝土达到设计强度 75%以上 时进行。四、水泵安装1、弯座下法兰（进水法兰）垂直度允许偏差不得大于 1 /102、弯座上法兰（出水法兰）横向水平度允许偏差不得大于 1/103、水泵出水中心与弯座下法兰中心、允许偏差不得大于 5mm。检验方法：铅锤吊线及钢板尺测量。4、叶轮外缘与泵壳之间的径向间隙应符合产品技术要求，间隙 应均匀，最小间隙不应小于技术文件规定的 40%。5、出水管道、弯管、过墙管等管道联接应整齐。法兰联结应紧 密无隙，螺栓长度以超出螺母 1-5 牙为好。6、电缆安装应整齐、牢固、长度适宜、不得有晃动，电缆外表 不得有裂痕、机械损伤。7、爪与水泵出水法兰连接应按厂方规定的力矩拧紧，连接必须 牢固。8、水泵导杆应按厂方规定安装...
