潜水搅拌器推进器安装方案

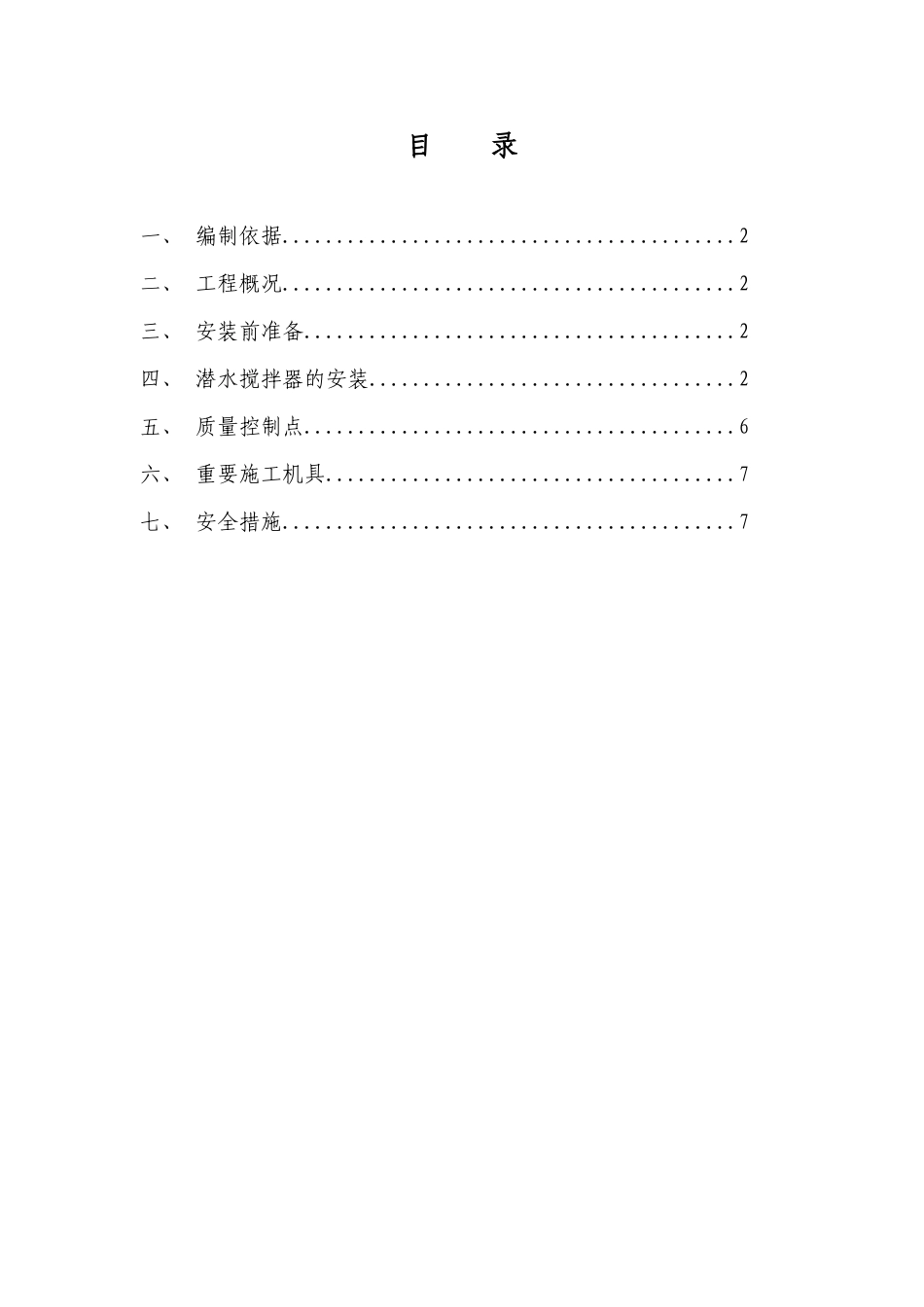

目 录一、 编制依据..........................................2二、 工程概况..........................................2三、 安装前准备........................................2四、 潜水搅拌器的安装..................................2五、 质量控制点........................................6六、 重要施工机具......................................7七、 安全措施..........................................7一、编制依据：1、施工图纸2、《城市污水解决厂工程质量验收法律规范》 GB 50334-20253、《潜水搅拌机》 CJ/T 109—20254、《机械设备安装工程施工及验收通用法律规范》 GB50231-20255、厂家安装指导资料及安装指导意见二、工程概况 生物反映池共四座，潜水搅拌器共 104 套，每个池内安装 26 套，每套由上部支撑、主导杆、斜支撑、悬臂插筒、移动悬臂、搅拌器组成，潜水搅拌器在池内的重要作用为加强搅拌功能，防止污泥沉淀。三、安装前准备1、设备到货后由业主单位组织监理单位、供货商及施工单位到现场进行设备的检查及初步验收和交接，对明显不符合规定的产品进行更换。2、将潜水搅拌器部件分台转运到每台安装区域，主导杆严禁摆放在走道板上。3、在厂家的指导下预组装 1-2 台搅拌器支架，看是否与设计规定有误差，如出现误差，及时上报监理单位及业主单位，并与厂家联系，出具相应的解决方法及解决意见。四、潜水搅拌器的安装测量放线：a:主导杆及上部支撑件的中心线:以两渠壁为基准取其中心点，共取两点，一点取在主导杆附近位置，此外一点取在主导杆前面，尽大量取远距离点，用经纬仪测出两点直线，并在靠主导杆位置用石笔尽也许长的划出这条直线，此线定义为水流方向线。b：用经纬仪以水流线引到渠顶测出上部支撑件中心线，并做好相应标记。c:所有部件的定位线必须标记为十字中线，十字中心线的长度必须大于连接件的宽度与长度，并保证交叉位置为 900夹角，方便连接件安装完后复测。1、上部支撑安装1.1 在两渠壁顶部（走道板上平面以下 100mm）以上部支撑件中心点位置引出螺栓孔位置，并标出定位点。1.2 用上部支撑件对比定位点确认无误后用电锤钻孔，用高压气筒吹扫化学锚栓孔，吹扫不应少于三次，吹扫完后用试管刷再次对孔壁时行清理，清理洁净后告知监理工程师、业主代表及厂家现场指导人员确认无误后方可进行下一步工序。1.3 把化学药剂袋放入螺栓孔洞中，用手电钻与套筒固定好化学...
