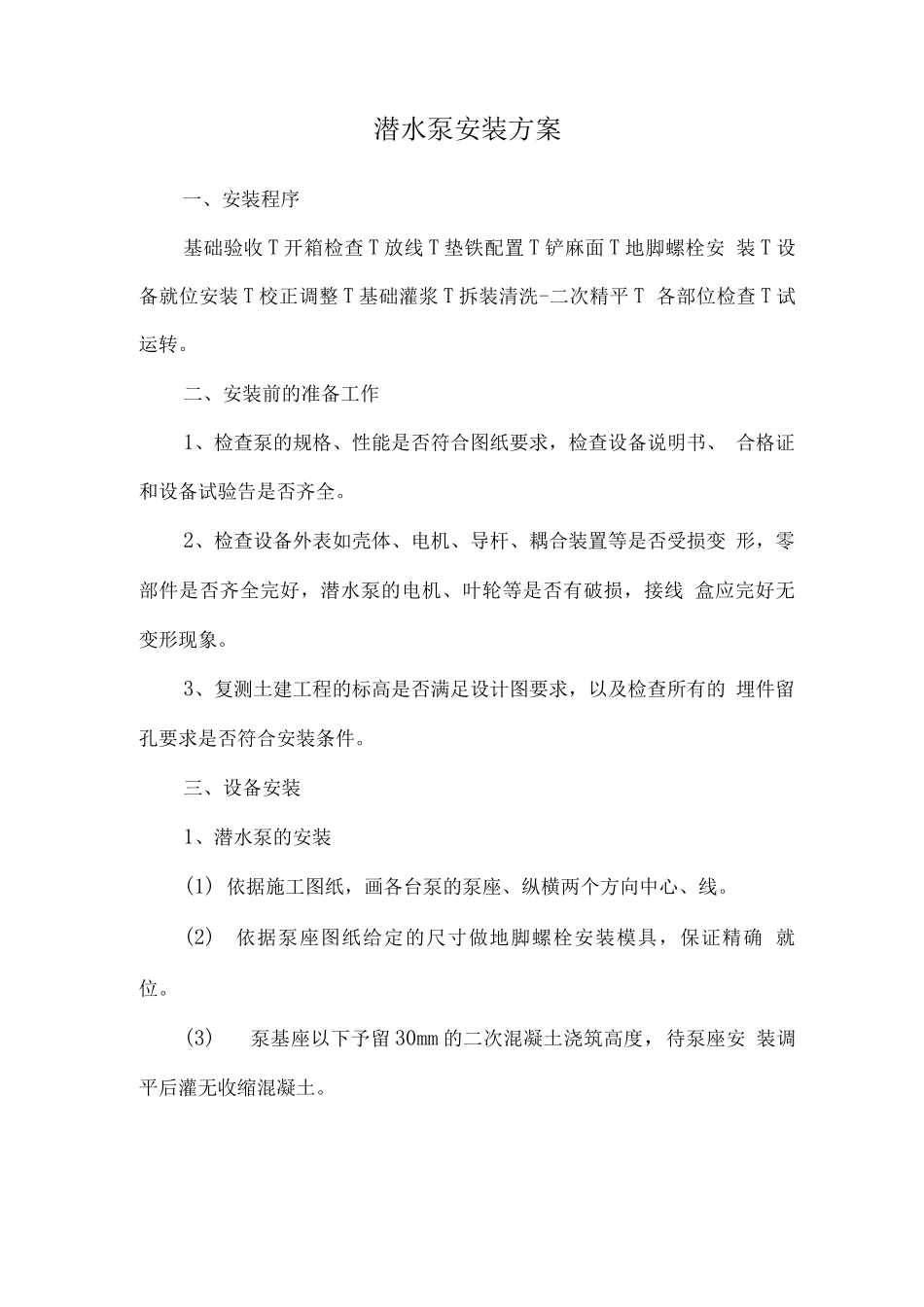

潜水泵安装方案一、安装程序基础验收 T 开箱检查 T 放线 T 垫铁配置 T 铲麻面 T 地脚螺栓安 装 T 设备就位安装 T 校正调整 T 基础灌浆 T 拆装清洗-二次精平 T 各部位检查 T 试运转。二、安装前的准备工作1、检查泵的规格、性能是否符合图纸要求，检查设备说明书、 合格证和设备试验告是否齐全。2、检查设备外表如壳体、电机、导杆、耦合装置等是否受损变 形，零部件是否齐全完好，潜水泵的电机、叶轮等是否有破损，接线 盒应完好无变形现象。3、复测土建工程的标高是否满足设计图要求，以及检查所有的 埋件留孔要求是否符合安装条件。三、设备安装1、潜水泵的安装(1) 依据施工图纸，画各台泵的泵座、纵横两个方向中心、线。(2)依据泵座图纸给定的尺寸做地脚螺栓安装模具，保证精确 就位。(3)泵基座以下予留 30mm 的二次混凝土浇筑高度，待泵座安 装调平后灌无收缩混凝土。（4）将泵座上的地脚螺栓装在 30mm 厚钢板模具上，平垫铁固 定在模具的下平面，保证平面位置偏差不大于±10mm，标高偏差不大 于±20mm。（5）经检测后用大于基础标号的细石混凝土灌浆，混凝土灌注 到模具下平面。（6）当混凝土达到设计强度 75%后，拆除模具，将泵座安装就 位，用不锈钢板精确调整到验收标准的水平度（不得超过三块）。（7）泵座平面位置、水平度、工序验收合格后，开始浇筑二次 混凝土并安装出水管。出水管必须按设计要求设立牢固的管道支架， 泵座不得直接承受外力。（8）出水管安装完成后，利用其脚手架进行导杆安装，以泵的 出水弯头与导杆连接处做基准点，分别以 90°垂直的两个方向挂线坠， 在导杆的下端点、中间支撑、上端点用钢板尺测量，调整导杆的垂直 度偏差小于1/10 全程内偏差不大于 4mm，双导杆，平行偏差小 于 2mm，进行固定。（9）清理泵腔，手动盘车合格后。将电缆与吊链分别固定在规 定位置，用车间内起重机利用泵体上的吊环进行泵体吊装，使泵沿导 杆顺直滑下、就位。调整水泵出水与泵座弯头结合处使其对正，结 合处用厂家提供橡胶法兰垫密合，适当调整链条的松紧度，做好试车、 交验准备工作。2、整体出厂的离心泵、污泥泵在防锈保证期内，其内部零件不宜拆卸，清洗和检查应符合设备技术文件规定。3、整体安装的泵纵向安装水平偏差不应大于 0.10/1,横向安 装水平偏差不应大于 0.20/10 测量时应选在泵的进出法兰面或 其它水平面。4、泵的找正：驱动机轴与泵轴以联轴器连接时，两...
