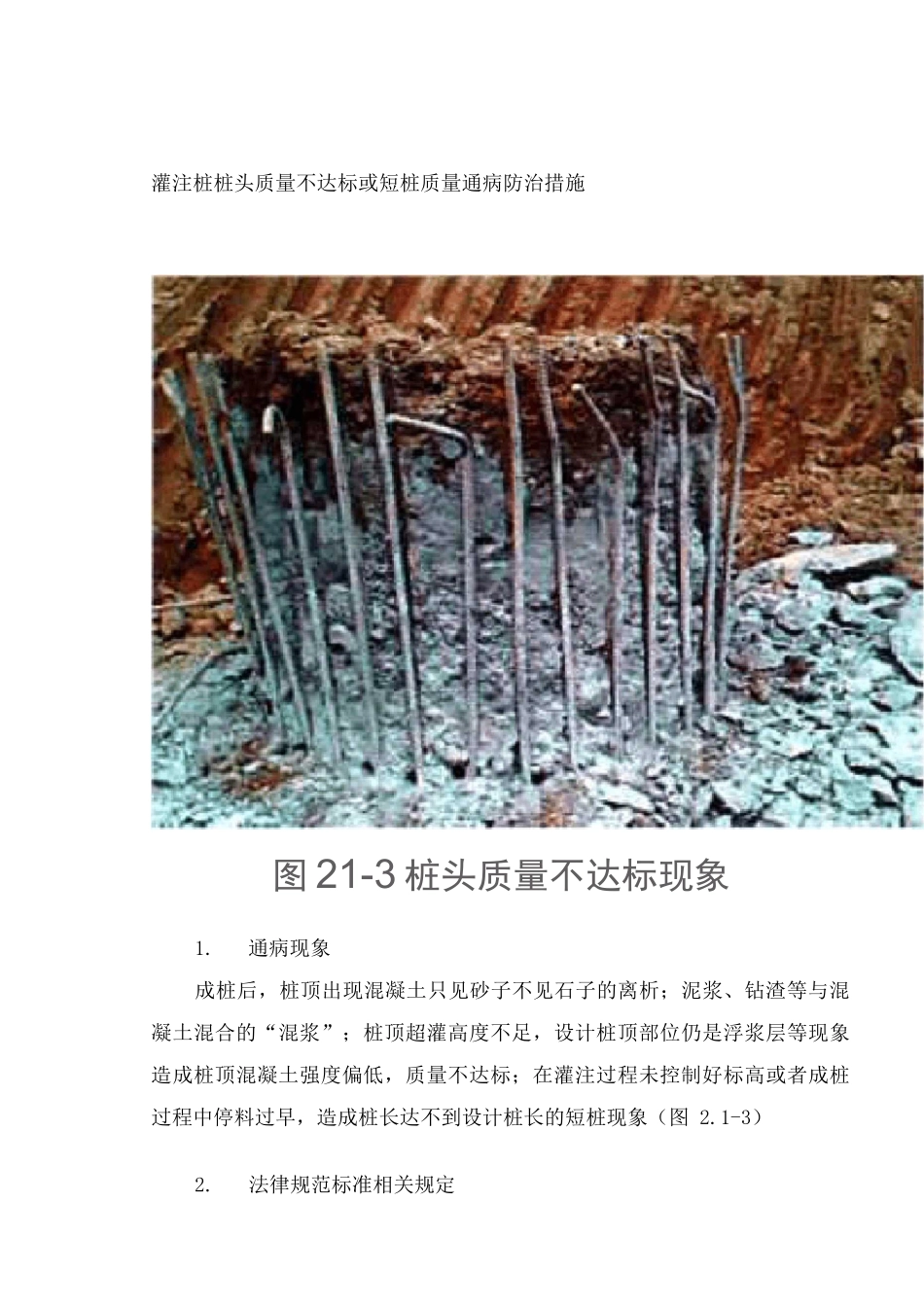

灌注桩桩头质量不达标或短桩质量通病防治措施图 21-3 桩头质量不达标现象1.通病现象成桩后，桩顶出现混凝土只见砂子不见石子的离析；泥浆、钻渣等与混凝土混合的“混浆”；桩顶超灌高度不足，设计桩顶部位仍是浮浆层等现象造成桩顶混凝土强度偏低，质量不达标；在灌注过程未控制好标高或者成桩过程中停料过早，造成桩长达不到设计桩长的短桩现象（图 2.1-3）2.法律规范标准相关规定(1 )设计法律规范标准相关规定1 )《城市桥梁设计法律规范》CJJ 11-20252) 《公路桥涵地基与基础设计法律规范》JTG D63-27(2)施工法律规范标准相关规定《公路桥涵施工技术法律规范》JTG/T F50-20259.2.11 灌注水下混凝土应符合下列规定：9 混凝土灌注至桩顶部位时，应实行措施保持导管内的混凝土压力，避开桩顶泥浆密度过大而产生泥团或桩顶混凝土不密实、松散等现象；在灌注将近结束时，应核对混凝土的灌入数量，确定所测混凝土的灌注高度是否正确。灌注的桩顶高程应比设计高程高出不小于 0.5m，当存在地质较差、孔内泥浆密度过大、桩径较大等情况时，应适当提高其超灌的高度；超灌的多余部分在承台施工前或接桩前应凿除，凿除后的桩头应密实、无松散层。3. 原因分析(1) 技术交底有不到位之处，内容不够全面。(2) 现场技术员缺乏质量意识，未掌握水下混凝土施工有关规定要求和注意事项。(3) 首批混凝土本身的质量问题，搅拌不熟，或混凝土中石料级配不好，混凝土和易性差。(4) 浇筑过程中，少量混凝土从贮料斗外直接漏到孔内，形成离析，砂浆浮在上面与泥浆混合。(5) 混浆主要是清孔不彻底，泥浆比重较大，浇桩过程中，沉淀变厚而下沉和混凝土混合 O（6）灌注尾声，施工人员量测桩顶超灌高度失误，超灌高度不足。（7）灌注混凝土过程中，未设专人常常测量水中混凝土面的高度。4. 预防措施（1）施工措施1）认真熟读施工图，准确测量护筒顶标高并正确交底；终孔检查孔深时除采纳测 绳测量还必须采纳钢尺对测绳进行复核测量，当发现孔深不够时不得终孔；混凝土灌注 时超灌 0.5 1.0m。2）浇灌前应检查钻机、搅拌机、发电机组等设备，确保其在桩身混凝土浇灌过程中运行良好，并注意机械设备日常维护保养。3）清孔要彻底，灌注水下混凝土前要测泥浆指标，不达标要二次清孔。4）浇筑过程中，加强现场测试，根据实际浇筑用量和混凝土面上升高度的关系，推算好最终用量。5）灌注桩接近结束时，应用尼龙绳绑一金属重物，探入孔中，金属与混凝土内的 石...
