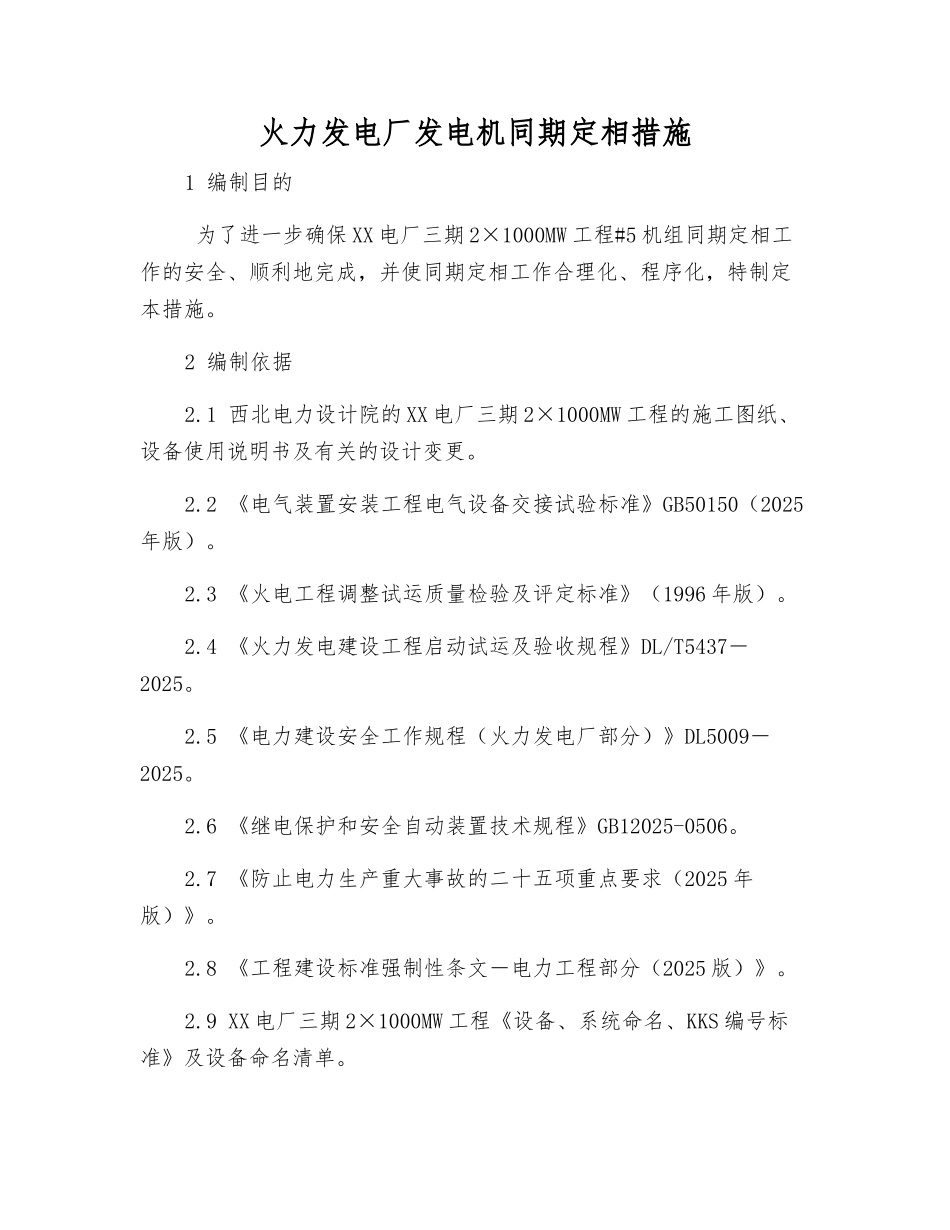

火力发电厂发电机同期定相措施

火力发电厂发电机同期定相措施1 编制目的 为了进一步确保 XX 电厂三期 2×1000MW 工程#5 机组同期定相工作的安全、顺利地完成，并使同期定相工作合理化、程序化，特制定本措施。2 编制依据2.1 西北电力设计院的 XX 电厂三期 2×1000MW 工程的施工图纸、设备使用说明书及有关的设计变更。2.2 《电气装置安装工程电气设备交接试验标准》GB50150（2025年版）。2.3 《火电工程调整试运质量检验及评定标准》（1996 年版）。2.4 《火力发电建设工程启动试运及验收规程》DL/T5437－2025。2.5 《电力建设安全工作规程（火力发电厂部分）》DL5009－2025。2.6 《继电保护和安全自动装置技术规程》GB12025-0506。2.7 《防止电力生产重大事故的二十五项重点要求（2025 年版）》。2.8 《工程建设标准强制性条文－电力工程部分（2025 版）》。2.9 XX 电厂三期 2×1000MW 工程《设备、系统命名、KKS 编号标准》及设备命名清单。3 概述3.1 系统简介 XX 电厂三期 2×1000MW 工程#5 机组采纳发电机－主变压器组单元接线，发电机出口设置断路器，发电机出口封母上连接励磁变压器。主变压器低压侧连接#5A 厂高变、#5B 厂高变，主变压器经一个半断路器接入 500kV 电网。3.2 措施的执行3.2.1 本措施获得经批准后，工作人员应遵照执行。3.2.2 受电前须组织对系统进行联合大检查。3.2.3 受电前须成立受电领导小组，组织协调受电工作。3.2.4 未尽事宜，经受电领导小组协调后交有关方面执行。4 受电范围 #5 机组发电机机端 PT 和封闭母线。5 受电应具备的条件5.1 列入受电范围的一、二次电气设备已按设计全部安装完毕，并经验收合格。受电范围以内的一、二次设备单体试验全部结束，记录完整并经验收合格。5.2 受电设备的继电保护装置已校验完毕，已按有效定值通知单整定结束，符合保护校验规程及有关技术文件的要求，相关的各种仪表均经校验合格，均已验收合格，保护带开关传动试验已完成。5.3 受电部分的测量、计量及远动回路已完善，具备受电条件。5.4 受电部分电流、电压回路已调试完毕，电流差动极性配置正确。5.5 受电部分控制、信号等回路已调试完毕，且符合有关技术、设计要求，并具备投运条件。5.6 受电范围以内所有设备传动试验结束，符合设计法律规范和要求。5.7 一、二次设备代号已命名，标识清楚、齐全，符合命名标准。5.8 受电部分工作接地，安全接地符合标准，达到设计要求，并经验收合格。5.9 所...
