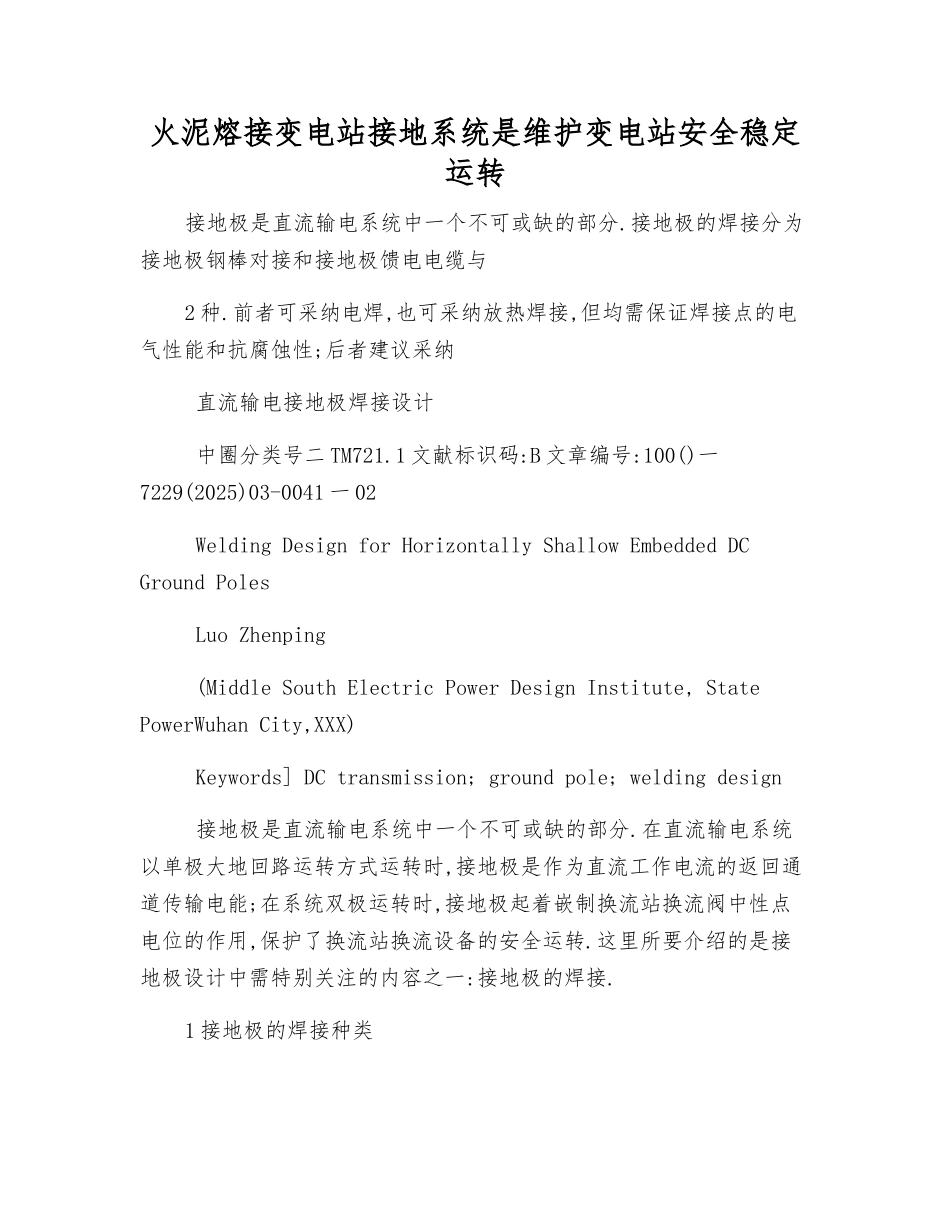

火泥熔接变电站接地系统是维护变电站安全可靠运行

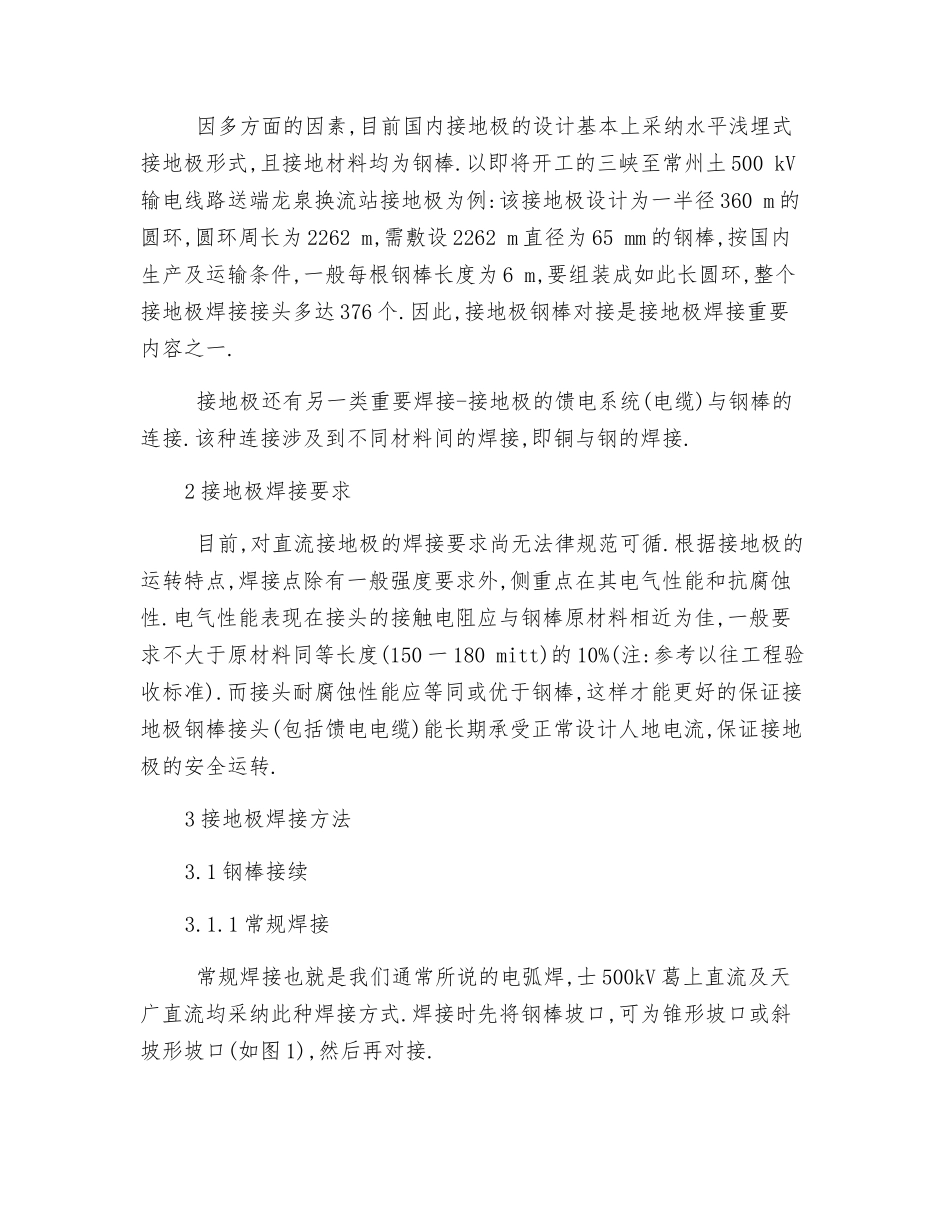

火泥熔接变电站接地系统是维护变电站安全稳定运转接地极是直流输电系统中一个不可或缺的部分.接地极的焊接分为接地极钢棒对接和接地极馈电电缆与2 种.前者可采纳电焊,也可采纳放热焊接,但均需保证焊接点的电气性能和抗腐蚀性;后者建议采纳 直流输电接地极焊接设计 中圈分类号二 TM721.1 文献标识码:B 文章编号:100()一7229(2025)03-0041 一 02 Welding Design for Horizontally Shallow Embedded DC Ground Poles Luo Zhenping (Middle South Electric Power Design Institute, State PowerWuhan City,XXX) Keywords] DC transmission; ground pole; welding design 接地极是直流输电系统中一个不可或缺的部分.在直流输电系统以单极大地回路运转方式运转时,接地极是作为直流工作电流的返回通道传输电能;在系统双极运转时,接地极起着嵌制换流站换流阀中性点电位的作用,保护了换流站换流设备的安全运转.这里所要介绍的是接地极设计中需特别关注的内容之一:接地极的焊接.1 接地极的焊接种类 因多方面的因素,目前国内接地极的设计基本上采纳水平浅埋式接地极形式,且接地材料均为钢棒.以即将开工的三峡至常州土 500 kV输电线路送端龙泉换流站接地极为例:该接地极设计为一半径 360 m 的圆环,圆环周长为 2262 m,需敷设 2262 m 直径为 65 mm 的钢棒,按国内生产及运输条件,一般每根钢棒长度为 6 m,要组装成如此长圆环,整个接地极焊接接头多达 376 个.因此,接地极钢棒对接是接地极焊接重要内容之一. 接地极还有另一类重要焊接-接地极的馈电系统(电缆)与钢棒的连接.该种连接涉及到不同材料间的焊接,即铜与钢的焊接.2 接地极焊接要求 目前,对直流接地极的焊接要求尚无法律规范可循.根据接地极的运转特点,焊接点除有一般强度要求外,侧重点在其电气性能和抗腐蚀性.电气性能表现在接头的接触电阻应与钢棒原材料相近为佳,一般要求不大于原材料同等长度(150 一 180 mitt)的 10%(注:参考以往工程验收标准).而接头耐腐蚀性能应等同或优于钢棒,这样才能更好的保证接地极钢棒接头(包括馈电电缆)能长期承受正常设计人地电流,保证接地极的安全运转.3 接地极焊接方法3.1 钢棒接续3.1.1 常规焊接 常规焊接也就是我们通常所说的电弧焊,士 500kV 葛上直流及天广直流均采纳此种焊接方式.焊接时先将钢棒坡口,可为锥形坡口或斜坡形坡口(如图 1),然后再对接. 一般情况下,接地极钢棒埋人地下 2.5 一 3 m...
