热电偶特性及其应用研究实验报告

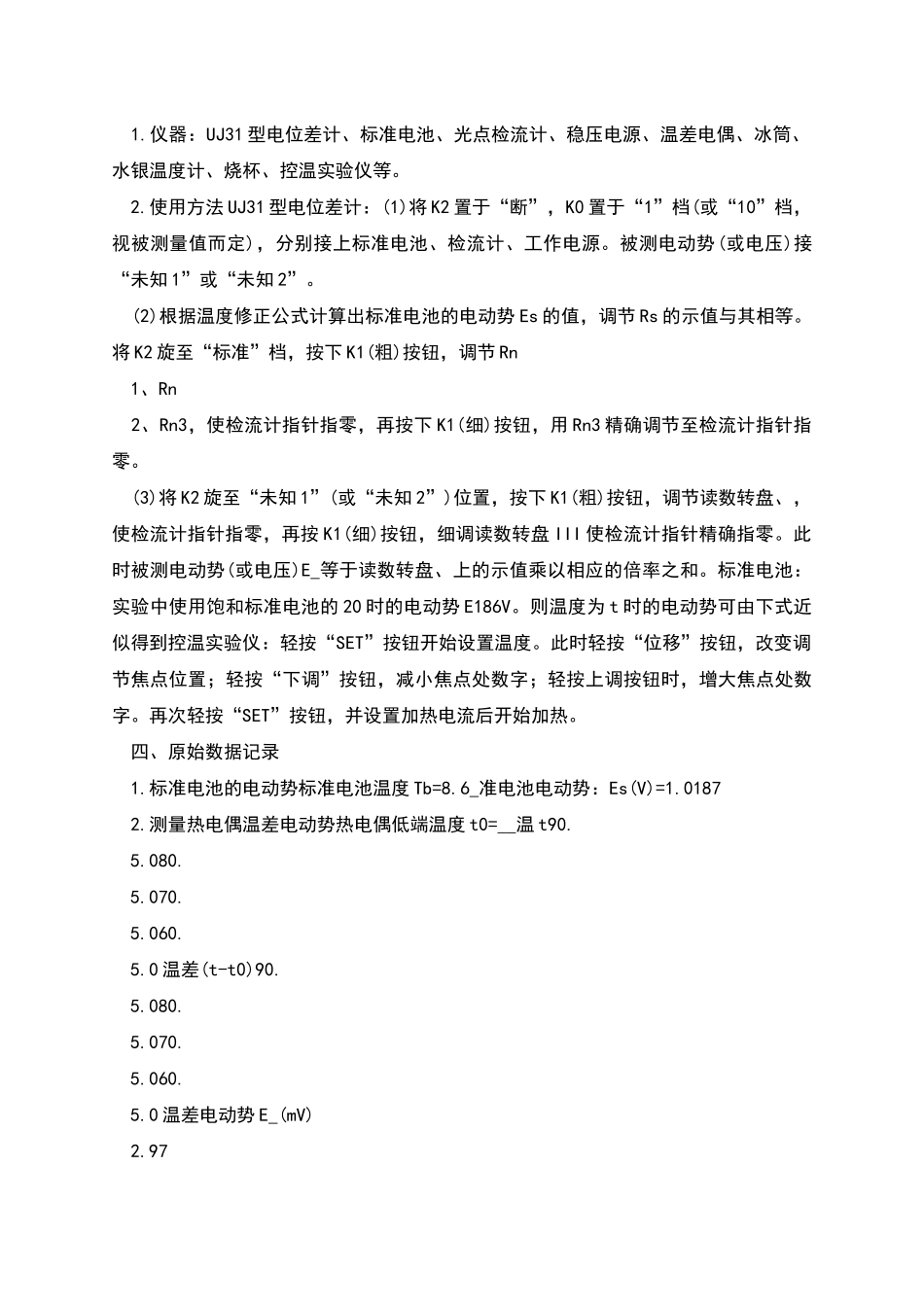

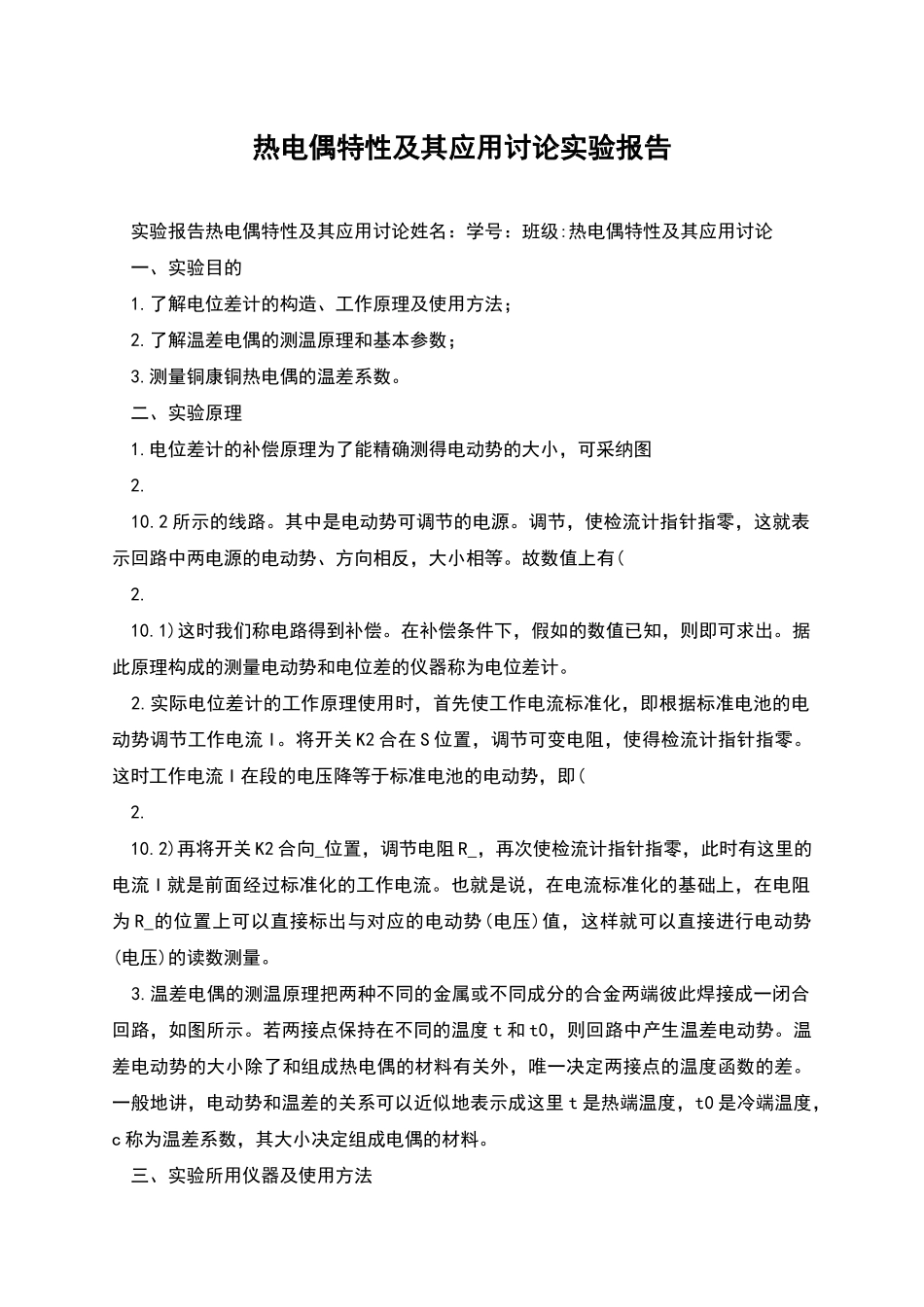

热电偶特性及其应用讨论实验报告 实验报告热电偶特性及其应用讨论姓名：学号：班级:热电偶特性及其应用讨论 一、实验目的 1.了解电位差计的构造、工作原理及使用方法； 2.了解温差电偶的测温原理和基本参数； 3.测量铜康铜热电偶的温差系数。 二、实验原理 1.电位差计的补偿原理为了能精确测得电动势的大小，可采纳图 2. 10.2 所示的线路。其中是电动势可调节的电源。调节，使检流计指针指零，这就表示回路中两电源的电动势、方向相反，大小相等。故数值上有( 2. 10.1)这时我们称电路得到补偿。在补偿条件下，假如的数值已知，则即可求出。据此原理构成的测量电动势和电位差的仪器称为电位差计。 2.实际电位差计的工作原理使用时，首先使工作电流标准化，即根据标准电池的电动势调节工作电流 I。将开关 K2 合在 S 位置，调节可变电阻，使得检流计指针指零。这时工作电流 I 在段的电压降等于标准电池的电动势，即( 2. 10.2)再将开关 K2 合向_位置，调节电阻 R_，再次使检流计指针指零，此时有这里的电流 I 就是前面经过标准化的工作电流。也就是说，在电流标准化的基础上，在电阻为 R_的位置上可以直接标出与对应的电动势(电压)值，这样就可以直接进行电动势(电压)的读数测量。 3.温差电偶的测温原理把两种不同的金属或不同成分的合金两端彼此焊接成一闭合回路，如图所示。若两接点保持在不同的温度 t 和 t0，则回路中产生温差电动势。温差电动势的大小除了和组成热电偶的材料有关外，唯一决定两接点的温度函数的差。一般地讲，电动势和温差的关系可以近似地表示成这里 t 是热端温度，t0 是冷端温度，c 称为温差系数，其大小决定组成电偶的材料。 三、实验所用仪器及使用方法 1.仪器：UJ31 型电位差计、标准电池、光点检流计、稳压电源、温差电偶、冰筒、水银温度计、烧杯、控温实验仪等。 2.使用方法 UJ31 型电位差计：(1)将 K2 置于“断”，K0 置于“1”档(或“10”档，视被测量值而定)，分别接上标准电池、检流计、工作电源。被测电动势(或电压)接“未知 1”或“未知 2”。 (2)根据温度修正公式计算出标准电池的电动势 Es 的值，调节 Rs 的示值与其相等。将 K2 旋至“标准”档，按下 K1(粗)按钮，调节 Rn 1、Rn 2、Rn3，使检流计指针指零，再按下 K1(细)按钮，用 Rn3 精确调节至检流计指针指零。 (3)将 K2 旋至“未知 1”(或“未知 2”)位置，按下 K1(粗)按钮，调节读数转盘...
