焊接缺陷及检测方法

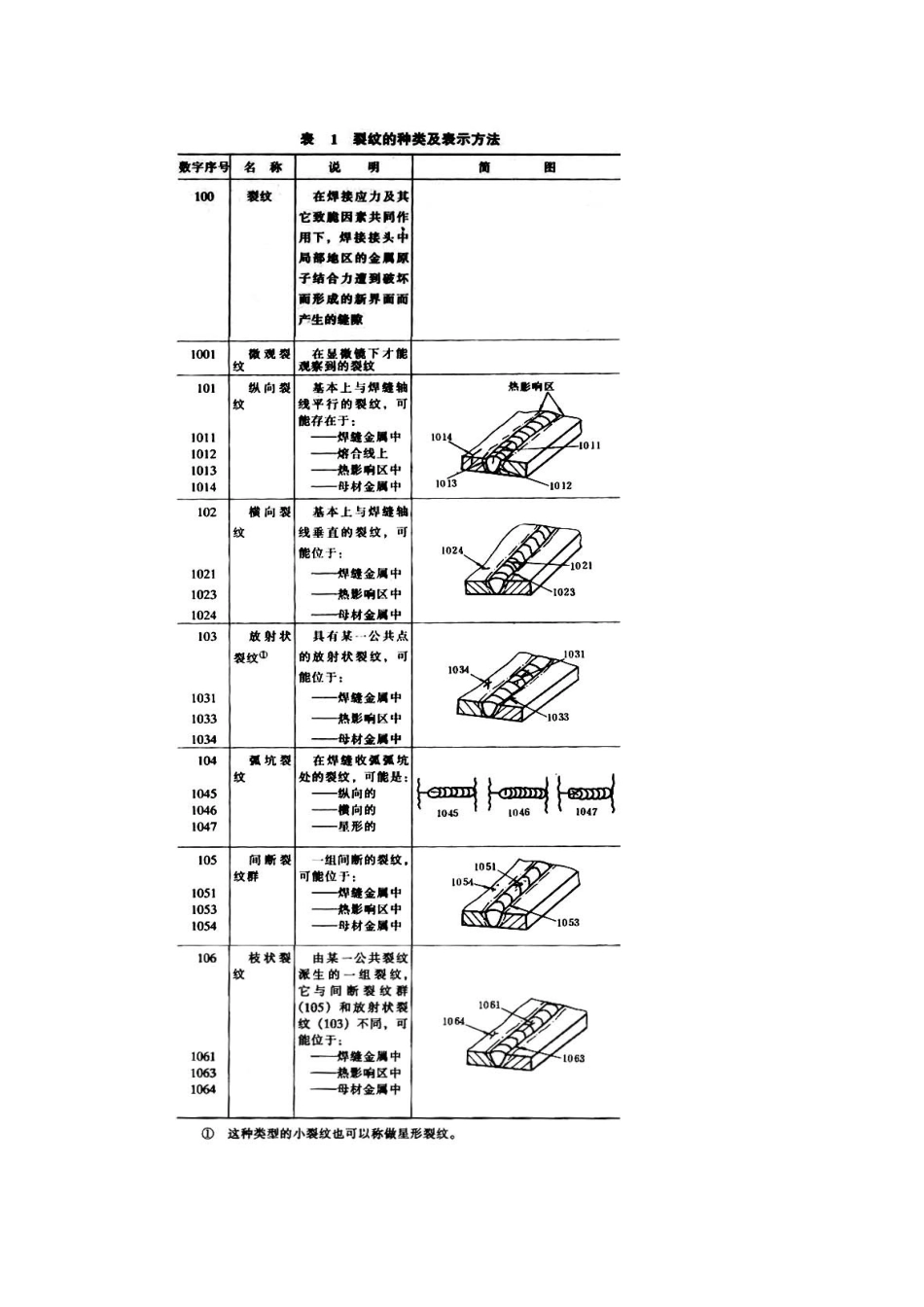

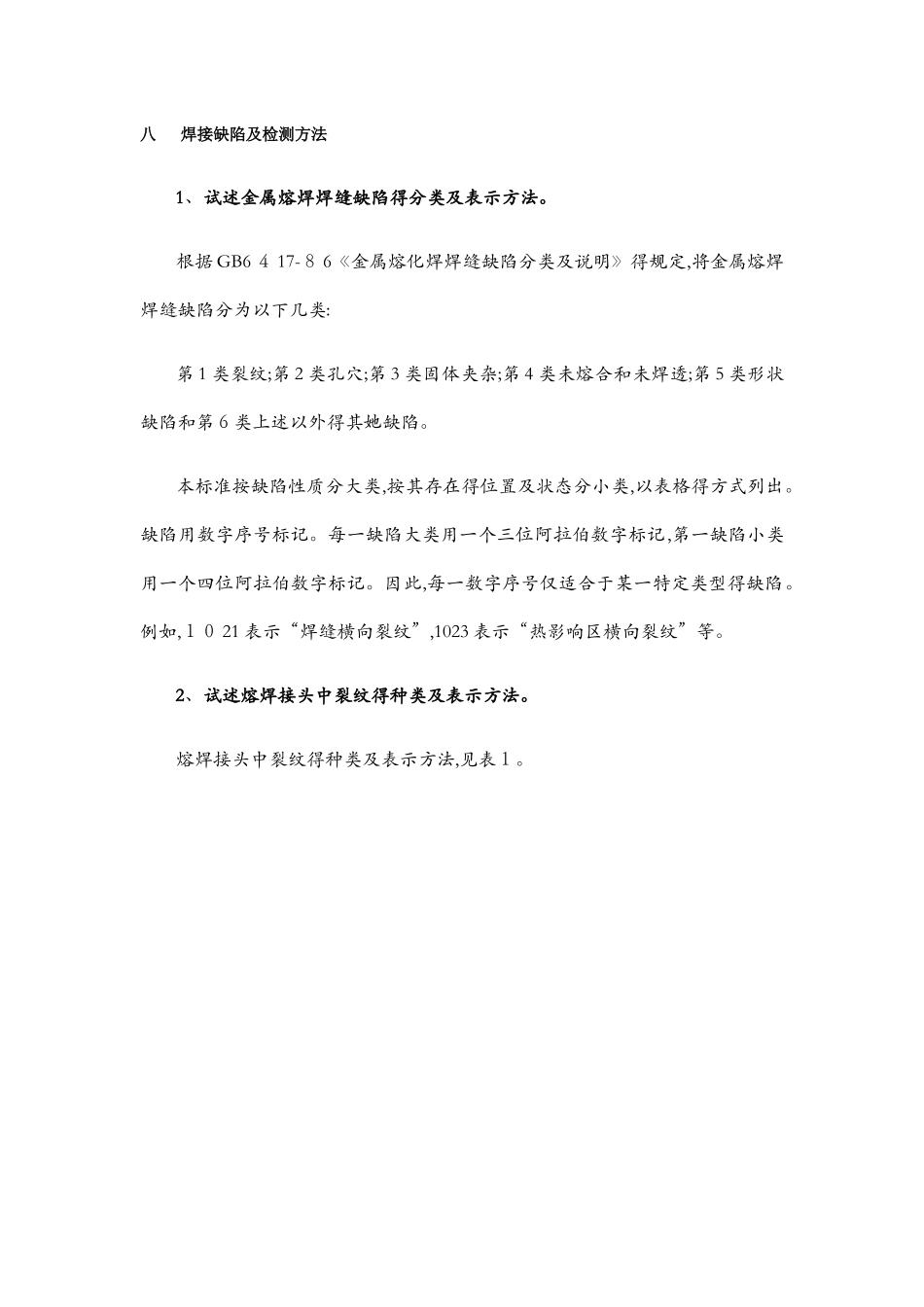

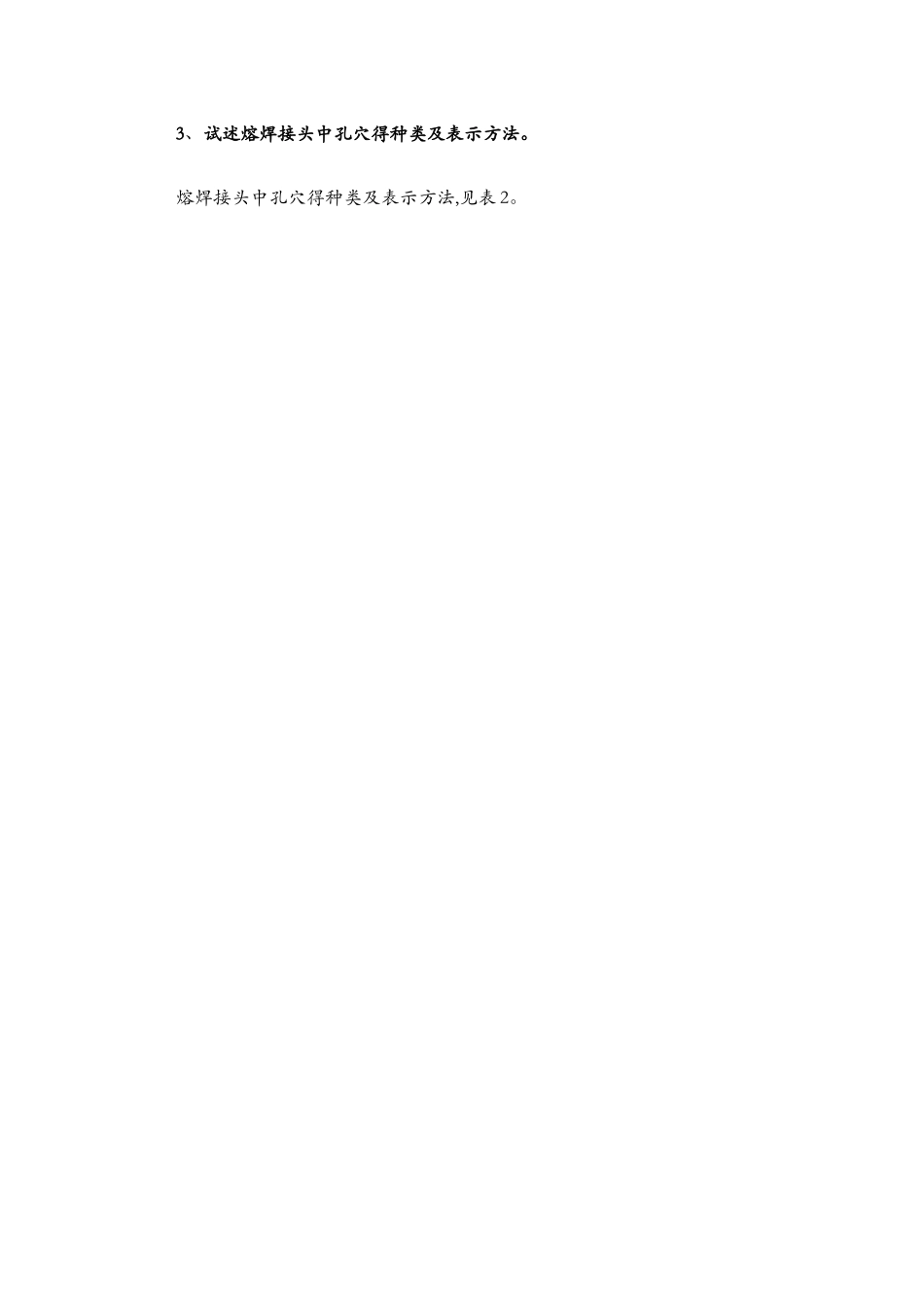

八 焊接缺陷及检测方法 1、试述金属熔焊焊缝缺陷得分类及表示方法。根据 GB6 ４ 17-８ 6《金属熔化焊焊缝缺陷分类及说明》得规定,将金属熔焊焊缝缺陷分为以下几类:第 1 类裂纹;第 2 类孔穴;第 3 类固体夹杂;第 4 类未熔合和未焊透;第 5 类形状缺陷和第６类上述以外得其她缺陷。本标准按缺陷性质分大类,按其存在得位置及状态分小类,以表格得方式列出。缺陷用数字序号标记。每一缺陷大类用一个三位阿拉伯数字标记,第一缺陷小类用一个四位阿拉伯数字标记。因此,每一数字序号仅适合于某一特定类型得缺陷。例如,１０ 21 表示“焊缝横向裂纹”,1023 表示“热影响区横向裂纹”等。2、试述熔焊接头中裂纹得种类及表示方法。熔焊接头中裂纹得种类及表示方法,见表１。3、试述熔焊接头中孔穴得种类及表示方法。熔焊接头中孔穴得种类及表示方法,见表 2。4、试述熔焊接头中固体夹杂得种类及表示方法。熔焊接头中固体夹杂得种类及表示方法,见表３。5、试述熔焊接头中未熔合和未焊透得种类及表示方法。熔焊接头中未熔合和未焊透得种类及表示方法,见表 4。6、试述熔焊接头中形状缺陷得种类及表示方法。熔焊接头中形状缺陷得种类及表示方法,见表 5。７、试述熔焊接头中其她缺陷得种类及表示方法。熔焊接头中其她缺陷得种类及表示方法,见表 6。表６ 其她缺陷得种类及表示方法数字序号名 称说 明600其她缺陷不能包括在 1~5 类缺陷得其她缺陷６ 01电弧擦伤在焊缝坡口外部引弧或打弧时产生于母材金属表面上得局部损伤602飞溅熔焊过程中,熔化得金属颗粒和熔渣向周围飞散得现象。这种飞散出得金属颗粒和熔渣习惯上也称为飞溅6 ０ 21钨飞溅 从钨电极过渡到母材金属表面或凝固焊缝金属表面上得钨颗粒６ 0 ３表面撕裂 不按操作规程拆除临时焊接得附件时产生于母材金属表面得损伤60 ４磨痕 不按操作规程打磨引起得局部表面损伤60 ５凿痕 不按操作规程使用扁铲或其她工具铲凿金属而产生得局部损伤６ 06打磨过量 由于打磨引起得焊件或焊缝得不允许得减薄６ 07608定 位 焊 缺 陷层间错位 不按规定程序熔敷得焊道8、什么就就是热裂纹?促使形成热裂纹得因素有哪些?焊接过程中,焊缝和热影响区金属冷却到固相线附近得高温区间产生得焊接裂纹即热裂纹。又称结晶裂纹。其特征就就是断口呈蓝黑色,即金属在高温被氧化得颜色,裂纹总就就是产生在焊缝正中心或垂直于焊缝鱼鳞波纹,焊缝表面可见得热裂纹呈不明显得锯齿状,或与焊缝波纹相垂直呈...
