煤化工公司脱碳闪蒸气变压吸附操作规程

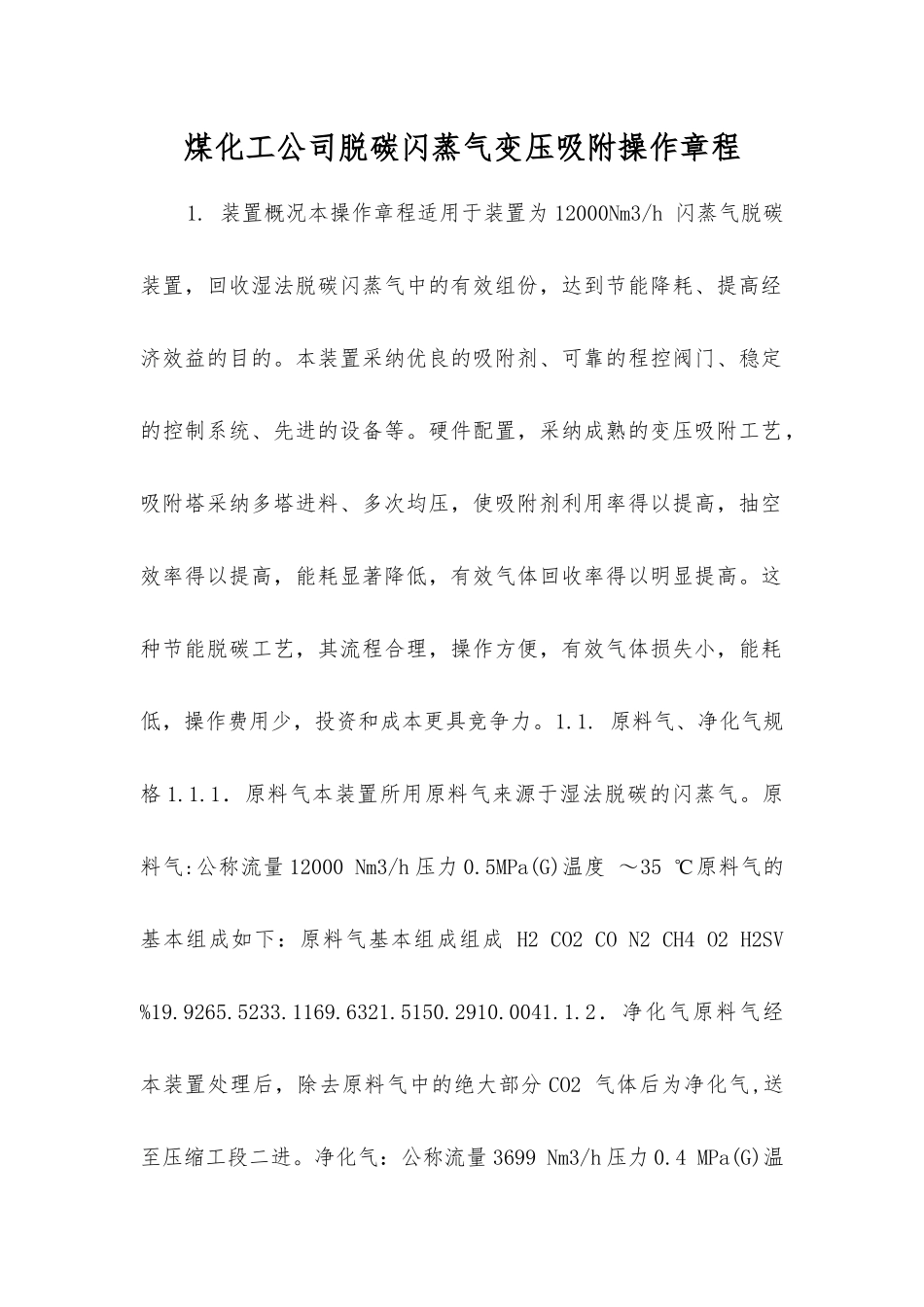

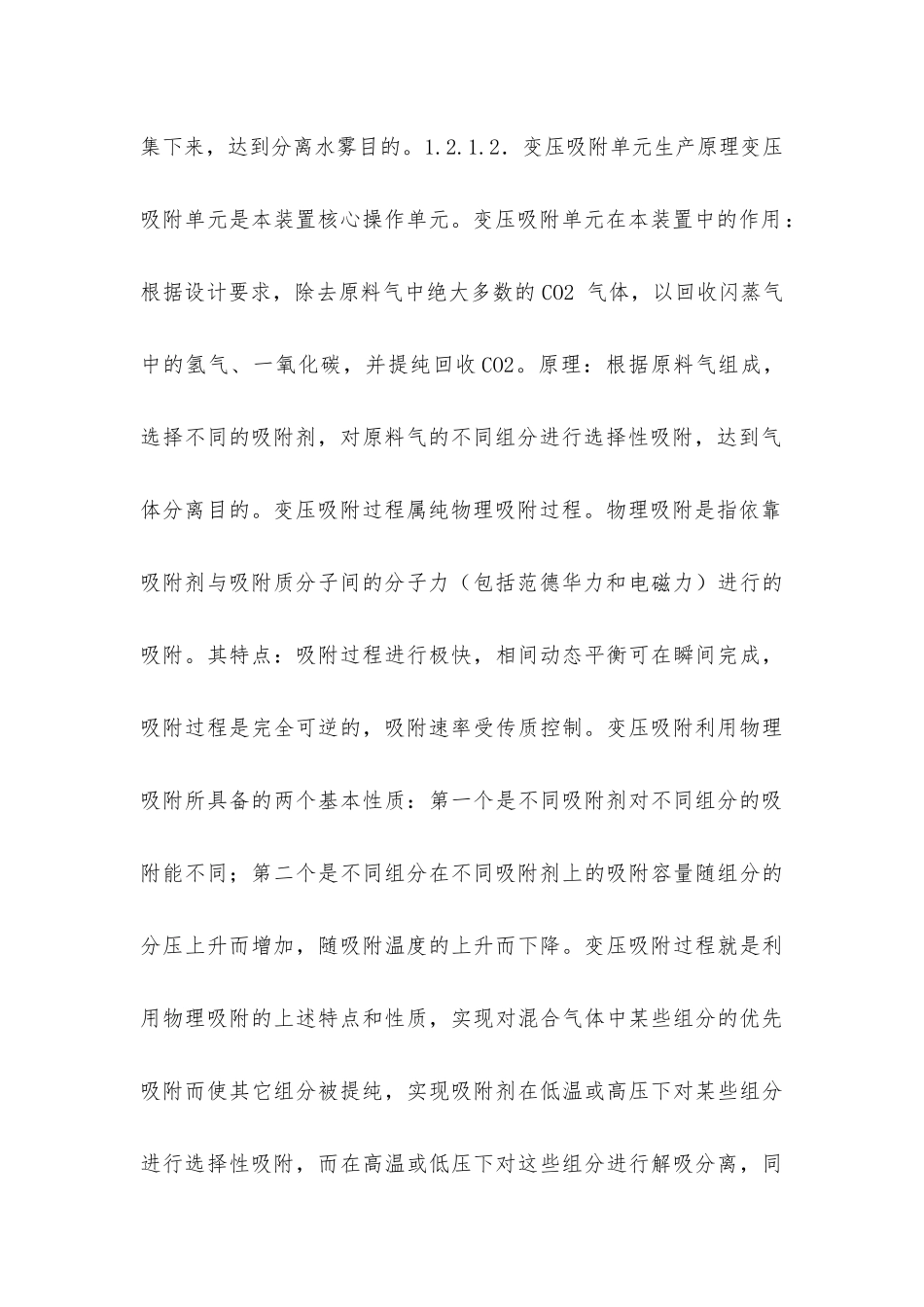

煤化工公司脱碳闪蒸气变压吸附操作章程1. 装置概况本操作章程适用于装置为 12000Nm3/h 闪蒸气脱碳装置，回收湿法脱碳闪蒸气中的有效组份，达到节能降耗、提高经济效益的目的。本装置采纳优良的吸附剂、可靠的程控阀门、稳定的控制系统、先进的设备等。硬件配置，采纳成熟的变压吸附工艺，吸附塔采纳多塔进料、多次均压，使吸附剂利用率得以提高，抽空效率得以提高，能耗显著降低，有效气体回收率得以明显提高。这种节能脱碳工艺，其流程合理，操作方便，有效气体损失小，能耗低，操作费用少，投资和成本更具竞争力。1.1. 原料气、净化气规格 1.1.1．原料气本装置所用原料气来源于湿法脱碳的闪蒸气。原料气:公称流量 12000 Nm3/h 压力 0.5MPa(G)温度 ～35 ℃原料气的基本组成如下：原料气基本组成组成 H2 CO2 CO N2 CH4 O2 H2SV%19.9265.5233.1169.6321.5150.2910.0041.1.2．净化气原料气经本装置处理后，除去原料气中的绝大部分 CO2 气体后为净化气,送至压缩工段二进。净化气：公称流量 3699 Nm3/h 压力 0.4 MPa(G)温度为～35 ℃净化气的基本组成如下：净化气基本组成组 分 H2 CO2 CO N2 CH4 O2 H2SVi(％)55.6756.5417.99725.2753.9310.5814PPM1.1.3．顺放气流量 ～981 Nm3/h 压力 0.16MPa(G)温度 ～35℃顺放气的基本组成如 下 ： 顺 放 气 基 本 组 成 组 分H2 CO2 CO N2CH4 O2Vi(％)2.99888.381.9435.220.8940.5631.1.4．CO2 解析气本装置 CO2 的纯度 约为 98.5%，气体送往公司内部的管网。流量 ～5870 Nm3/h 压力 0.020 MPa(G)温度 ～40 ℃CO2 解析气的基本组成如下：CO2 解 析 气 基 本 组 成 组 分 Vi( ％ ) H2CO2 CO N2 CH4 O2 H2S0.21698.870.2360.5120.0960.0630.0071.2. 生 产 原 理 简 介1.2.1．单元生产原理 1.2.1.1．气水分离气水分离单元在装置中的作用：除去进入本装置原料气中的微量水雾，以尽量减少水分在变压吸附单元对吸附剂的影响，延长吸附剂的使用期限。原理：采纳物理铺集原理，原料气进入气水分离器，气体流速被降低，并匀速穿透设置在气水分离器中的专用丝网除沫器，使气体中的水雾被铺集下来，达到分离水雾目的。1.2.1.2．变压吸附单元生产原理变压吸附单元是本装置核心操作单元。变压吸附单元在本装置中的作用：根据设计要求，除去原料气中绝大多数的 CO2 气体，以回收闪蒸气中的氢气、一氧化碳，并提纯回收 CO2。原理...
