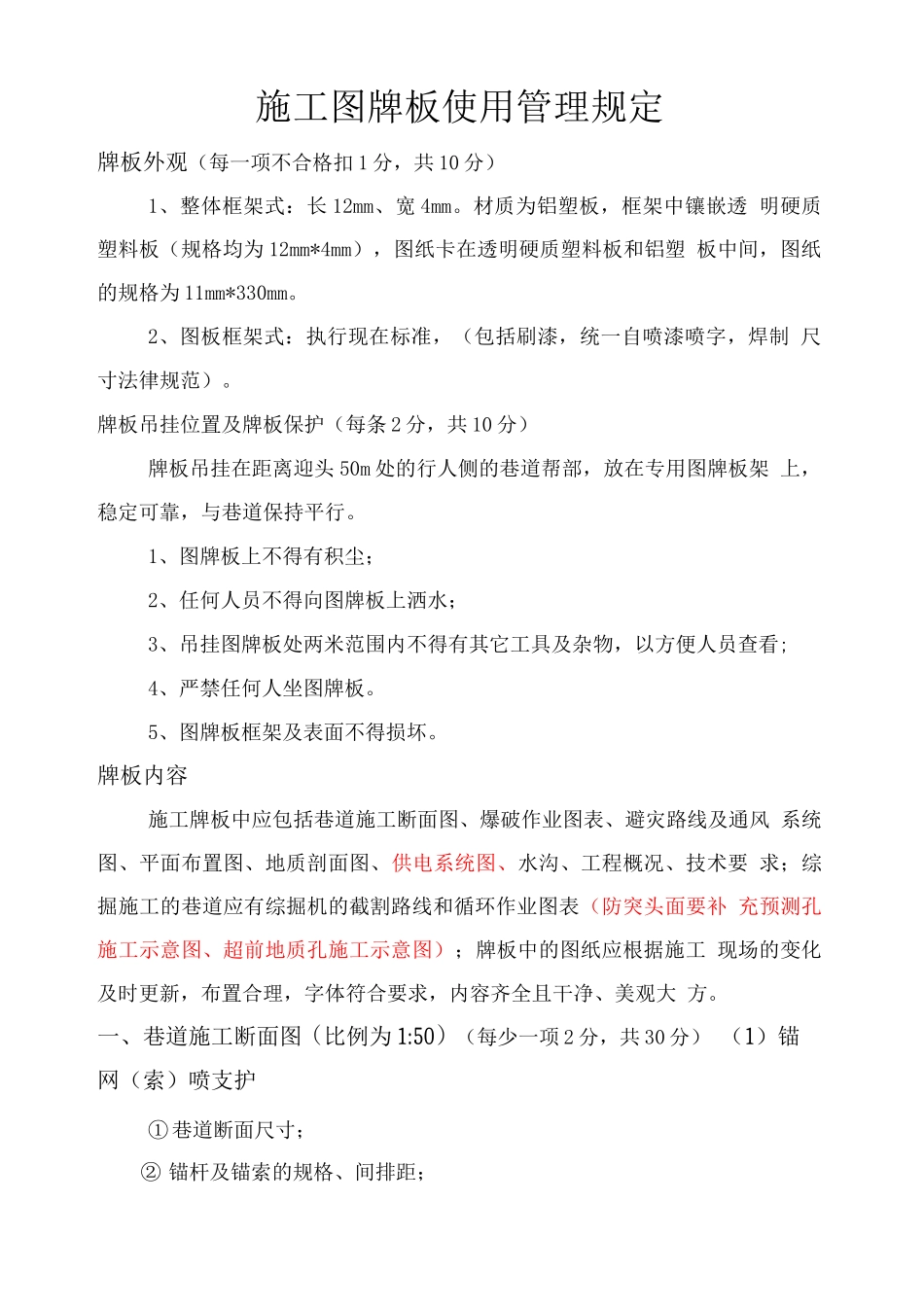

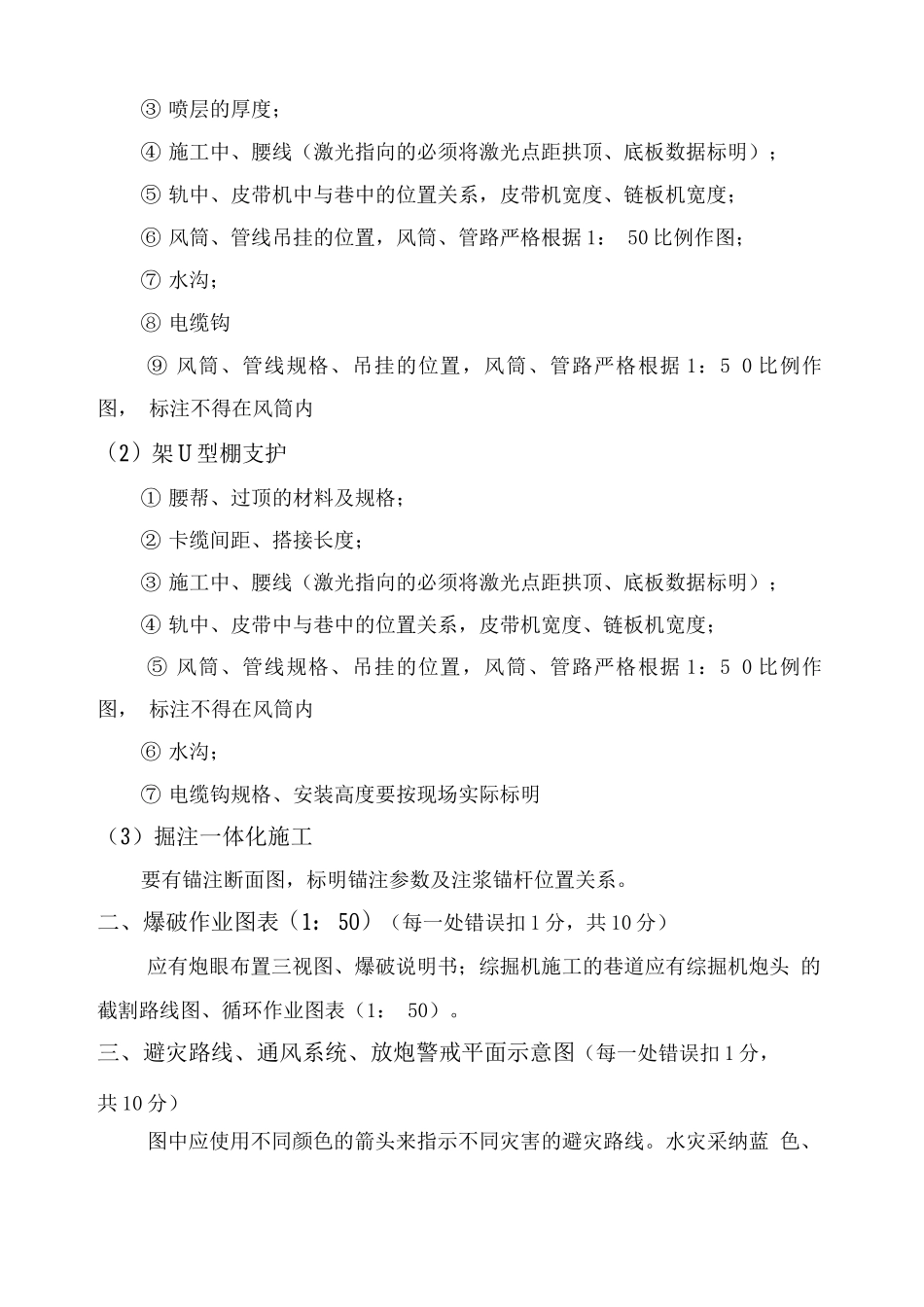

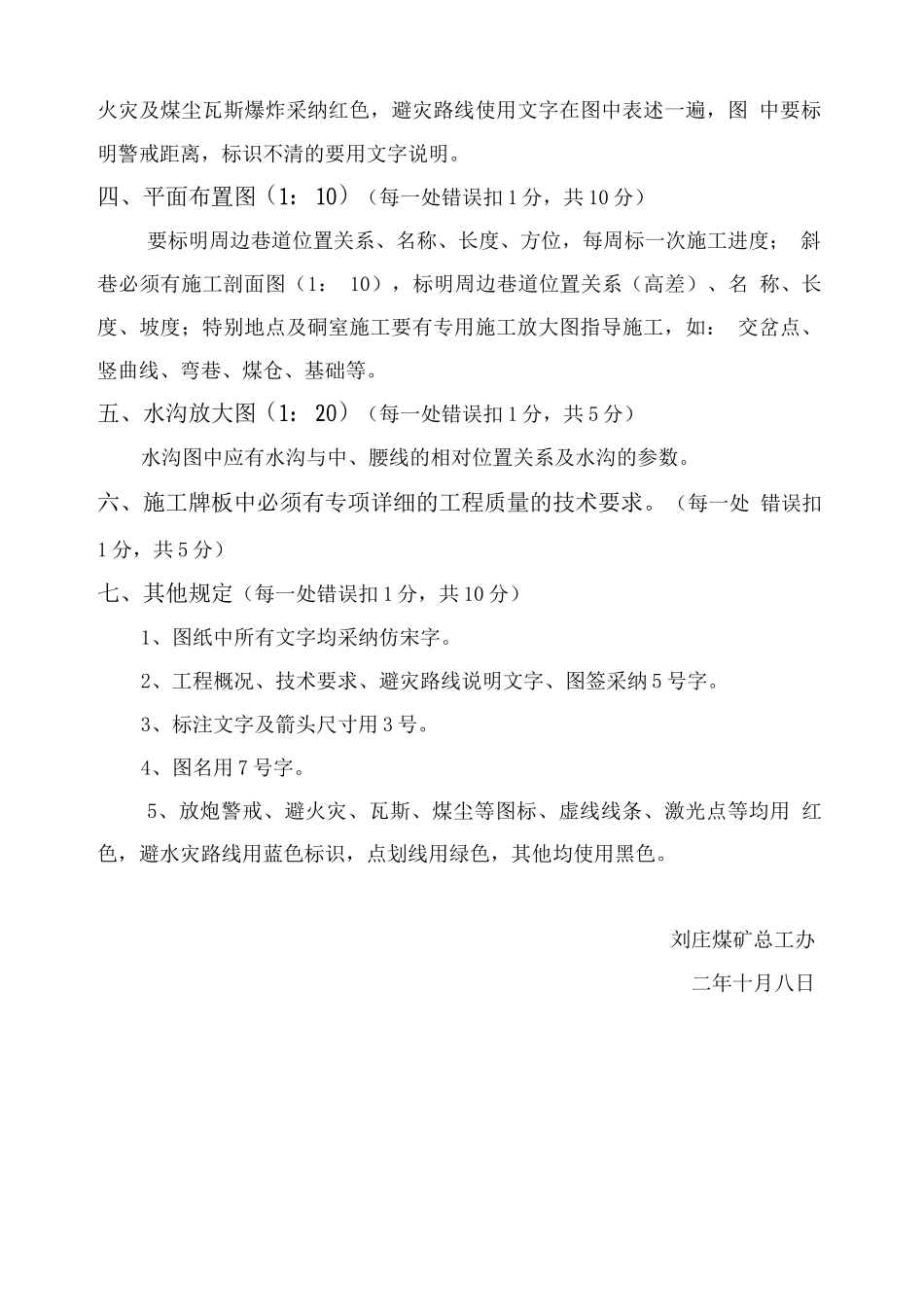

施工图牌板使用管理规定牌板外观（每一项不合格扣 1 分，共 10 分）1、整体框架式：长 12mm、宽 4mm。材质为铝塑板，框架中镶嵌透 明硬质塑料板（规格均为 12mm*4mm），图纸卡在透明硬质塑料板和铝塑 板中间，图纸的规格为 11mm*330mm。2、图板框架式：执行现在标准，（包括刷漆，统一自喷漆喷字，焊制 尺寸法律规范）。牌板吊挂位置及牌板保护（每条 2 分，共 10 分）牌板吊挂在距离迎头 50m 处的行人侧的巷道帮部，放在专用图牌板架 上，稳定可靠，与巷道保持平行。1、图牌板上不得有积尘；2、任何人员不得向图牌板上洒水；3、吊挂图牌板处两米范围内不得有其它工具及杂物，以方便人员查看;4、严禁任何人坐图牌板。5、图牌板框架及表面不得损坏。牌板内容施工牌板中应包括巷道施工断面图、爆破作业图表、避灾路线及通风 系统图、平面布置图、地质剖面图、供电系统图、水沟、工程概况、技术要 求；综掘施工的巷道应有综掘机的截割路线和循环作业图表（防突头面要补 充预测孔施工示意图、超前地质孔施工示意图）；牌板中的图纸应根据施工 现场的变化及时更新，布置合理，字体符合要求，内容齐全且干净、美观大 方。一、巷道施工断面图（比例为 1:50）（每少一项 2 分，共 30 分） （1）锚网（索）喷支护① 巷道断面尺寸；② 锚杆及锚索的规格、间排距；③ 喷层的厚度；④ 施工中、腰线（激光指向的必须将激光点距拱顶、底板数据标明）；⑤ 轨中、皮带机中与巷中的位置关系，皮带机宽度、链板机宽度；⑥ 风筒、管线吊挂的位置，风筒、管路严格根据 1： 50 比例作图；⑦ 水沟；⑧ 电缆钩⑨ 风筒、管线规格、吊挂的位置，风筒、管路严格根据 1：5 0 比例作图， 标注不得在风筒内（2）架 U 型棚支护① 腰帮、过顶的材料及规格；② 卡缆间距、搭接长度；③ 施工中、腰线（激光指向的必须将激光点距拱顶、底板数据标明）；④ 轨中、皮带中与巷中的位置关系，皮带机宽度、链板机宽度；⑤ 风筒、管线规格、吊挂的位置，风筒、管路严格根据 1：5 0 比例作图， 标注不得在风筒内⑥ 水沟；⑦ 电缆钩规格、安装高度要按现场实际标明（3）掘注一体化施工要有锚注断面图，标明锚注参数及注浆锚杆位置关系。二、爆破作业图表（1： 50）（每一处错误扣 1 分，共 10 分）应有炮眼布置三视图、爆破说明书；综掘机施工的巷道应有综掘机炮头 的截割路线图、循环作业图表（1： 50）。三、避灾路线、通...
