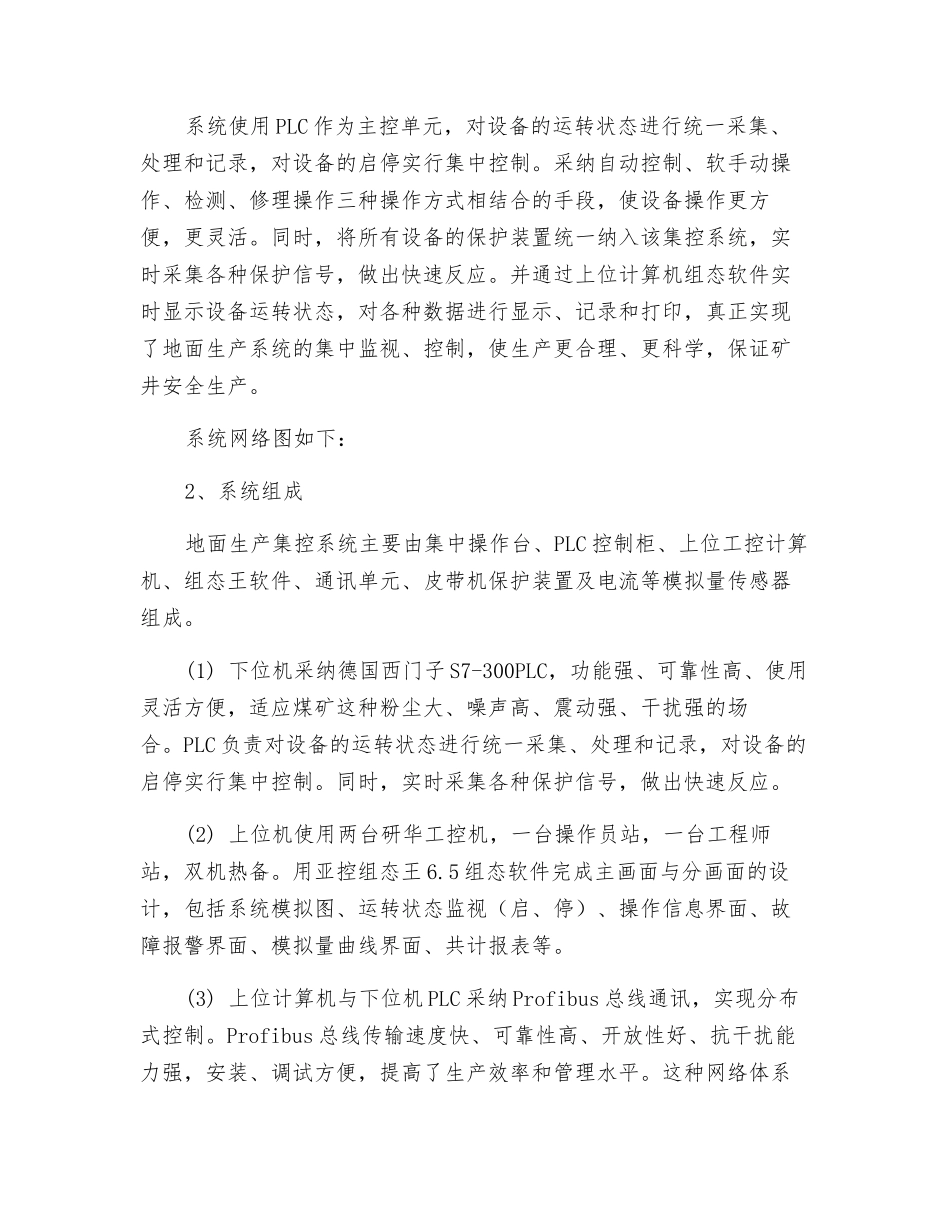

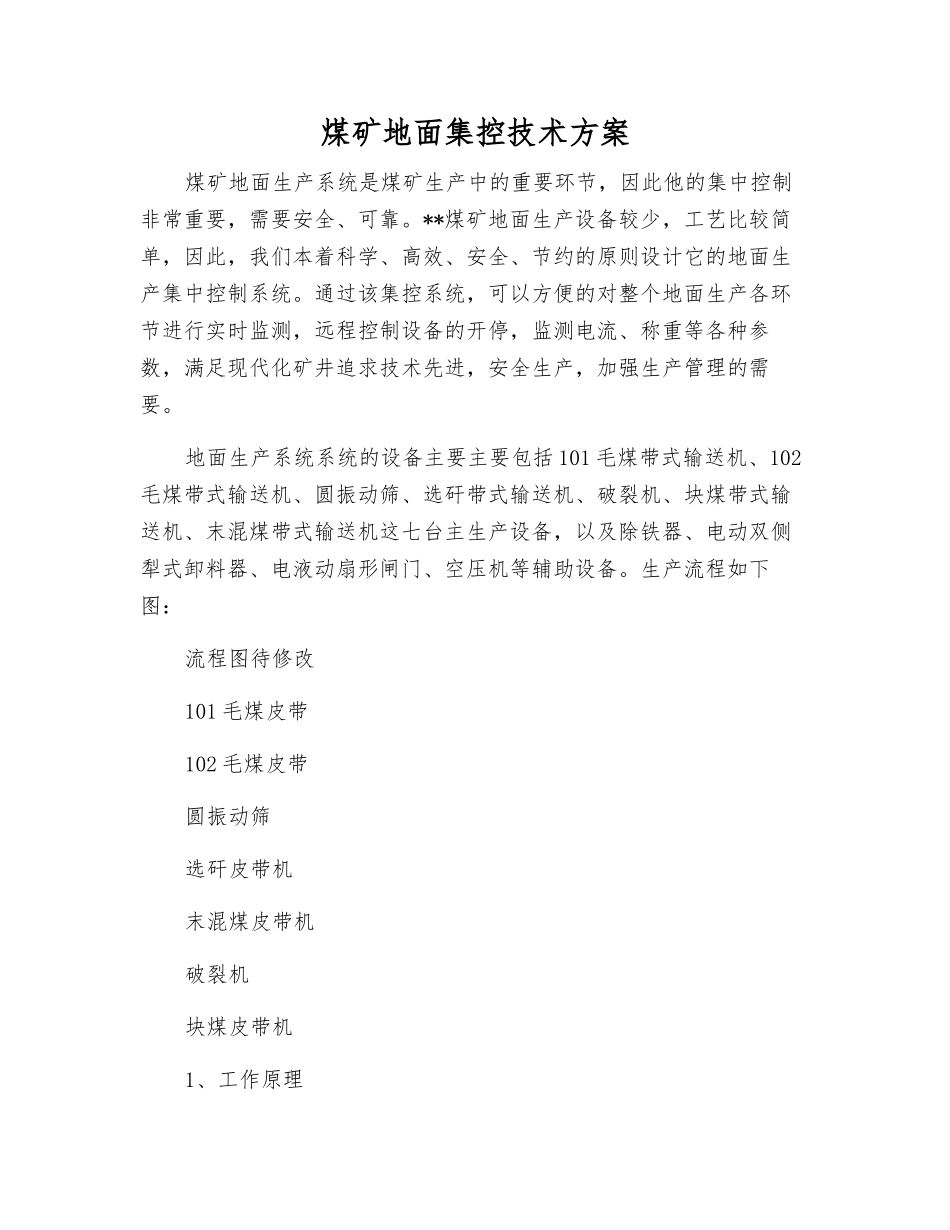

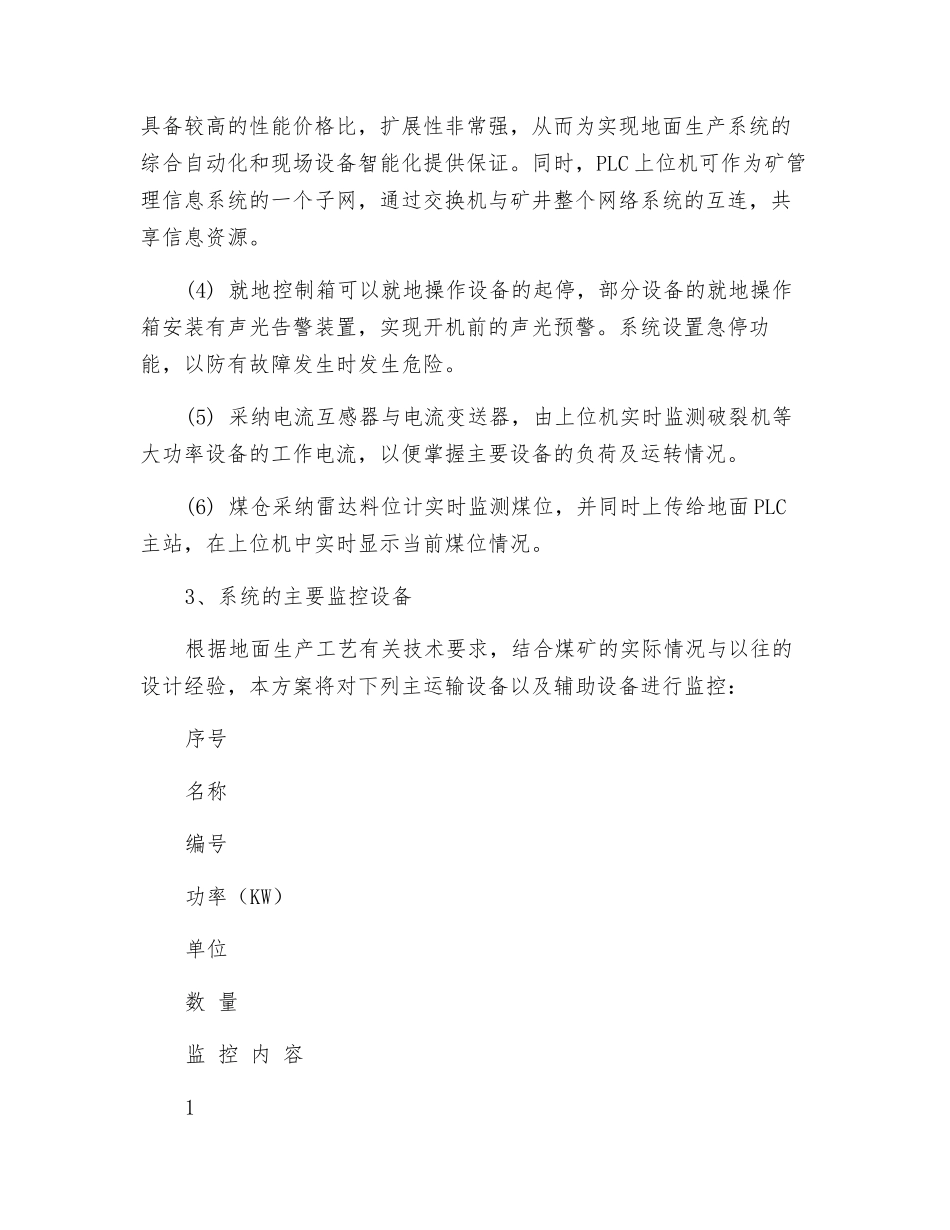

煤矿地面集控技术方案煤矿地面生产系统是煤矿生产中的重要环节，因此他的集中控制非常重要，需要安全、可靠。**煤矿地面生产设备较少，工艺比较简单，因此，我们本着科学、高效、安全、节约的原则设计它的地面生产集中控制系统。通过该集控系统，可以方便的对整个地面生产各环节进行实时监测，远程控制设备的开停，监测电流、称重等各种参数，满足现代化矿井追求技术先进，安全生产，加强生产管理的需要。地面生产系统系统的设备主要主要包括 101 毛煤带式输送机、102毛煤带式输送机、圆振动筛、选矸带式输送机、破裂机、块煤带式输送机、末混煤带式输送机这七台主生产设备，以及除铁器、电动双侧犁式卸料器、电液动扇形闸门、空压机等辅助设备。生产流程如下图：流程图待修改101 毛煤皮带102 毛煤皮带圆振动筛选矸皮带机末混煤皮带机破裂机块煤皮带机1、工作原理系统使用 PLC 作为主控单元，对设备的运转状态进行统一采集、处理和记录，对设备的启停实行集中控制。采纳自动控制、软手动操作、检测、修理操作三种操作方式相结合的手段，使设备操作更方便，更灵活。同时，将所有设备的保护装置统一纳入该集控系统，实时采集各种保护信号，做出快速反应。并通过上位计算机组态软件实时显示设备运转状态，对各种数据进行显示、记录和打印，真正实现了地面生产系统的集中监视、控制，使生产更合理、更科学，保证矿井安全生产。系统网络图如下：2、系统组成地面生产集控系统主要由集中操作台、PLC 控制柜、上位工控计算机、组态王软件、通讯单元、皮带机保护装置及电流等模拟量传感器组成。(1) 下位机采纳德国西门子 S7-300PLC，功能强、可靠性高、使用灵活方便，适应煤矿这种粉尘大、噪声高、震动强、干扰强的场合。PLC 负责对设备的运转状态进行统一采集、处理和记录，对设备的启停实行集中控制。同时，实时采集各种保护信号，做出快速反应。(2) 上位机使用两台研华工控机，一台操作员站，一台工程师站，双机热备。用亚控组态王 6.5 组态软件完成主画面与分画面的设计，包括系统模拟图、运转状态监视（启、停）、操作信息界面、故障报警界面、模拟量曲线界面、共计报表等。(3) 上位计算机与下位机 PLC 采纳 Profibus 总线通讯，实现分布式控制。Profibus 总线传输速度快、可靠性高、开放性好、抗干扰能力强，安装、调试方便，提高了生产效率和管理水平。这种网络体系具备较高的性能价格比，扩展性非常强，从而为实现地面生产系统的...
