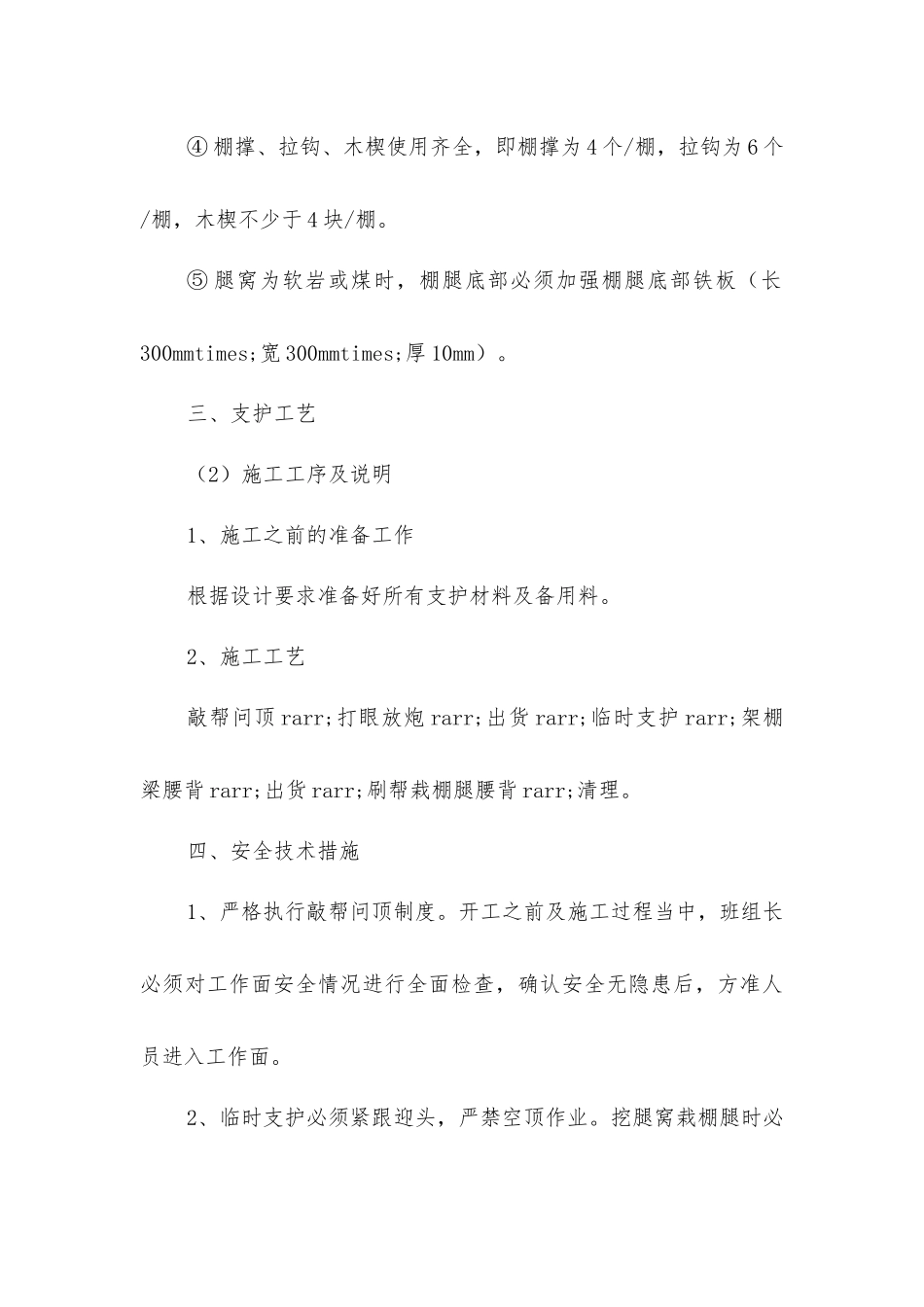

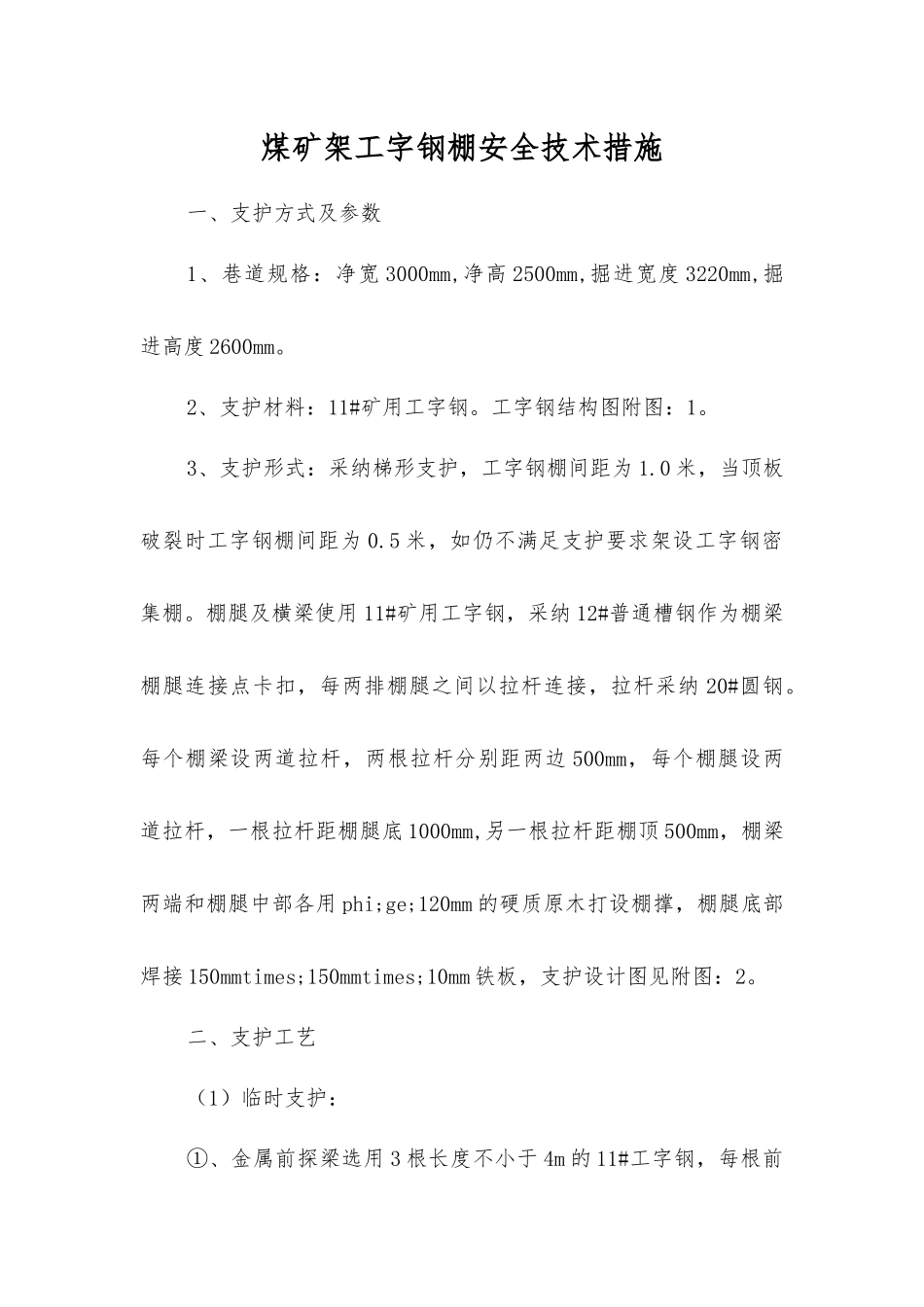

煤矿架工字钢棚安全技术措施一、支护方式及参数1、巷道规格：净宽 3000mm,净高 2500mm,掘进宽度 3220mm,掘进高度 2600mm。2、支护材料：11#矿用工字钢。工字钢结构图附图：1。3、支护形式：采纳梯形支护，工字钢棚间距为 1.0 米，当顶板破裂时工字钢棚间距为 0.5 米，如仍不满足支护要求架设工字钢密集棚。棚腿及横梁使用 11#矿用工字钢，采纳 12#普通槽钢作为棚梁棚腿连接点卡扣，每两排棚腿之间以拉杆连接，拉杆采纳 20#圆钢。每个棚梁设两道拉杆，两根拉杆分别距两边 500mm，每个棚腿设两道拉杆，一根拉杆距棚腿底 1000mm,另一根拉杆距棚顶 500mm，棚梁两端和棚腿中部各用 phi;ge;120mm 的硬质原木打设棚撑，棚腿底部焊接 150mmtimes;150mmtimes;10mm 铁板，支护设计图见附图：2。二、支护工艺（1）临时支护：①、金属前探梁选用 3 根长度不小于 4m 的 11#工字钢，每根前探梁固定点卡子不少于 3 个，两固定点要间隔一棚，前探梁要余出两端固定点不小于 100mm，前探梁端头距迎头煤（岩）壁不大于200mm，排距为 1000mm 均匀布置。前探梁必须要使用防滑钩固定，防止下滑。②、迎头山墙采纳护山网作临时支护，护山网网孔规格为100mmtimes;100mm，护山网上部固定在棚梁上，两帮固定在两肩窝的单体上，迎头端面要全断面覆盖。（2）永久支护：① 工字钢棚梁长 3620mmtimes;腿长 2950mm，采纳塑料网、竹背板花背腰帮过顶。塑料网搭茬不少于 100mm，搭茬处每隔 150mm 用14#铁丝双股扎接。② 架棚净宽 4000mm（腰扎）times;净高 2600mm。棚距（中-中）600mm，棚腿扎角 15deg;，柱窝深度 300mm。③ 架棚棚体端正，正规有劲，不得淋肩、调斜、迎退山。不得出现三空现象（空顶、空帮、空肩窝）。严禁架设等劲棚。④ 棚撑、拉钩、木楔使用齐全，即棚撑为 4 个/棚，拉钩为 6 个/棚，木楔不少于 4 块/棚。⑤ 腿窝为软岩或煤时，棚腿底部必须加强棚腿底部铁板（长300mmtimes;宽 300mmtimes;厚 10mm）。三、支护工艺（2）施工工序及说明1、施工之前的准备工作根据设计要求准备好所有支护材料及备用料。2、施工工艺敲帮问顶 rarr;打眼放炮 rarr;出货 rarr;临时支护 rarr;架棚梁腰背 rarr;出货 rarr;刷帮栽棚腿腰背 rarr;清理。四、安全技术措施1、严格执行敲帮问顶制度。开工之前及施工过程当中，班组长必须对工作面安全情况进行全面检查，确认安全无隐患后，方准人员进入工作面。2、临时支护必须紧跟迎...
