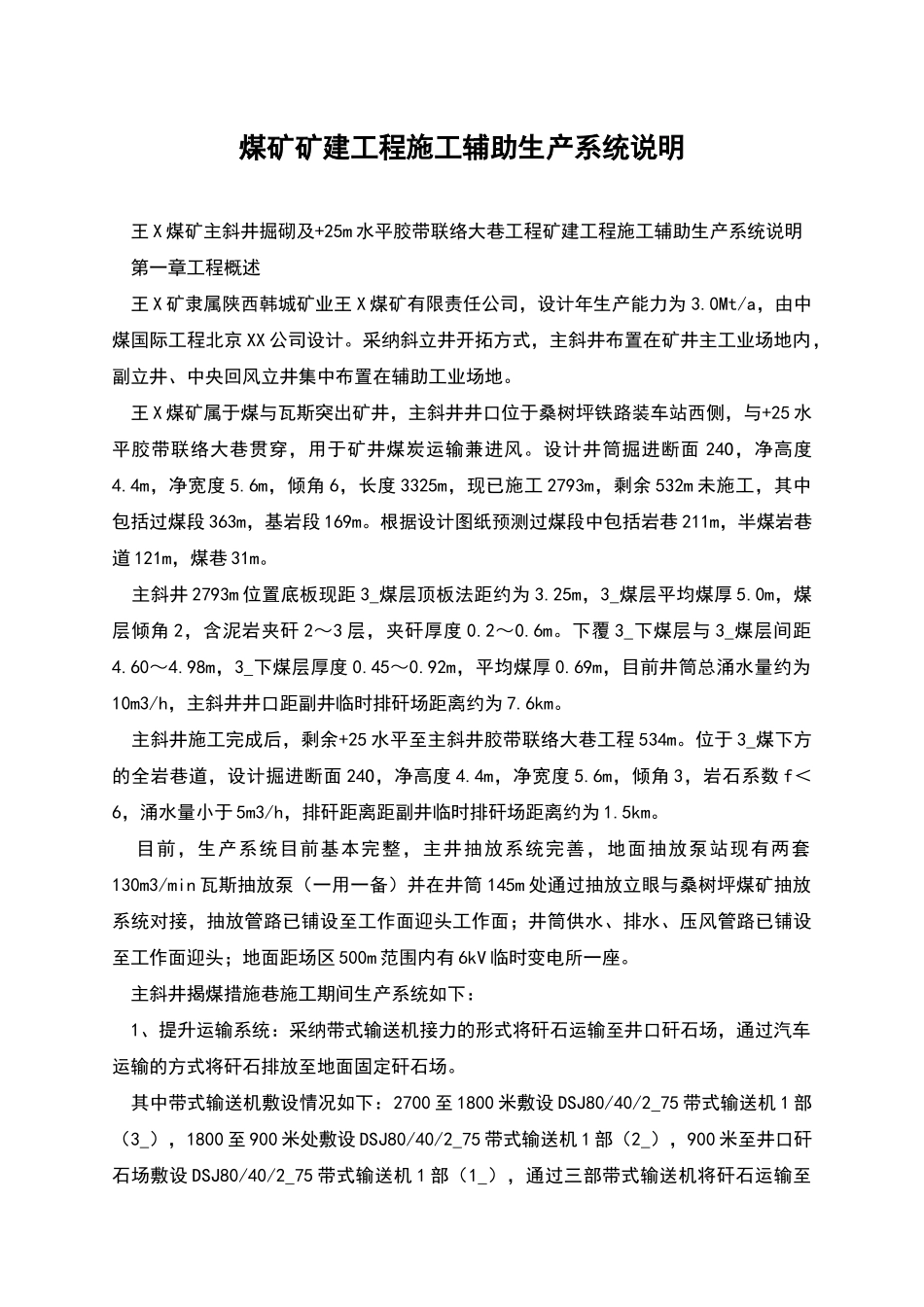

煤矿矿建工程施工辅助生产系统说明

煤矿矿建工程施工辅助生产系统说明 王 X 煤矿主斜井掘砌及+25m 水平胶带联络大巷工程矿建工程施工辅助生产系统说明 第一章工程概述 王 X 矿隶属陕西韩城矿业王 X 煤矿有限责任公司，设计年生产能力为 3.0Mt/a，由中煤国际工程北京 XX 公司设计。采纳斜立井开拓方式，主斜井布置在矿井主工业场地内，副立井、中央回风立井集中布置在辅助工业场地。 王 X 煤矿属于煤与瓦斯突出矿井，主斜井井口位于桑树坪铁路装车站西侧，与+25 水平胶带联络大巷贯穿，用于矿井煤炭运输兼进风。设计井筒掘进断面 24O，净高度4.4m，净宽度 5.6m，倾角 6，长度 3325m，现已施工 2793m，剩余 532m 未施工，其中包括过煤段 363m，基岩段 169m。根据设计图纸预测过煤段中包括岩巷 211m，半煤岩巷道 121m，煤巷 31m。 主斜井 2793m 位置底板现距 3_煤层顶板法距约为 3.25m，3_煤层平均煤厚 5.0m，煤层倾角 2，含泥岩夹矸 2～3 层，夹矸厚度 0.2～0.6m。下覆 3_下煤层与 3_煤层间距4.60～4.98m，3_下煤层厚度 0.45～0.92m，平均煤厚 0.69m，目前井筒总涌水量约为10m3/h，主斜井井口距副井临时排矸场距离约为 7.6km。 主斜井施工完成后，剩余+25 水平至主斜井胶带联络大巷工程 534m。位于 3_煤下方的全岩巷道，设计掘进断面 24O，净高度 4.4m，净宽度 5.6m，倾角 3，岩石系数 f＜6，涌水量小于 5m3/h，排矸距离距副井临时排矸场距离约为 1.5km。 目前，生产系统目前基本完整，主井抽放系统完善，地面抽放泵站现有两套130m3/min 瓦斯抽放泵（一用一备）并在井筒 145m 处通过抽放立眼与桑树坪煤矿抽放系统对接，抽放管路已铺设至工作面迎头工作面；井筒供水、排水、压风管路已铺设至工作面迎头；地面距场区 500m 范围内有 6kV 临时变电所一座。 主斜井揭煤措施巷施工期间生产系统如下： 1、提升运输系统：采纳带式输送机接力的形式将矸石运输至井口矸石场，通过汽车运输的方式将矸石排放至地面固定矸石场。 其中带式输送机敷设情况如下：2700 至 1800 米敷设 DSJ80/40/2_75 带式输送机 1 部（3_），1800 至 900 米处敷设 DSJ80/40/2_75 带式输送机 1 部（2_），900 米至井口矸石场敷设 DSJ80/40/2_75 带式输送机 1 部（1_），通过三部带式输送机将矸石运输至地面矸石场；指定排矸场据井口距离为 7.6KM，此段距离通过汽车运输至排矸场。 排矸运输系统：工作面→铲车运输至 3_带式输送...
