煤矿节能环保升级改造一期工程监理实施细则

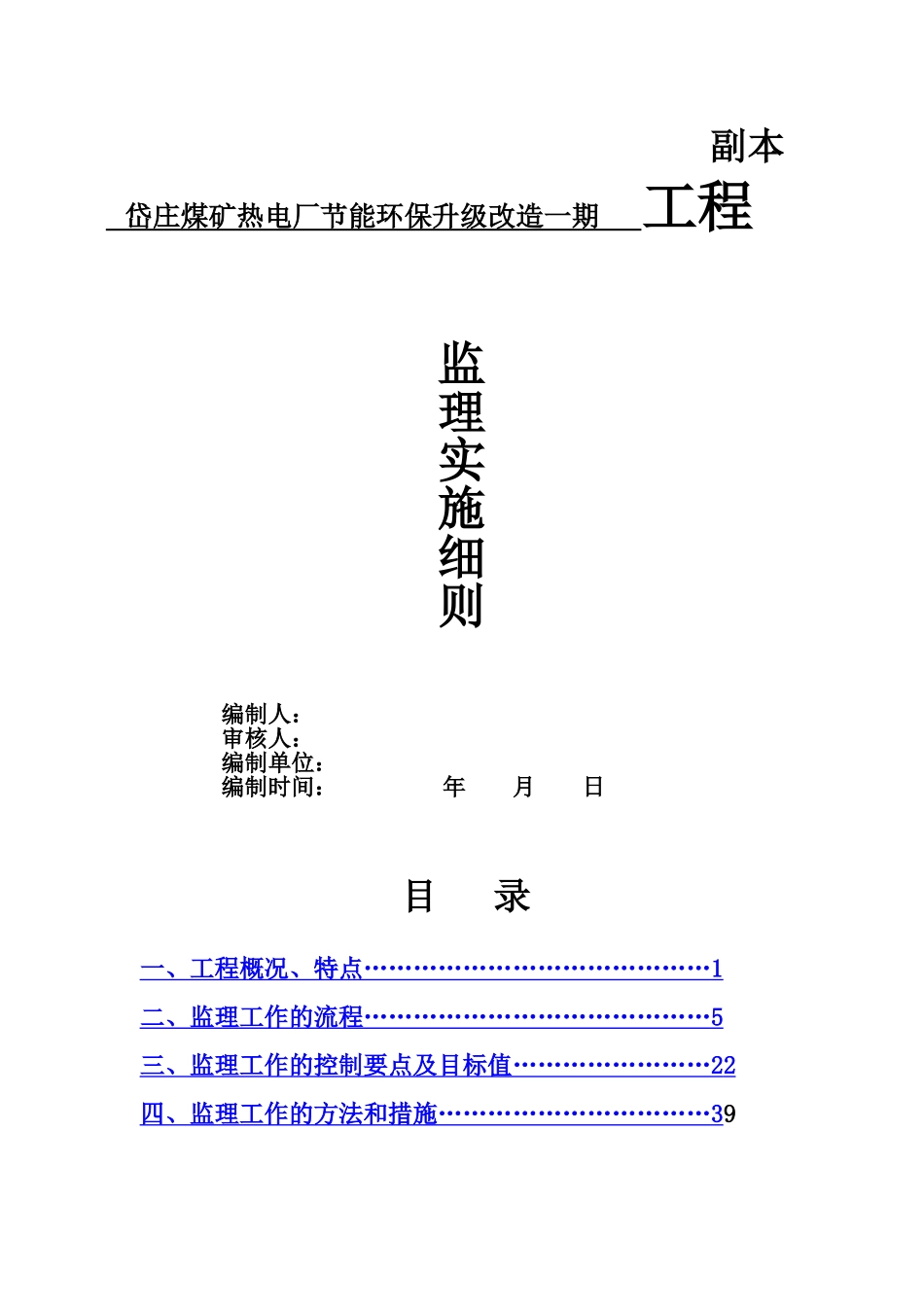

副本 岱庄煤矿热电厂节能环保升级改造一期 工程监理实施细则编制人：审核人：编制单位：编制时间： 年 月 日目 录一、工程概况、特点…………………………………… 1 二、监理工作的流程…………………………………… 5 三、监理工作的控制要点及目标值…………………… 2 2 四、监理工作的方法和措施…………………………… 3 9一、工程概况、特点1、工程名称： 2、工程项目建设地点： 3、工程规模简介 岱庄煤矿热电厂节能环保改造升级一期工程，由淄博矿业集团岱庄煤矿投资建设，该工程位于济宁市任城区代庄煤矿热电厂内；工程主要包括三个分部工程：脱硫工艺楼、脱硫吸收塔以及废水处理站，其中脱硫工艺楼结构形式为框架结构,地上四层，主体建筑高度为 20.09 米,层高：第一、二层 7.2 米,第三层 2.5 米，第四层 3.19 米，其建筑面积为 1125m2；脱硫废水处理站为一层框架结构，其建筑面积为 106.64m2，层高为 4.5米。以上二者抗震设防烈度均为 7 度,建筑耐火等级均为二级。建筑设计墙体：内外墙采纳加气混凝土砌块，砂浆强度等级为 M7.5。结构设计基础：垫层为 C15 其余均为 C30。钢筋采纳 HRB335,HRB400。主体部分混泥土：基顶梁、柱、板 C30。钢筋：基础、梁、柱等构件采纳Ⅱ级螺纹钢。板筋：砌体：±0.000 以下普通烧结实心黏土砖，砌筑砂浆 M7.5 水泥砂浆。一层以上加气混凝土砌块，M7.5 混合砂浆。栏板墙、女儿墙未注明的均用 MU10 砖，M5 混合砂浆砌筑眠墙。高为1.1m。非单墙（240 厚）长度超过 5 米在墙中处加设构造柱。回填：回填土须采纳砂性土或碎石土，密实度≥0.9。回填土干容重为 15KN/m3。电气设计 项目电气专业概况：本工程设计主要包括以下电气系统：电力配电系统、照明系统、建筑物防雷、接地系统及安全措施、通信系统、电气火灾系统、火灾自动报警系统、消防电源监控系统、视频监控系统、背景音乐及紧急广播系统、电气抗震设计及措施说明等。主要设备选型及技术参数 6KV 配电装置选用KYN28A-12 型中置式开关柜，柜中断路器选用永磁操作机构真空断路器，开断电流为 31.5KA。380KV 配电装置选用 MNS 型抽屉式低压配电柜。低压厂用变压器均选用低耗节能干式变压器。换热首站的建筑屋面装设避雷带，利用建筑物柱子内的钢筋作为下引线。本设计采纳工作接地和保护接地合并的接地系统，全厂总接地电阻要求不大于 4 欧姆。所有不带电的电气设备外壳、支架、基础钢槽、电缆...
