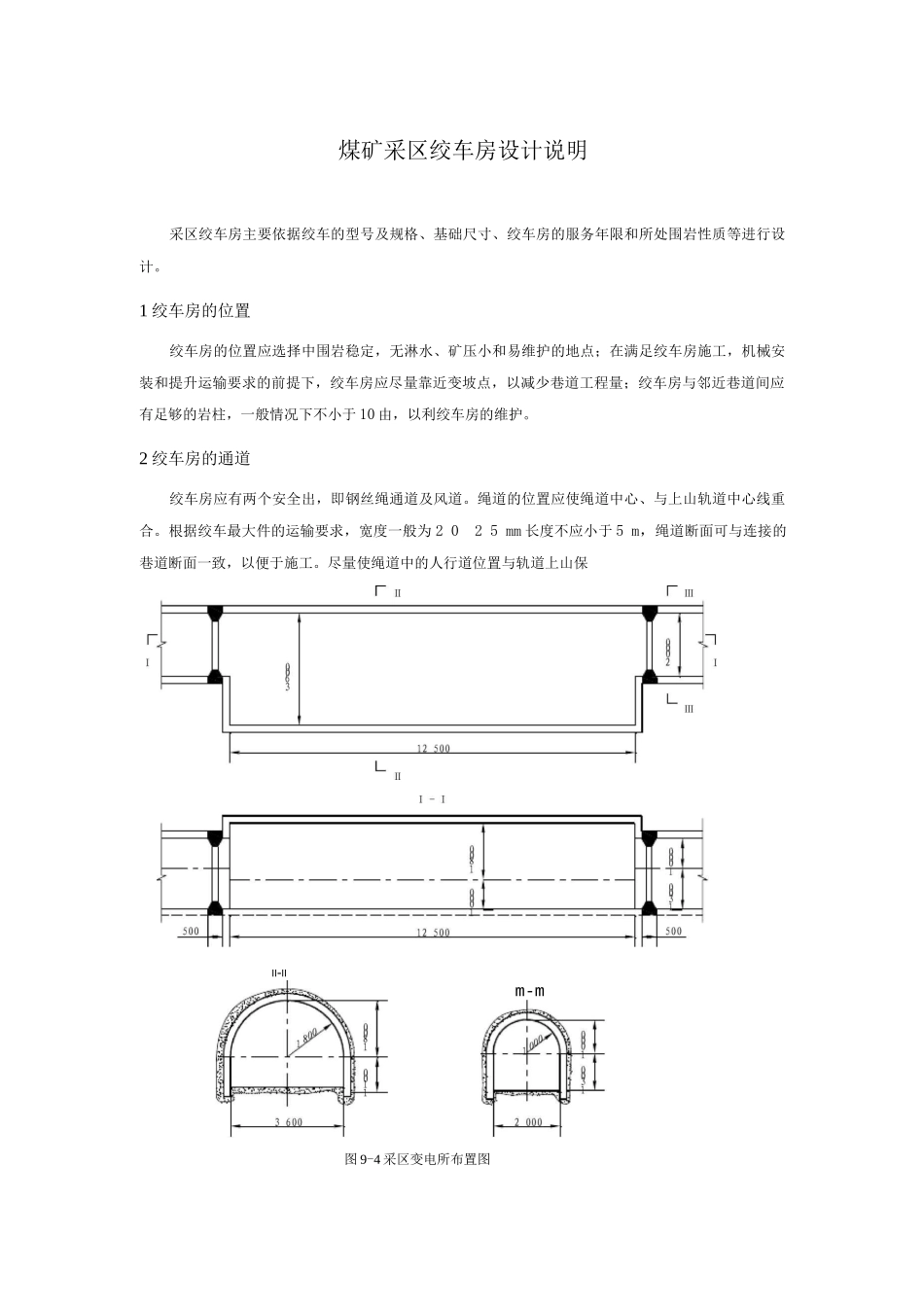

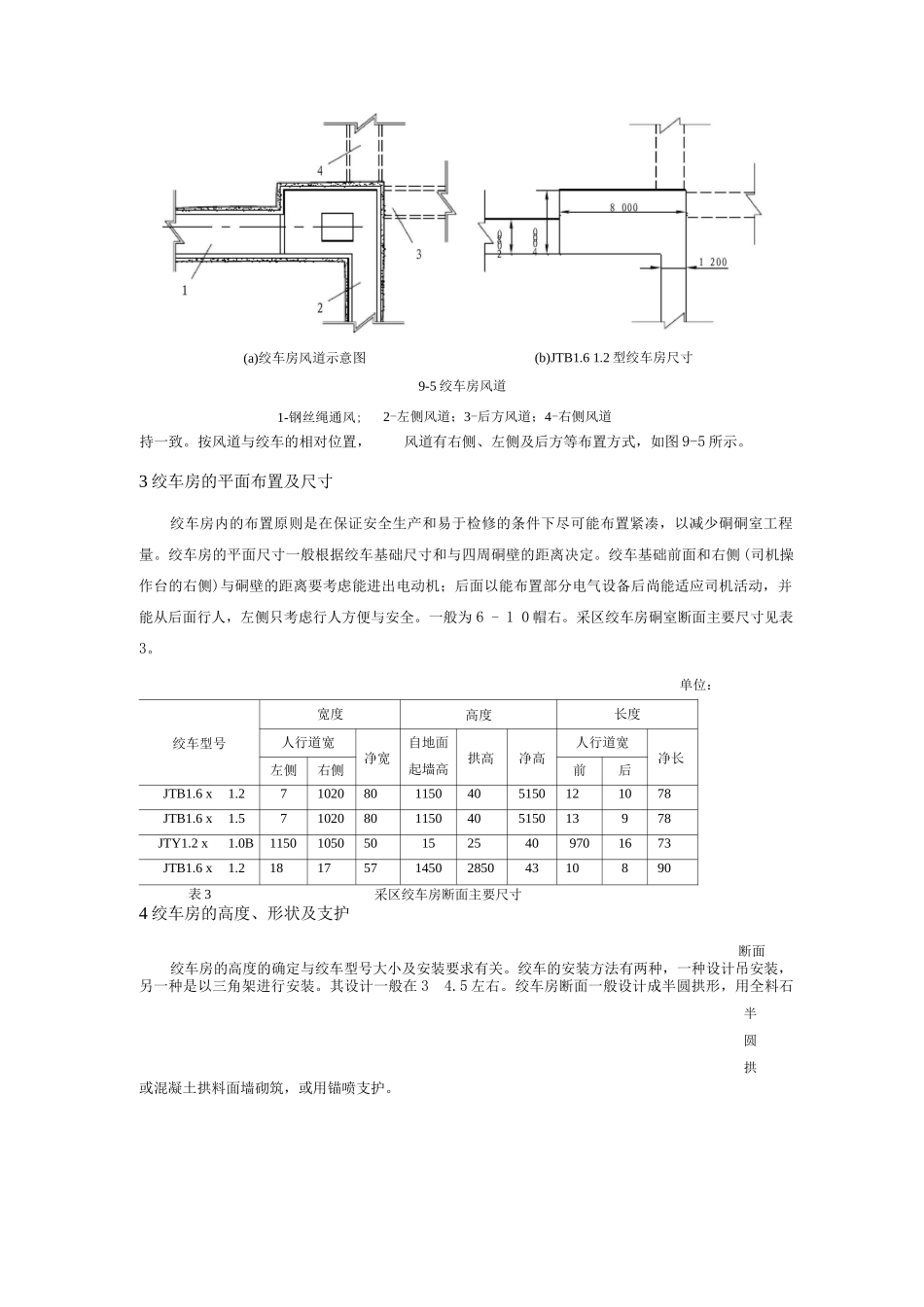

煤矿采区绞车房设计说明采区绞车房主要依据绞车的型号及规格、基础尺寸、绞车房的服务年限和所处围岩性质等进行设计。1 绞车房的位置绞车房的位置应选择中围岩稳定，无淋水、矿压小和易维护的地点；在满足绞车房施工，机械安装和提升运输要求的前提下，绞车房应尽量靠近变坡点，以减少巷道工程量；绞车房与邻近巷道间应有足够的岩柱，一般情况下不小于 10 由，以利绞车房的维护。2 绞车房的通道绞车房应有两个安全出，即钢丝绳通道及风道。绳道的位置应使绳道中心、与上山轨道中心线重合。根据绞车最大件的运输要求，宽度一般为 2 0 2 5 mm 长度不应小于 5 m，绳道断面可与连接的巷道断面一致，以便于施工。尽量使绳道中的人行道位置与轨道上山保图 9-4 采区变电所布置图II-IIm-m风道有右侧、左侧及后方等布置方式，如图 9-5 所示。3 绞车房的平面布置及尺寸绞车房内的布置原则是在保证安全生产和易于检修的条件下尽可能布置紧凑，以减少硐硐室工程量。绞车房的平面尺寸一般根据绞车基础尺寸和与四周硐壁的距离决定。绞车基础前面和右侧 (司机操作台的右侧)与硐壁的距离要考虑能进出电动机；后面以能布置部分电气设备后尚能适应司机活动，并能从后面行人，左侧只考虑行人方便与安全。一般为 6 - 1 0 帽右。采区绞车房硐室断面主要尺寸见表3。绞车型号宽度高度长度人行道宽净宽自地面起墙高拱高净高人行道宽净长左侧右侧前后JTB1.6 x1.271020801150405150121078JTB1.6 x1.57102080115040515013978JTY1.2 x1.0B11501050501525409701673JTB1.6 x1.21817571450285043108904 绞车房的高度、形状及支护绞车房的高度的确定与绞车型号大小及安装要求有关。绞车的安装方法有两种，一种设计吊安装，另一种是以三角架进行安装。其设计一般在 3 4.5 左右。绞车房断面一般设计成半圆拱形，用全料石或混凝土拱料面墙砌筑，或用锚喷支护。9-5 绞车房风道1-钢丝绳通风;2-左侧风道；3-后方风道；4-右侧风道持一致。按风道与绞车的相对位置，单位：mm(a)绞车房风道示意图(b)JTB1.6 1.2 型绞车房尺寸表 3采区绞车房断面主要尺寸断面半圆拱
