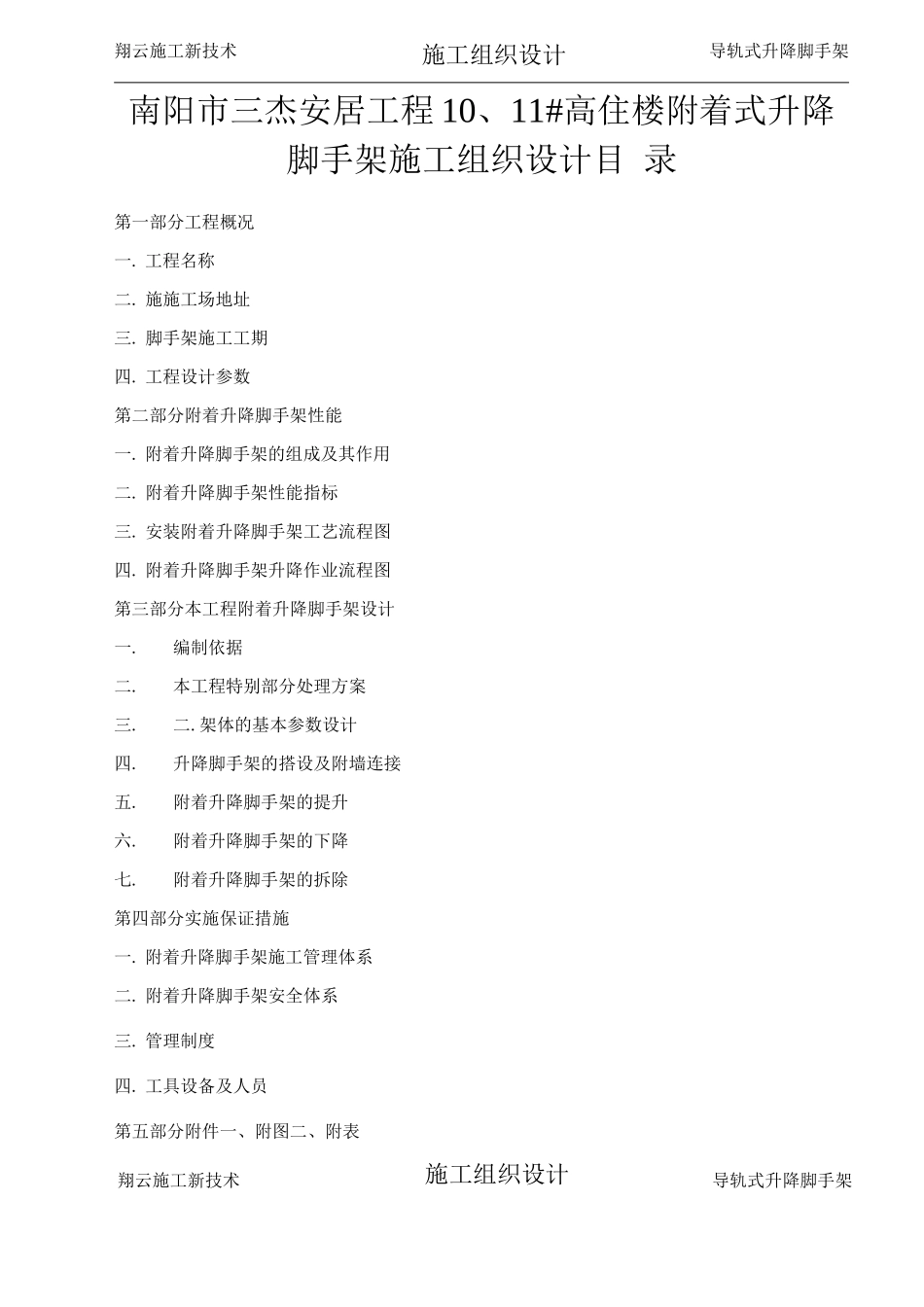

南阳市三杰安居工程 10、11#高住楼PJ-01 导轨式附着升降脚手架施工组织设计编制：校对：审批：西安翔云工程新技术有限责任公司二一九年十二月五日翔云施工新技术施工组织设计导轨式升降脚手架南阳市三杰安居工程 10、11#高住楼附着式升降脚手架施工组织设计目 录第一部分工程概况一. 工程名称二. 施施工场地址三. 脚手架施工工期四. 工程设计参数第二部分附着升降脚手架性能一. 附着升降脚手架的组成及其作用二. 附着升降脚手架性能指标三. 安装附着升降脚手架工艺流程图四. 附着升降脚手架升降作业流程图第三部分本工程附着升降脚手架设计一.编制依据二.本工程特别部分处理方案三.二.架体的基本参数设计四.升降脚手架的搭设及附墙连接五.附着升降脚手架的提升六.附着升降脚手架的下降七.附着升降脚手架的拆除第四部分实施保证措施一. 附着升降脚手架施工管理体系二. 附着升降脚手架安全体系三. 管理制度四. 工具设备及人员第五部分附件一、附图二、附表翔云施工新技术施工组织设计导轨式升降脚手架第一部分工程概况一. 工程名称：南阳市三杰安居工程 10、11#高住楼二. 施施工场地址：南阳市三.工程设计参数：总高约 40 米总层数地上 12 层标准层高约 40 米标准层层高 3 米标准层层数12 层标准层外墙沿边周长约 150 米架体覆盖外墙面积约 50m2标准层外墙变化特别部分：外墙较为平整施工脚手架的要求：本工程附着升降脚手架的施工范围为：第 2 层至第 12 层。第 1 层搭设普通落地架。四.施工现场布置塔吊位置：按施工场地实际情况安排。人货梯位置：按施工场地实际情况安排。第二部分附着式升降脚手架性能1.1. 架体:主要由底部水平支撑框架、脚手架、脚手板、安全队翻板等组成。水平支撑框架及竖向主框架承受自重及上部传来的脚手架体系恒载和施工活荷载、部分风载等，并将其传递到建筑物上。1.2. 主框架:既是架体的承力构件，又是防倾导轨装置。作业时，提升机构钢挑梁先与建筑主体连接，无相对运动。架体通过钢挑梁、提升葫芦与主框架导轨共同作用，沿导轮导轨装置上下滑动，完成升、降作业；升、降至锁定位置，架体由主框架、拉接钢丝绳与墙体直接连接卸荷。1.3.导轮导轨与顶墙轮装置：主要作用：防止升降脚手架内外倾翻。PJ-01 附着升降脚手架共设置二组导轮导轨装置。钢挑梁上的导轮与主框架上的导轨翔云施工新技术施工组织设计导轨式升降脚手架形成导轮导轨装置，在提升过程中，使架体滑移并起到防倾...
