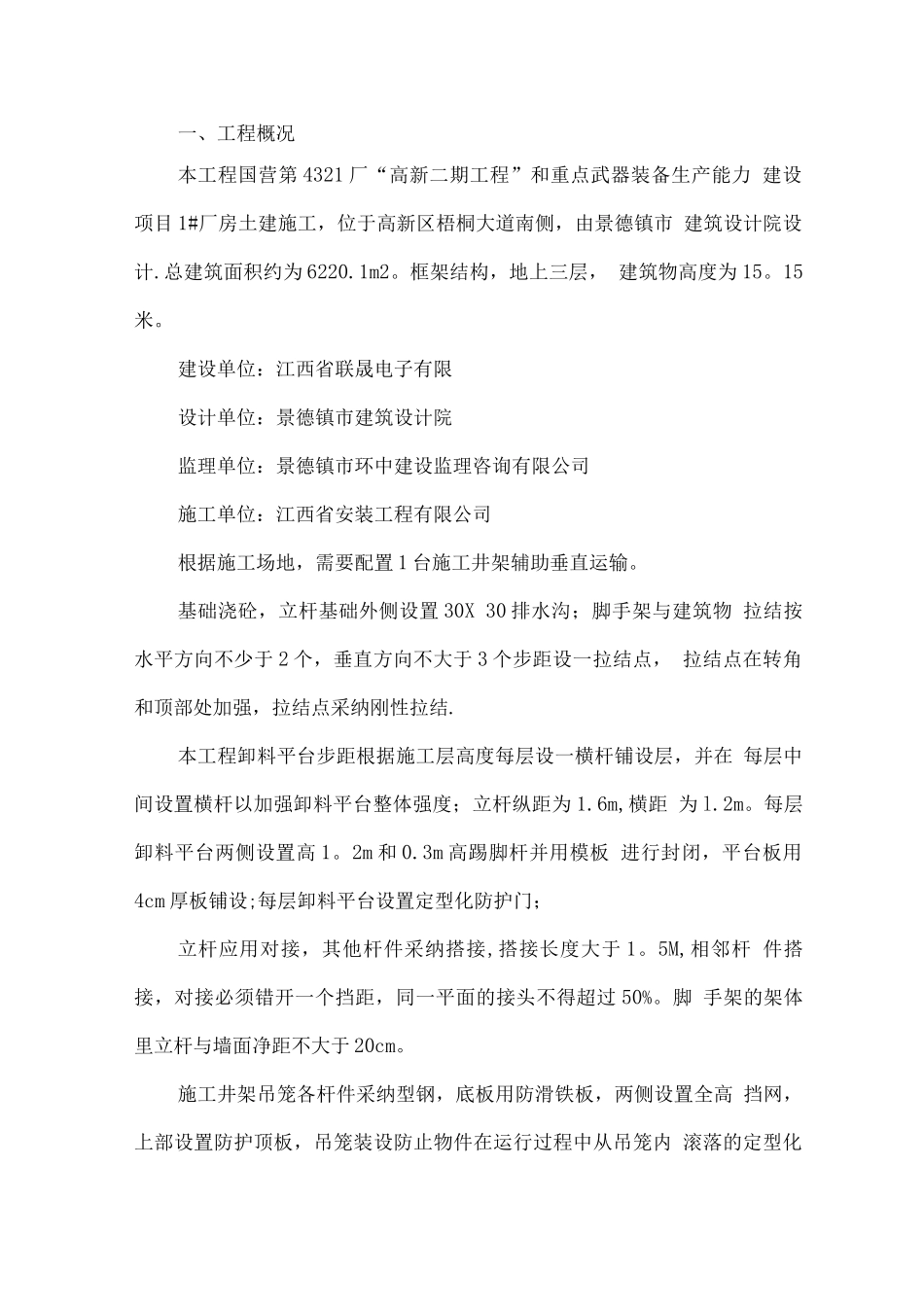

一、工程概况本工程国营第 4321 厂“高新二期工程”和重点武器装备生产能力 建设项目 1#厂房土建施工，位于高新区梧桐大道南侧，由景德镇市 建筑设计院设计.总建筑面积约为 6220.1m2。框架结构，地上三层， 建筑物高度为 15。15米。建设单位：江西省联晟电子有限设计单位：景德镇市建筑设计院监理单位：景德镇市环中建设监理咨询有限公司施工单位：江西省安装工程有限公司根据施工场地，需要配置 1 台施工井架辅助垂直运输。基础浇砼，立杆基础外侧设置 30X 30 排水沟；脚手架与建筑物 拉结按水平方向不少于 2 个，垂直方向不大于 3 个步距设一拉结点， 拉结点在转角和顶部处加强，拉结点采纳刚性拉结.本工程卸料平台步距根据施工层高度每层设一横杆铺设层，并在 每层中间设置横杆以加强卸料平台整体强度；立杆纵距为 1.6m,横距 为 l.2m。每层卸料平台两侧设置高 1。2m 和 0.3m 高踢脚杆并用模板 进行封闭，平台板用4cm 厚板铺设;每层卸料平台设置定型化防护门；立杆应用对接，其他杆件采纳搭接,搭接长度大于 1。5M,相邻杆 件搭接，对接必须错开一个挡距，同一平面的接头不得超过 50%。脚 手架的架体里立杆与墙面净距不大于 20cm。施工井架吊笼各杆件采纳型钢，底板用防滑铁板，两侧设置全高 挡网，上部设置防护顶板，吊笼装设防止物件在运行过程中从吊笼内 滚落的定型化安全门，吊笼采纳滚轮导靴，导轨每侧两根，吊笼提升采 用动滑轮，吊笼颜色与架体分色（明显区别）。施工井架基础用 C20（厚度约 30cm）表面平整，四周有排水沟，与施 工现场的排水系统贯穿；架体垂直度不得超过高度的 3%。,导轨接点错 位不得大于 1。5mm，吊笼与架体的间隙不得大于 150mm。架体外侧用 安全网进行全封闭。施工井架卷扬机采纳可逆式卷扬机，卷扬机安装在平整、坚实、 干燥的位置上，并应在卷扬机前后设置夹桩和拖桩，锚桩用① 50 钢管 打入地面2.5m,卷筒边缘设置防止钢丝绳脱出防护装置，卷扬机上方 应搭设双层防护棚。安拆人员以及工具的准备拆装人员必须熟悉升降机的性能、结构特点，经过专门培训持证 上岗.安装、拆卸过程中必须有专人负责、统一指挥。安装拆卸人员一 般需要 8名，其中一名为电工。人员分工如下：架塔上设三人，负责安拆工作；地面上设四人，负责地面附件设备的搬运、整理以及吊运工作；电工最后还应负责电气设备的安全调试工作；负责兼指挥员一名，负责指导指挥及全面安全工作。安装拆...
