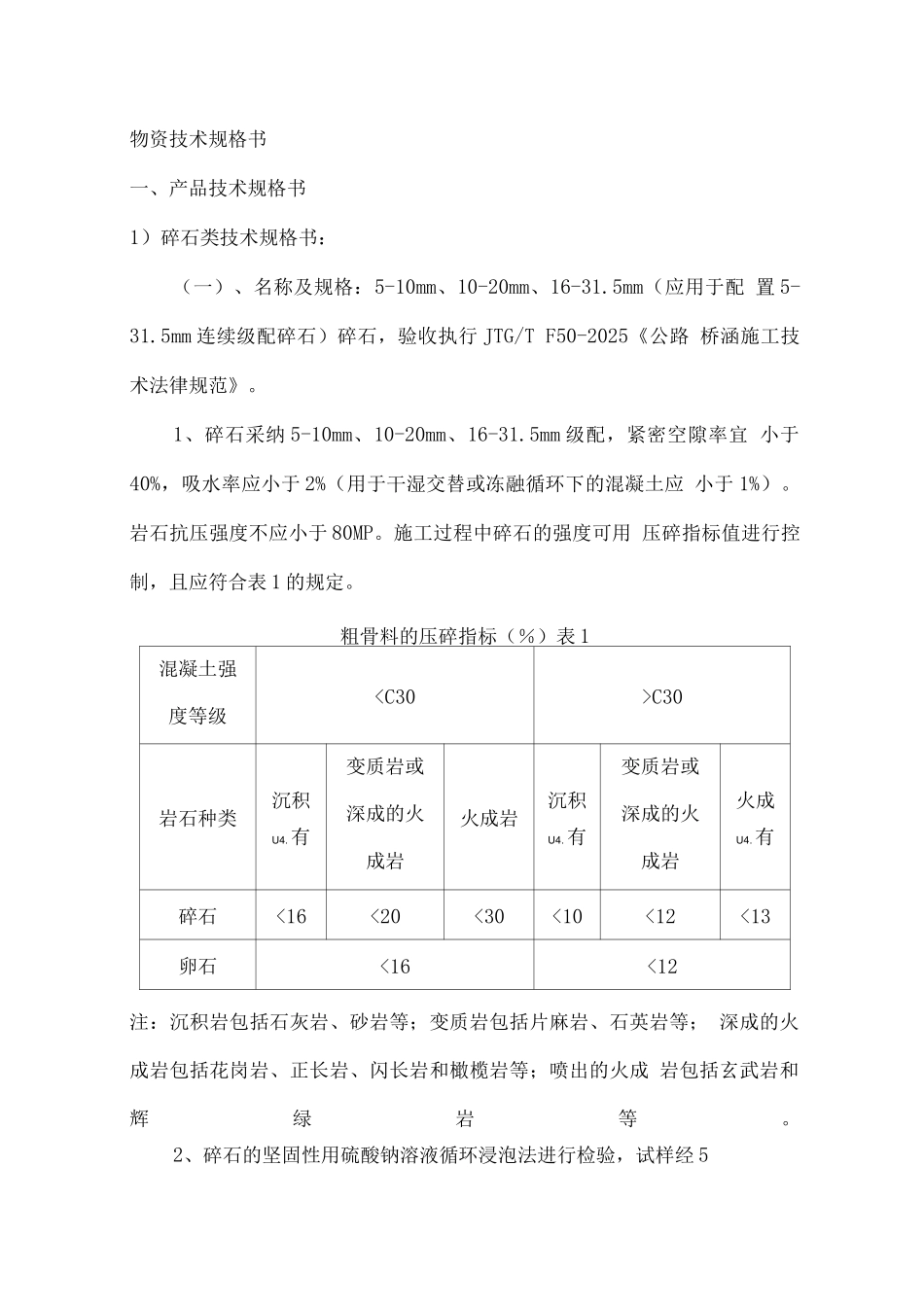

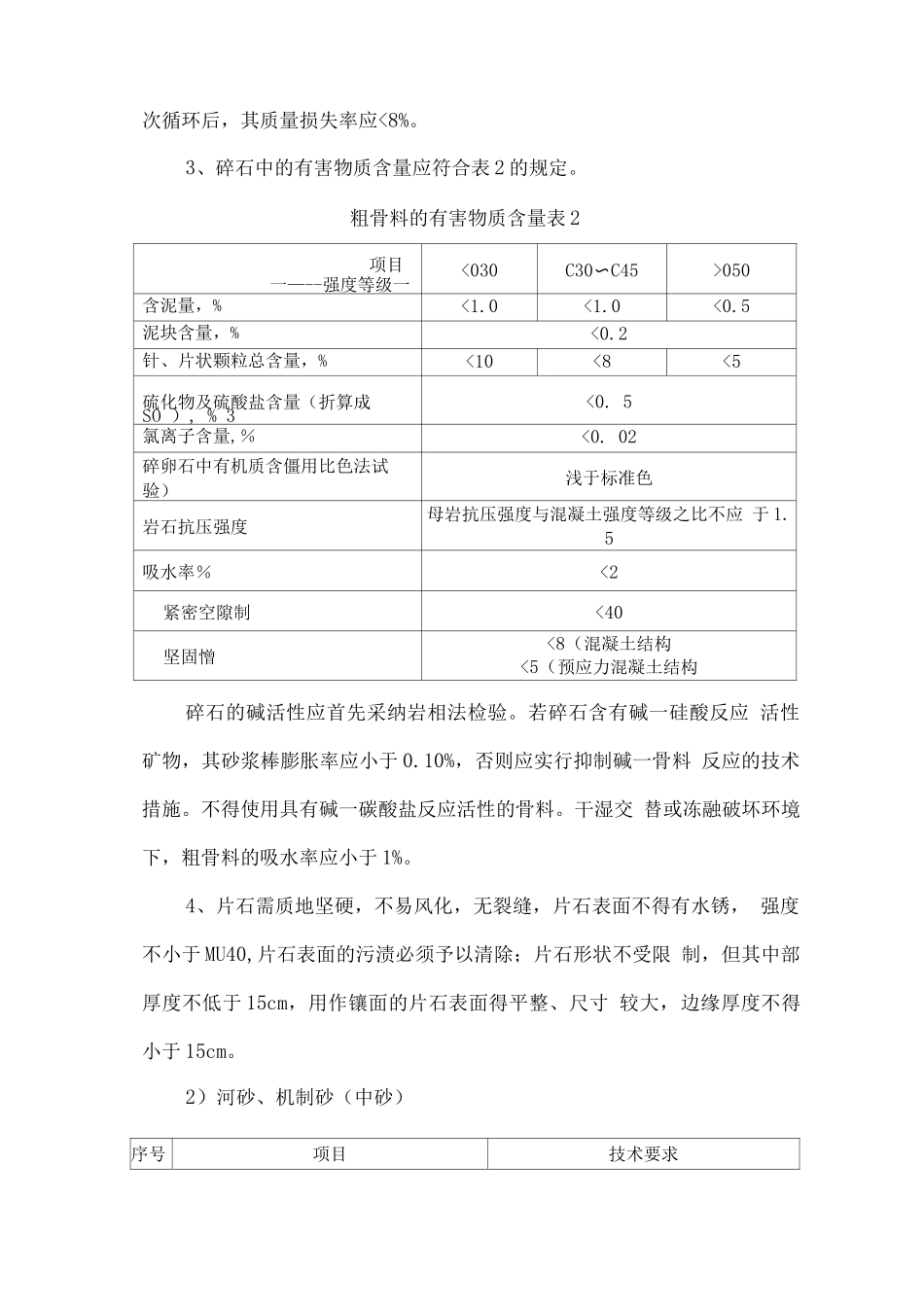

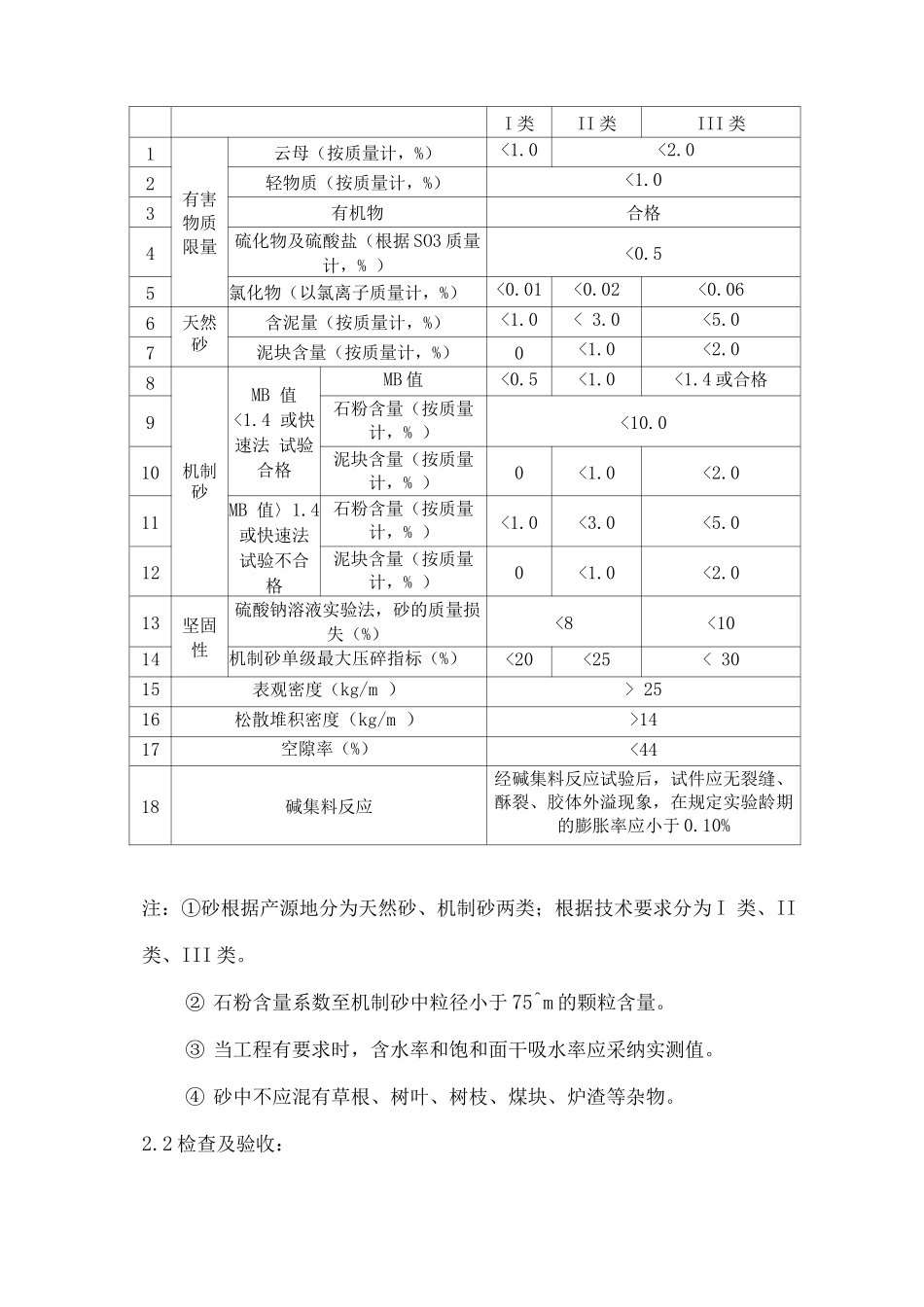

物资技术规格书一、产品技术规格书1）碎石类技术规格书：（一）、名称及规格：5-10mm、10-20mm、16-31.5mm（应用于配 置 5-31.5mm 连续级配碎石）碎石，验收执行 JTG/T F50-2025《公路 桥涵施工技术法律规范》。1、碎石采纳 5-10mm、10-20mm、16-31.5mm 级配，紧密空隙率宜 小于40%，吸水率应小于 2%（用于干湿交替或冻融循环下的混凝土应 小于 1%）。岩石抗压强度不应小于 80MP。施工过程中碎石的强度可用 压碎指标值进行控制，且应符合表 1 的规定。粗骨料的压碎指标（％）表 1混凝土强度等级C30岩石种类沉积U4. 有变质岩或深成的火成岩火成岩沉积U4. 有变质岩或深成的火成岩火成U4. 有碎石<16<20<30<10<12<13卵石<16<12注：沉积岩包括石灰岩、砂岩等；变质岩包括片麻岩、石英岩等； 深成的火成岩包括花岗岩、正长岩、闪长岩和橄榄岩等；喷出的火成 岩包括玄武岩和辉绿岩等。2、碎石的坚固性用硫酸钠溶液循环浸泡法进行检验，试样经 5次循环后，其质量损失率应<8%。3、碎石中的有害物质含量应符合表 2 的规定。粗骨料的有害物质含量表 2项目一—--强度等级一<030C30〜C45>050含泥量，%<1.0<1.0<0.5泥块含量，%<0.2针、片状颗粒总含量，%<10<8<5硫化物及硫酸盐含量（折算成SO ）, % 3<0. 5氯离子含量,％<0. 02碎卵石中有机质含僵用比色法试 验）浅于标准色岩石抗压强度母岩抗压强度与混凝土强度等级之比不应 于 1. 5吸水率％<2紧密空隙制<40坚固憎<8（混凝土结构<5（预应力混凝土结构碎石的碱活性应首先采纳岩相法检验。若碎石含有碱一硅酸反应 活性矿物，其砂浆棒膨胀率应小于 0.10%，否则应实行抑制碱一骨料 反应的技术措施。不得使用具有碱一碳酸盐反应活性的骨料。干湿交 替或冻融破坏环境下，粗骨料的吸水率应小于 1%。4、片石需质地坚硬，不易风化，无裂缝，片石表面不得有水锈， 强度不小于 MU40,片石表面的污渍必须予以清除；片石形状不受限 制，但其中部厚度不低于 15cm，用作镶面的片石表面得平整、尺寸 较大，边缘厚度不得小于 15cm。2）河砂、机制砂（中砂）序号项目技术要求I 类II 类III 类1有害 物质 限量云母（按质量计，%）<1.0<2.02轻物质（按质量计，%）<1.03有机物合格4硫化物及硫酸盐（根据 SO3 质量 计，% ）<0.55氯化物（以氯离子质量计，%）<0.01<0.02<0.066天然 砂含泥量（按质量计，%）<1.0< 3.0<5.07泥块含量（按质量计，%）0<1.0<2.08机制 砂MB 值 ...
