特大桥承台、墩身施工方案

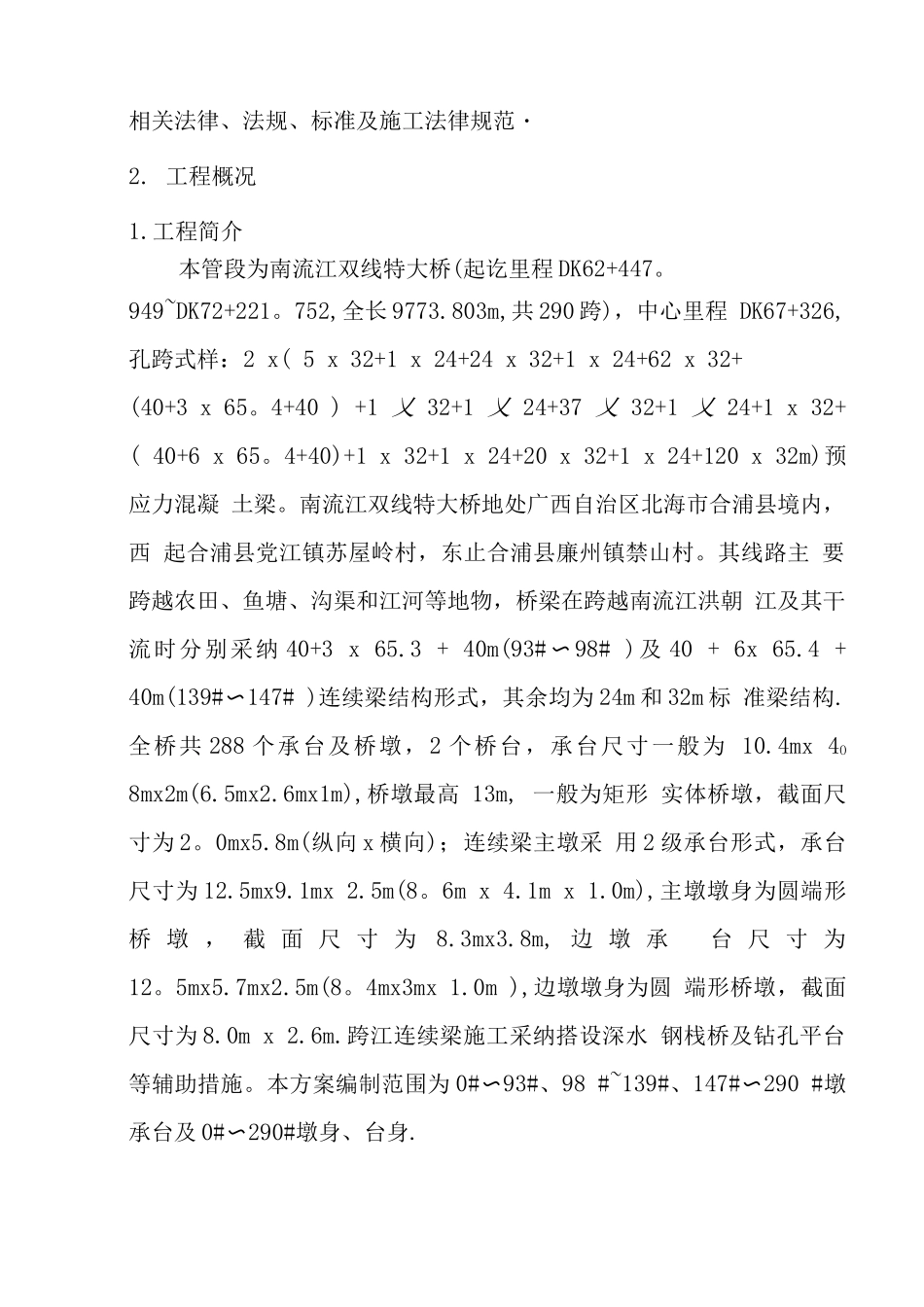

南流江双线特大桥墩台身施工方案1. 编制依据(1)钦北铁路工程《初步设计》文件、投标文件、施工合同 及施工图纸。(2) 《客运专线铁路桥涵工程施工技术指南》TZ213 — 25(3) 《客运专线铁路工程施工质量验收标准应用指南》(4) 《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设[25 ] 160 号(5)《铁路桥涵工程施工安全技术规程》铁建设[29 ] 181 号 TB10303 — 29(6 )《铁路混凝土工程施工技术指南》经规标准[25]l 10 号 TZ210—25(7) 《钢结构工程施工质量验收法律规范》GB 50205-21(8) 《铁路混凝土与砌体工程施工法律规范》TB10210 — 21(9) 《钢筋焊接及验收规程》JGJ 18-23 J253 — 23(10) 《钢筋机械连接通用技术规程》JGJ107 — 23(11) 《铁路工程基本作业施工安全技术规程》TB10301 — 29J944-29(12) 钦北铁路筹备组编制指导性施工组织设计(13)对施工现场的实地调查资料以及南流江水域的水文情 况的调查了解。(14)我国现行的国家、铁道部、广西壮族自治区等颁布的相关法律、法规、标准及施工法律规范・2. 工程概况1.工程简介本管段为南流江双线特大桥(起讫里程 DK62+447。949~DK72+221。752,全长 9773.803m,共 290 跨)，中心里程 DK67+326,孔跨式样：2 x( 5 x 32+1 x 24+24 x 32+1 x 24+62 x 32+(40+3 x 65。4+40 ) +1 乂 32+1 乂 24+37 乂 32+1 乂 24+1 x 32+ ( 40+6 x 65。4+40)+1 x 32+1 x 24+20 x 32+1 x 24+120 x 32m)预应力混凝 土梁。南流江双线特大桥地处广西自治区北海市合浦县境内，西 起合浦县党江镇苏屋岭村，东止合浦县廉州镇禁山村。其线路主 要跨越农田、鱼塘、沟渠和江河等地物，桥梁在跨越南流江洪朝 江及其干流时分别采纳 40+3 x 65.3 + 40m(93#〜98# )及 40 + 6x 65.4 + 40m(139#〜147# )连续梁结构形式，其余均为 24m 和 32m 标 准梁结构.全桥共 288 个承台及桥墩，2 个桥台，承台尺寸一般为 10.4mx 4O 8mx2m(6.5mx2.6mx1m),桥墩最高 13m, 一般为矩形 实体桥墩，截面尺寸为 2。0mx5.8m(纵向 x 横向)；连续梁主墩采 用 2 级承台形式，承台尺寸为 12.5mx9.1mx 2.5m(8。6m x 4.1m x 1.0m),主墩墩身为圆端形桥 墩 ， 截 面 尺 寸 为8.3mx3.8m, 边 墩 承 台 尺 寸 为12。5mx5.7mx2.5m(8。4mx3mx 1.0m ),边墩墩身为圆 端形桥墩，截面尺寸为 8.0m x 2.6m.跨江连续梁施...
