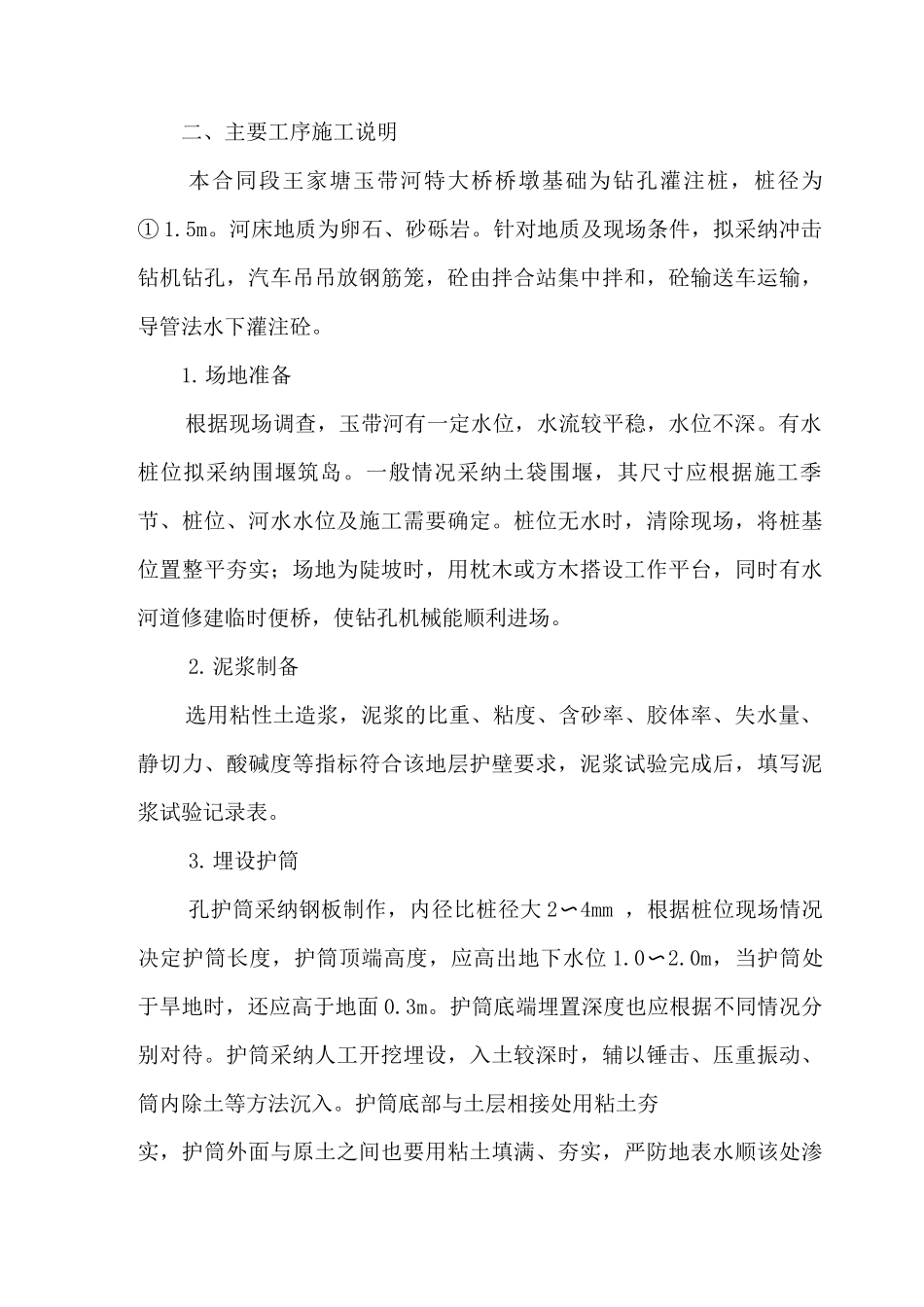

桥梁钻孔桩施工一、施工工艺框图测量孔深、斜度、孔径二、主要工序施工说明本合同段王家塘玉带河特大桥桥墩基础为钻孔灌注桩，桩径为① 1.5m。河床地质为卵石、砂砾岩。针对地质及现场条件，拟采纳冲击钻机钻孔，汽车吊吊放钢筋笼，砼由拌合站集中拌和，砼输送车运输，导管法水下灌注砼。1.场地准备根据现场调查，玉带河有一定水位，水流较平稳，水位不深。有水桩位拟采纳围堰筑岛。一般情况采纳土袋围堰，其尺寸应根据施工季节、桩位、河水水位及施工需要确定。桩位无水时，清除现场，将桩基位置整平夯实；场地为陡坡时，用枕木或方木搭设工作平台，同时有水河道修建临时便桥，使钻孔机械能顺利进场。2.泥浆制备选用粘性土造浆，泥浆的比重、粘度、含砂率、胶体率、失水量、静切力、酸碱度等指标符合该地层护壁要求，泥浆试验完成后，填写泥浆试验记录表。3.埋设护筒孔护筒采纳钢板制作，内径比桩径大 2〜4mm ，根据桩位现场情况决定护筒长度，护筒顶端高度，应高出地下水位 1.0〜2.0m，当护筒处于旱地时，还应高于地面 0.3m。护筒底端埋置深度也应根据不同情况分别对待。护筒采纳人工开挖埋设，入土较深时，辅以锤击、压重振动、筒内除土等方法沉入。护筒底部与土层相接处用粘土夯实，护筒外面与原土之间也要用粘土填满、夯实，严防地表水顺该处渗入。埋设护筒要求准确竖直，护筒顶面中心和护筒底面中心位置与设计偏差应小于 5 0mm ，护筒竖向的倾斜度不得大于 1%。4.钻机就位钻机就位时用方木垫平，将钻头中心线对准桩孔中心，误差控制在2 0mm 以内。5.钻孔采纳冲击钻机成孔，开钻时先在孔内灌注泥浆，孔内有水时，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。钻机冲程应根据土层情况分别确定，坚硬基岩采纳高冲程（1 0mm），卵石夹土层采纳中冲程（750mm）。钻进过程中，始终保持孔内水位高出地下水位 1.5〜2.0m 并低于护筒顶面 0.3m 以防溢出，同时要按时掏渣,掏渣后应及时向孔内添加泥浆或补水，以维持水头高度。钻进中用检孔器检孔，据此调整钻机位置，保证成孔质量。6.第一次清孔终孔检查后，应迅速清孔，清孔的目的是使孔底沉碴、泥浆相对密度、泥浆中含钻渣量和孔壁厚度等指标符合法律规范要求，为灌注砼制造良好的条件。清孔方法采纳抽浆清孔法，初步清孔可采纳掏渣法。钻孔至设计高程后，经过孔深、孔径、钻孔倾斜度检查，符合要求后，用离心、吸泥泵将孔底泥浆和钻渣抽出，清孔排渣时注意保持孔内水头，防止坍孔...
