特大桥薄壁空心高墩墩身施工方案

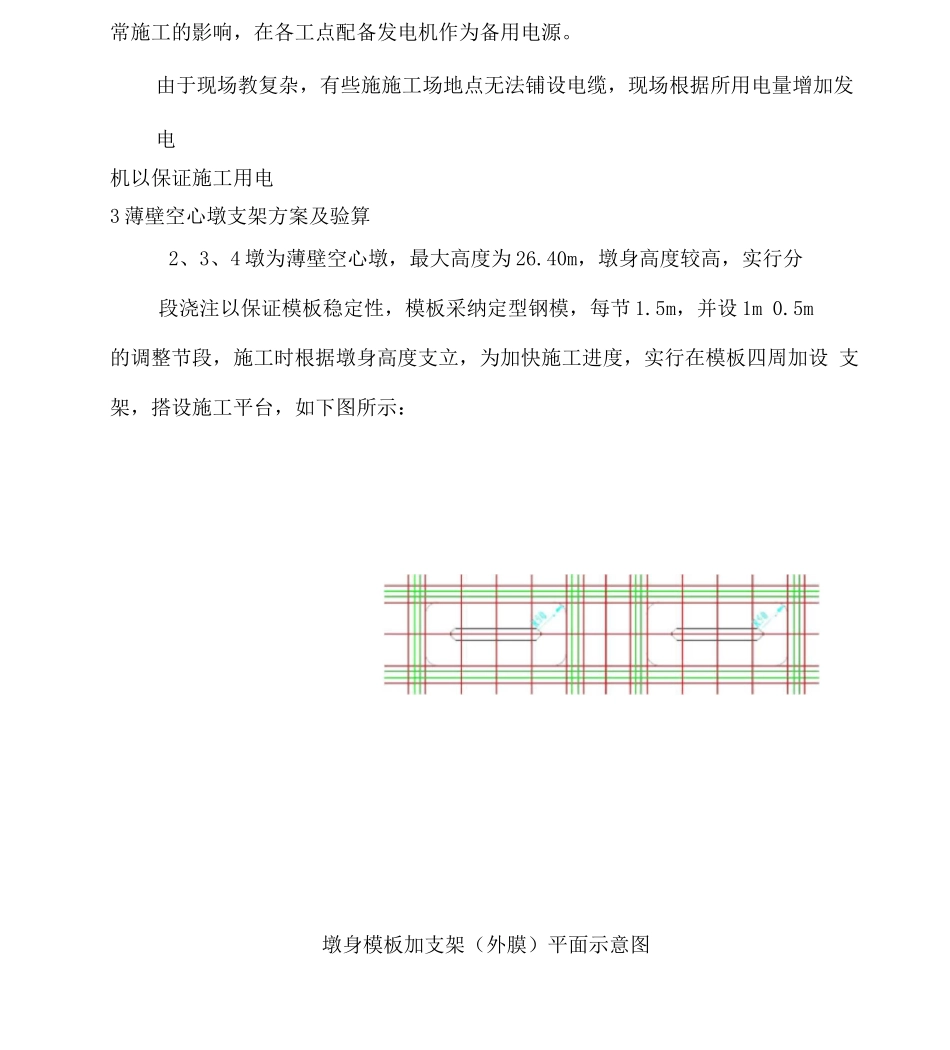

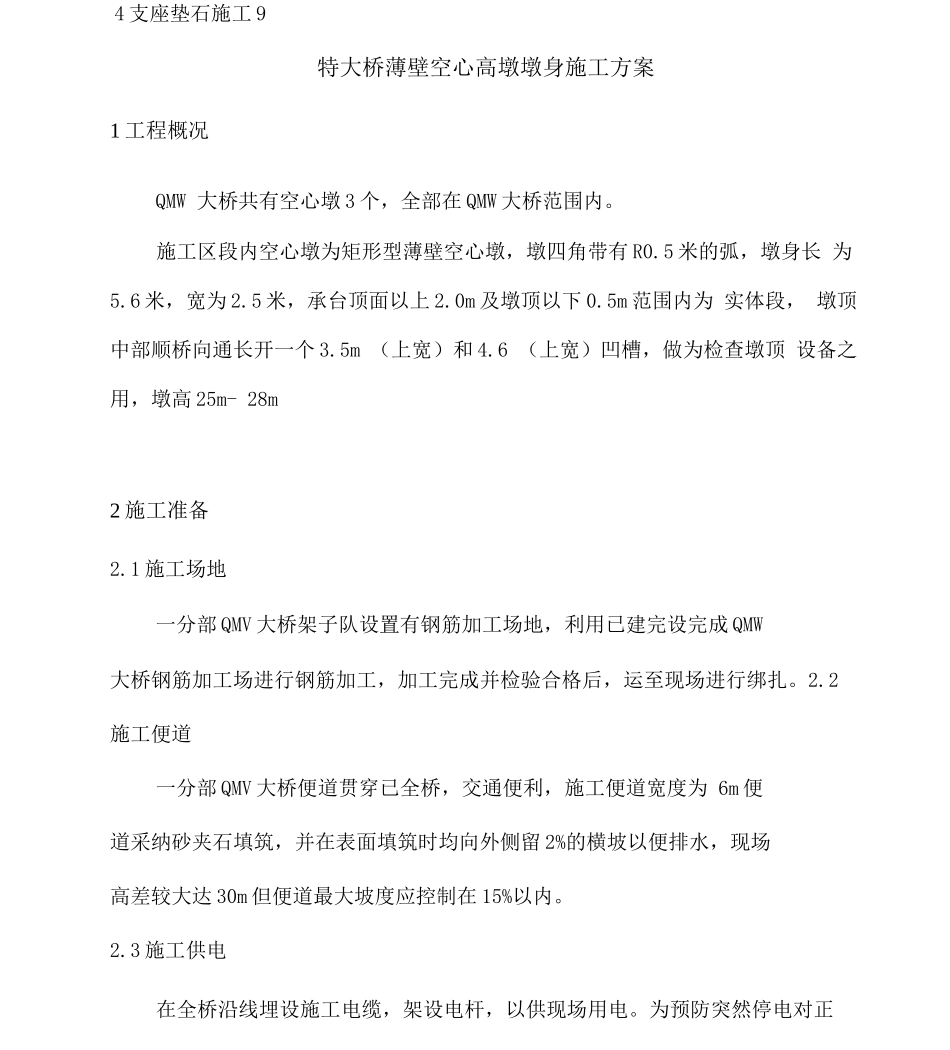

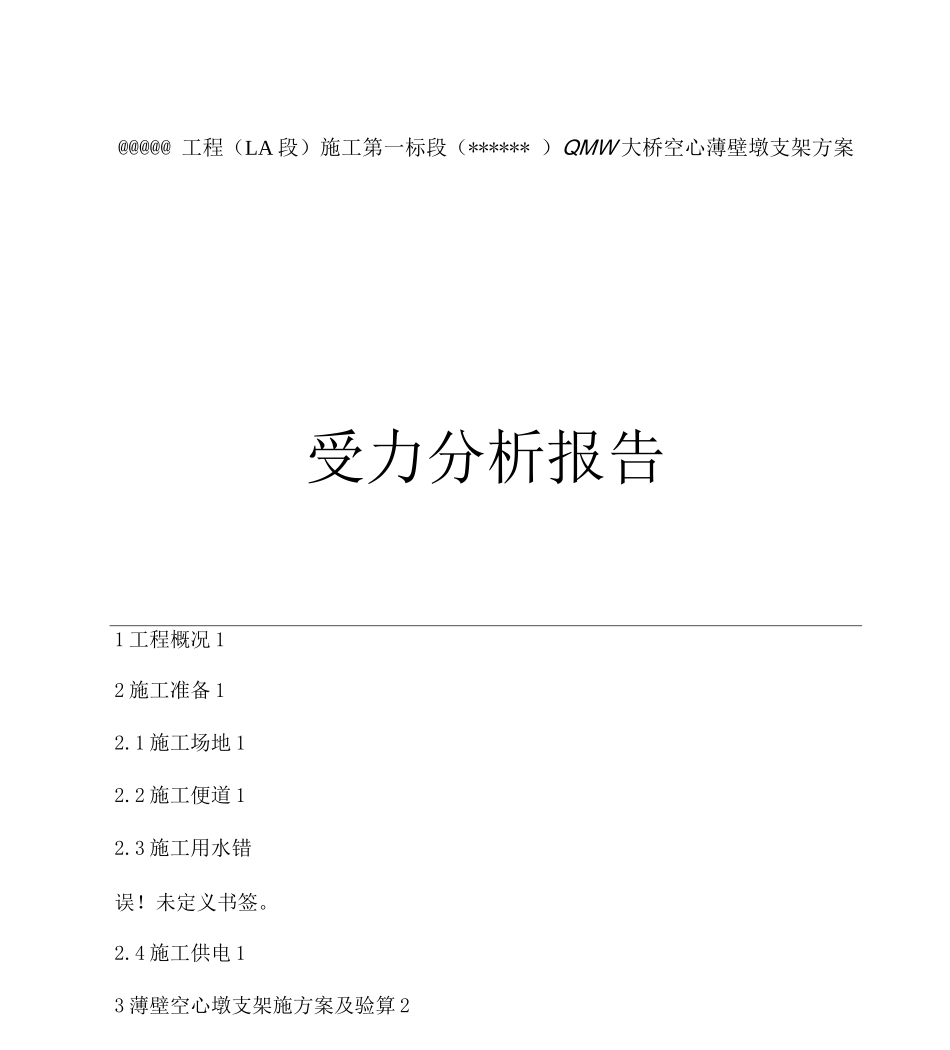

@@@@@ 工程（LA 段）施工第一标段（****** ）QMW 大桥空心薄壁墩支架方案受力分析报告1 工程概况 12 施工准备 12.1 施工场地 12.2 施工便道 12.3 施工用水错误！未定义书签。2.4 施工供电 13 薄壁空心墩支架施方案及验算 24 支座垫石施工 9特大桥薄壁空心高墩墩身施工方案1 工程概况QMW 大桥共有空心墩 3 个，全部在 QMW 大桥范围内。施工区段内空心墩为矩形型薄壁空心墩，墩四角带有 R0.5 米的弧，墩身长 为5.6 米，宽为 2.5 米，承台顶面以上 2.0m 及墩顶以下 0.5m 范围内为 实体段， 墩顶中部顺桥向通长开一个 3.5m （上宽）和 4.6 （上宽）凹槽，做为检查墩顶 设备之用，墩高 25m- 28m2 施工准备2.1 施工场地一分部 QMV 大桥架子队设置有钢筋加工场地，利用已建完设完成 QMW大桥钢筋加工场进行钢筋加工，加工完成并检验合格后，运至现场进行绑扎。2.2 施工便道一分部 QMV 大桥便道贯穿已全桥，交通便利，施工便道宽度为 6m 便道采纳砂夹石填筑，并在表面填筑时均向外侧留 2%的横坡以便排水，现场高差较大达 30m 但便道最大坡度应控制在 15%以内。2.3 施工供电在全桥沿线埋设施工电缆，架设电杆，以供现场用电。为预防突然停电对正 常施工的影响，在各工点配备发电机作为备用电源。由于现场教复杂，有些施施工场地点无法铺设电缆，现场根据所用电量增加发电机以保证施工用电3 薄壁空心墩支架方案及验算2、3、4 墩为薄壁空心墩，最大高度为 26.40m，墩身高度较高，实行分段浇注以保证模板稳定性，模板采纳定型钢模，每节 1.5m，并设 1m 0.5m的调整节段，施工时根据墩身高度支立，为加快施工进度，实行在模板四周加设 支架，搭设施工平台，如下图所示：墩身模板加支架（外膜）平面示意图墩身模板加支架立面示意图采纳模板支架可以加快施工进度，下部拆除后的模板进行下一个墩身模 板支立。薄壁墩对拉螺杆和螺帽都采纳 ① 14mm 规格，满足模板强度要求。第一 次浇注至实体段顶（浇注下部实体段），浇筑完成后，开始拼装上部模板 6- 8m,利用模板外侧支架平台进行施工，附模板支架承载力检算书：每个操作平台：采纳① 48mm 壁厚 3.5mmf 冈管根，每根长 6m，槽钢上铺设 竹 板，槽钢外侧采纳直径 20mn 钢管竖向立柱及横向栏杆，并用防护网维护，防止 坠物。、爬梯脚手架设计及安装爬梯支架采纳外径① 48mm 壁厚 3.5mm 钢管及扣件围绕桥墩搭设双排支架，支架...
