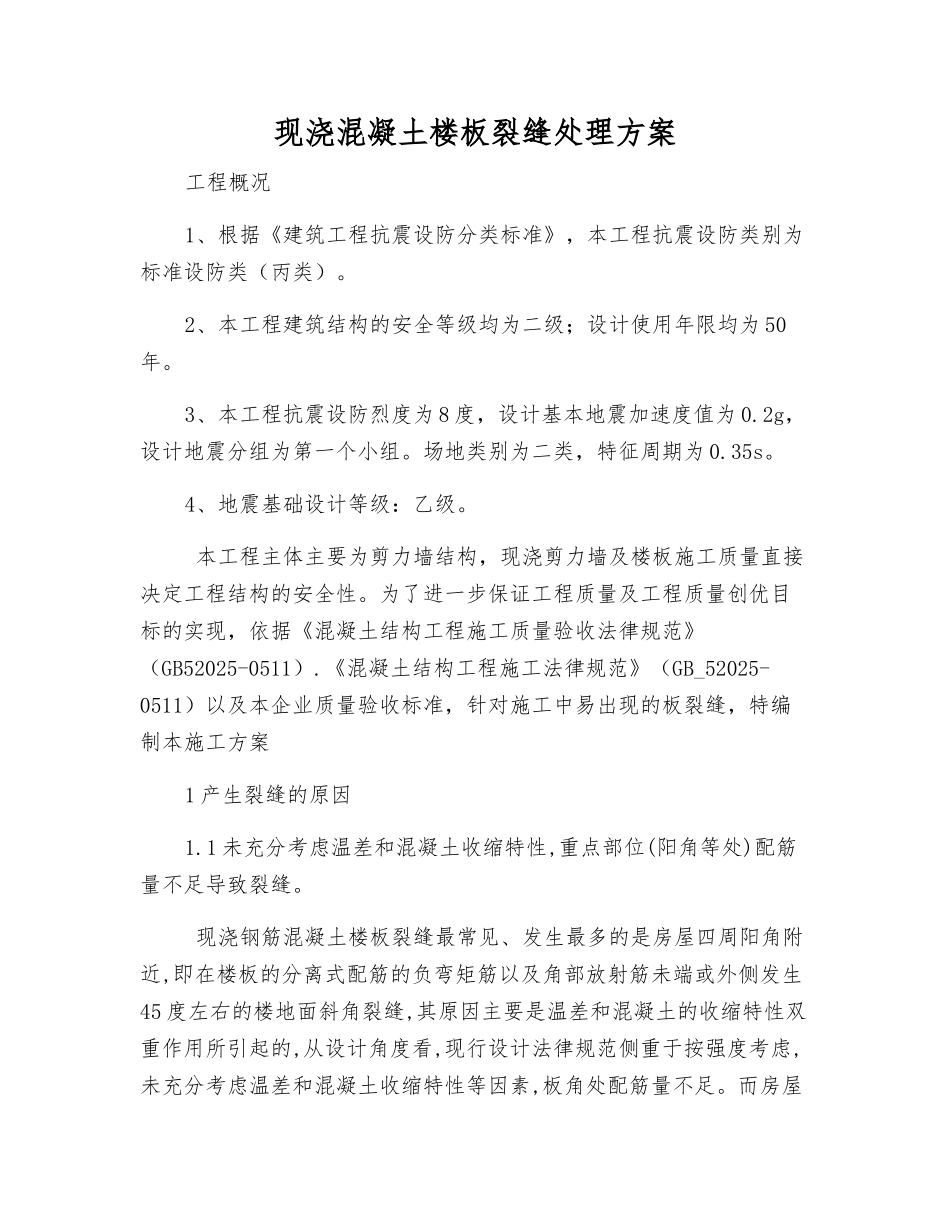

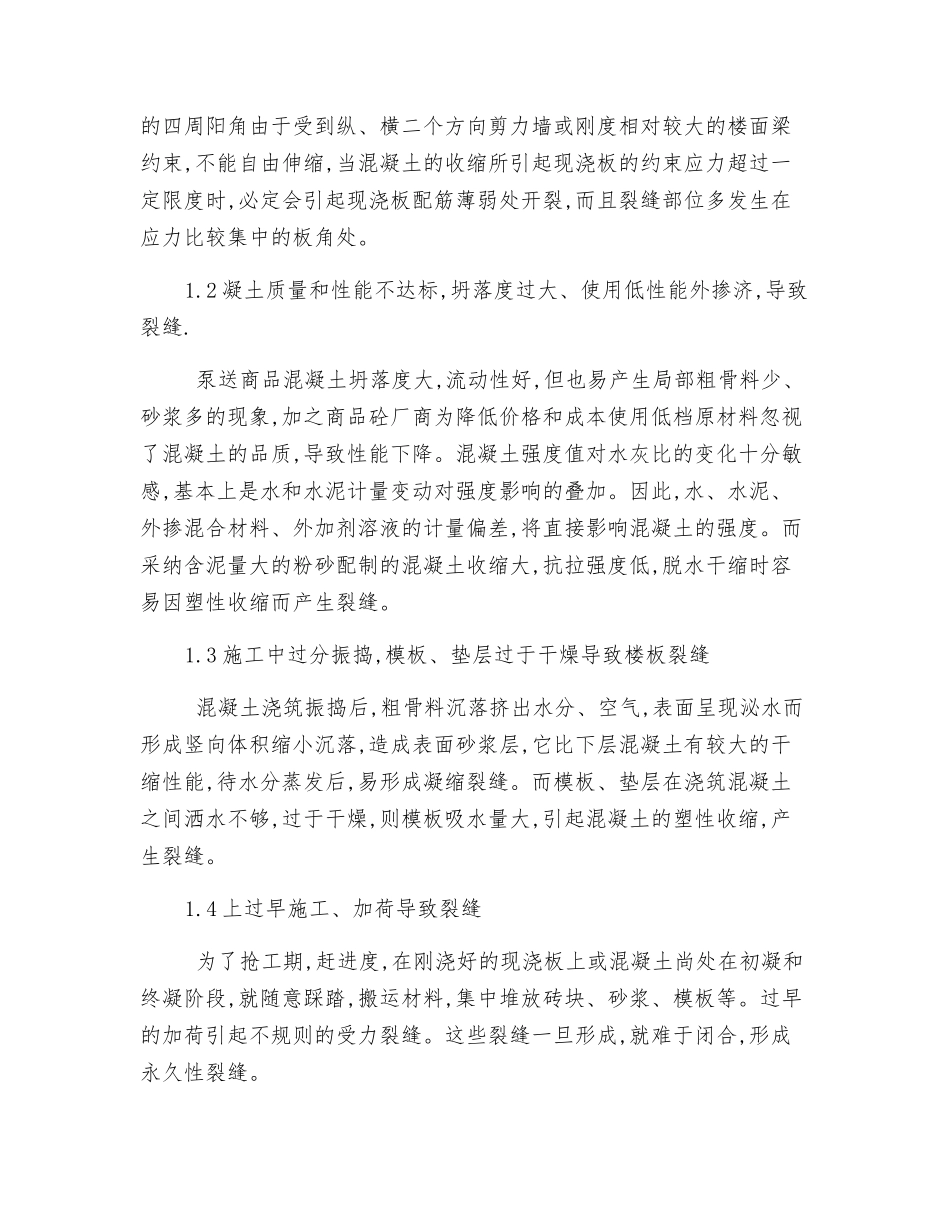

现浇混凝土楼板裂缝处理方案工程概况1、根据《建筑工程抗震设防分类标准》，本工程抗震设防类别为标准设防类（丙类）。2、本工程建筑结构的安全等级均为二级；设计使用年限均为 50年。3、本工程抗震设防烈度为 8 度，设计基本地震加速度值为 0.2g，设计地震分组为第一个小组。场地类别为二类，特征周期为 0.35s。4、地震基础设计等级：乙级。 本工程主体主要为剪力墙结构，现浇剪力墙及楼板施工质量直接决定工程结构的安全性。为了进一步保证工程质量及工程质量创优目标的实现，依据《混凝土结构工程施工质量验收法律规范》（GB52025-0511）.《混凝土结构工程施工法律规范》（GB_52025-0511）以及本企业质量验收标准，针对施工中易出现的板裂缝，特编制本施工方案1 产生裂缝的原因1.1 未充分考虑温差和混凝土收缩特性,重点部位(阳角等处)配筋量不足导致裂缝。 现浇钢筋混凝土楼板裂缝最常见、发生最多的是房屋四周阳角附近,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45 度左右的楼地面斜角裂缝,其原因主要是温差和混凝土的收缩特性双重作用所引起的,从设计角度看,现行设计法律规范侧重于按强度考虑,未充分考虑温差和混凝土收缩特性等因素,板角处配筋量不足。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,不能自由伸缩,当混凝土的收缩所引起现浇板的约束应力超过一定限度时,必定会引起现浇板配筋薄弱处开裂,而且裂缝部位多发生在应力比较集中的板角处。1.2 凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝. 泵送商品混凝土坍落度大,流动性好,但也易产生局部粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。而采纳含泥量大的粉砂配制的混凝土收缩大,抗拉强度低,脱水干缩时容易因塑性收缩而产生裂缝。1.3 施工中过分振捣,模板、垫层过于干燥导致楼板裂缝 混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引起混凝土的塑性收缩,产生裂缝。1.4 上过早施工、加荷导致裂缝 为...
