现浇箱梁整改拆除方案

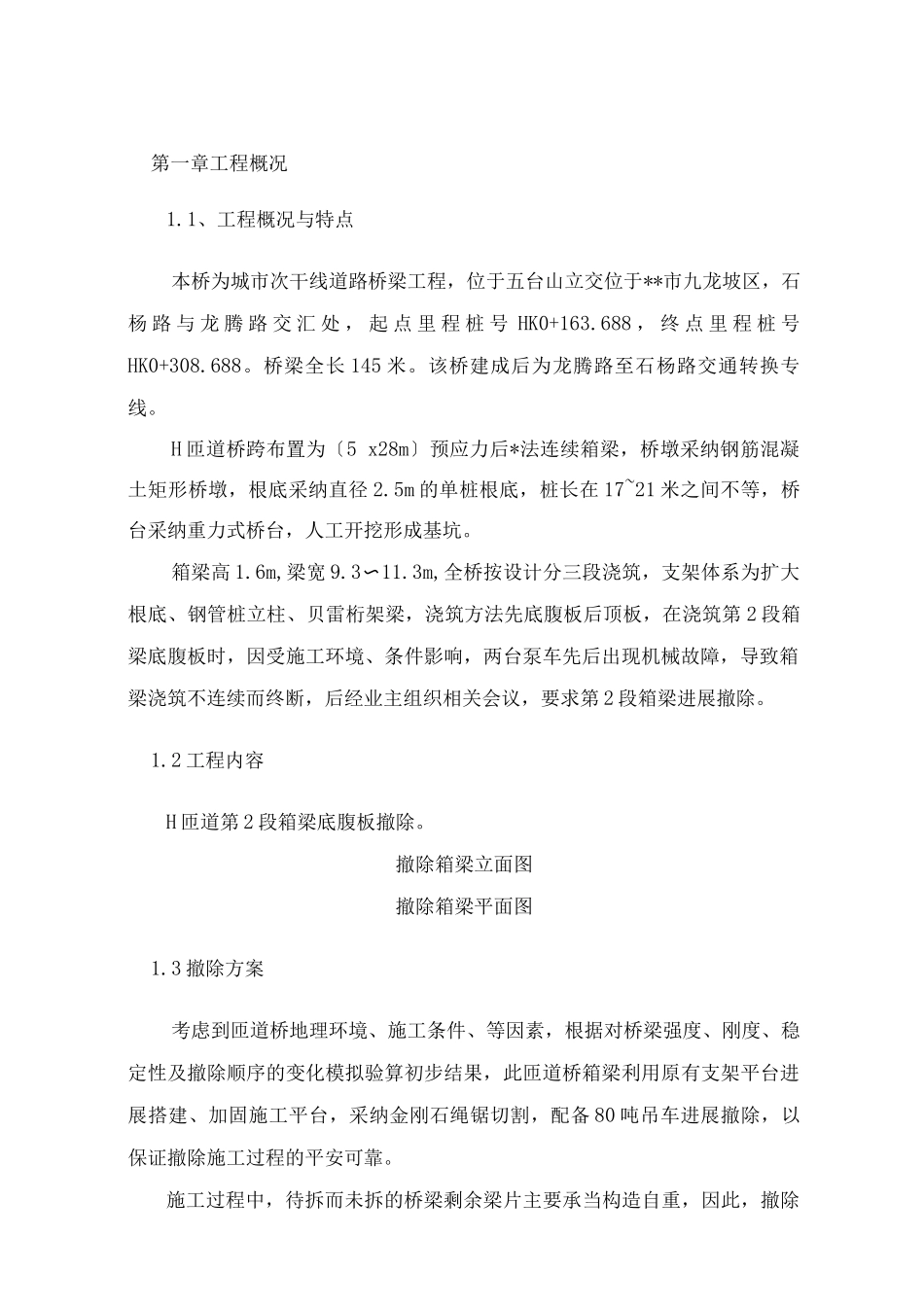

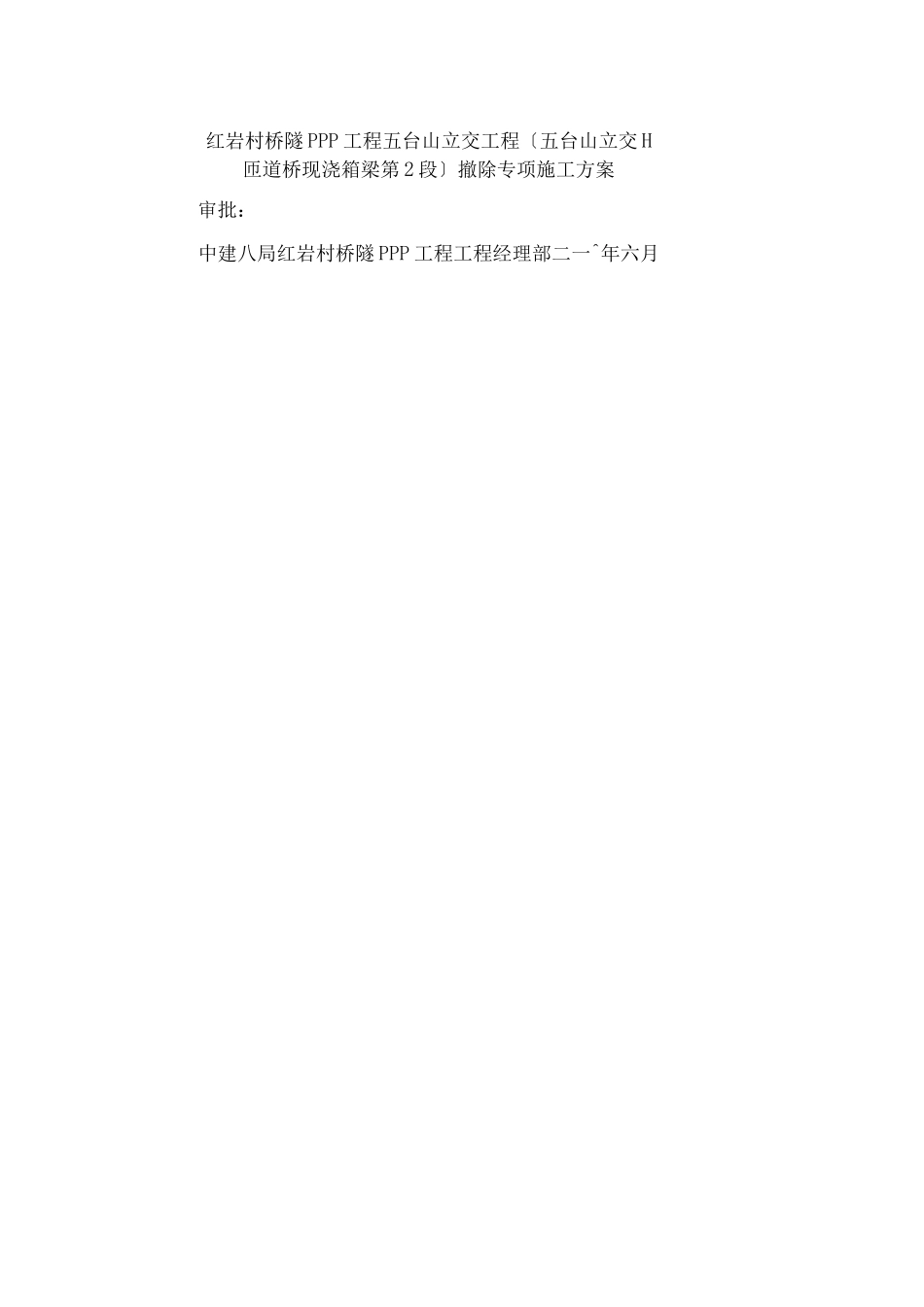

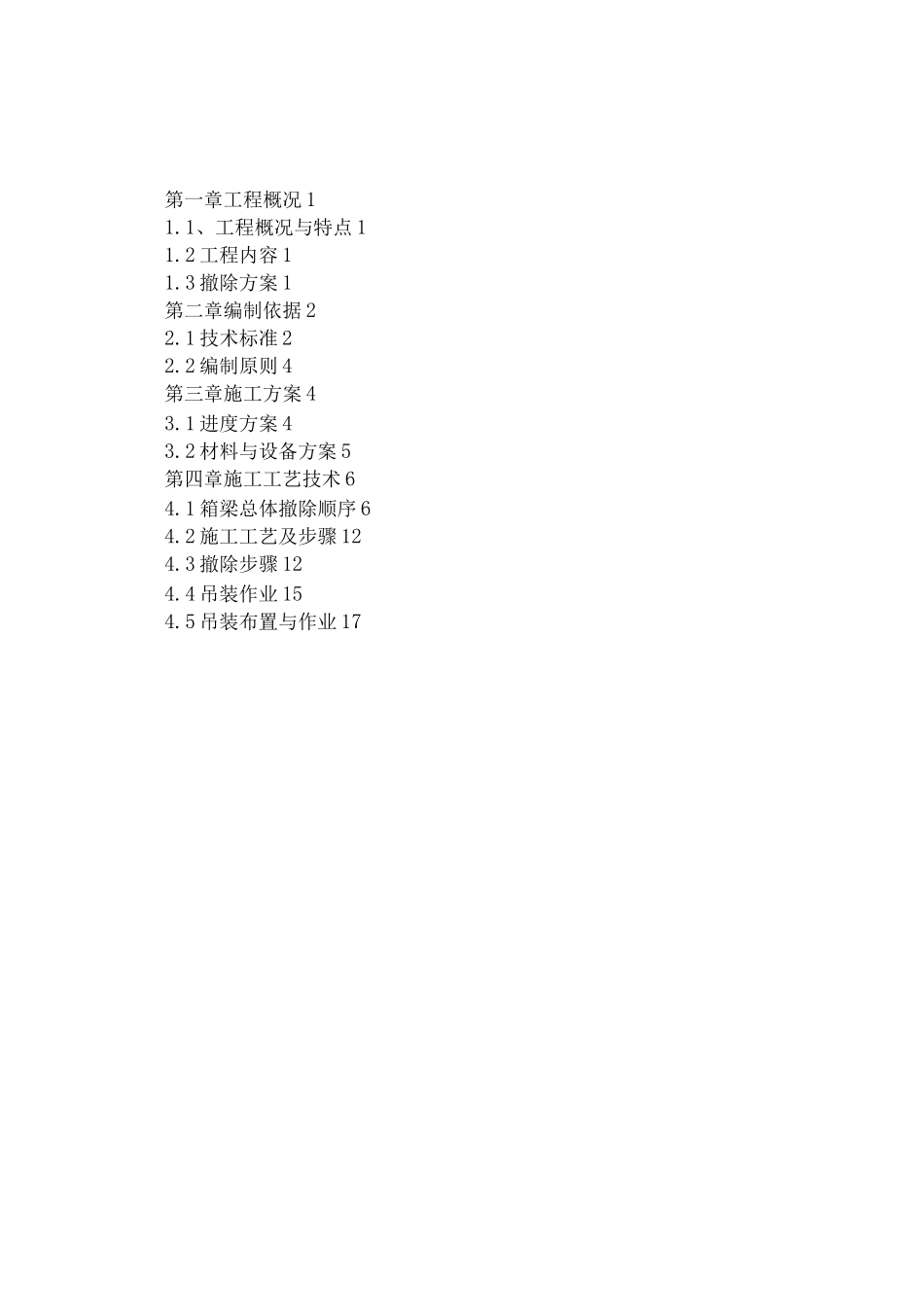

红岩村桥隧 PPP 工程五台山立交工程〔五台山立交 H匝道桥现浇箱梁第 2 段〕撤除专项施工方案审批：中建八局红岩村桥隧 PPP 工程工程经理部二一^年六月第一章工程概况 11.1、工程概况与特点 11.2 工程内容 11.3 撤除方案 1第二章编制依据 22.1 技术标准 22.2 编制原则 4第三章施工方案 43.1 进度方案 43.2 材料与设备方案 5第四章施工工艺技术 64.1 箱梁总体撤除顺序 64.2 施工工艺及步骤 124.3 撤除步骤 124.4 吊装作业 154.5 吊装布置与作业 17第一章工程概况1.1、工程概况与特点本桥为城市次干线道路桥梁工程，位于五台山立交位于**市九龙坡区，石杨 路 与 龙 腾 路 交 汇 处 ， 起 点 里 程 桩 号 HK0+163.688 ， 终 点 里 程 桩 号HK0+308.688。桥梁全长 145 米。该桥建成后为龙腾路至石杨路交通转换专线。H 匝道桥跨布置为〔5 x28m〕预应力后*法连续箱梁，桥墩采纳钢筋混凝土矩形桥墩，根底采纳直径 2.5m 的单桩根底，桩长在 17~21 米之间不等，桥台采纳重力式桥台，人工开挖形成基坑。箱梁高 1.6m,梁宽 9.3〜11.3m,全桥按设计分三段浇筑，支架体系为扩大根底、钢管桩立柱、贝雷桁架梁，浇筑方法先底腹板后顶板，在浇筑第 2 段箱梁底腹板时，因受施工环境、条件影响，两台泵车先后出现机械故障，导致箱梁浇筑不连续而终断，后经业主组织相关会议，要求第 2 段箱梁进展撤除。1.2 工程内容H 匝道第 2 段箱梁底腹板撤除。撤除箱梁立面图撤除箱梁平面图1.3 撤除方案考虑到匝道桥地理环境、施工条件、等因素，根据对桥梁强度、刚度、稳定性及撤除顺序的变化模拟验算初步结果，此匝道桥箱梁利用原有支架平台进展搭建、加固施工平台，采纳金刚石绳锯切割，配备 80 吨吊车进展撤除，以保证撤除施工过程的平安可靠。施工过程中，待拆而未拆的桥梁剩余梁片主要承当构造自重，因此，撤除工作开场前，对桥梁自身刚度、局部撤除后桥梁剩余空心板的承载力、以及各构件的内力变化等进展综合验算，在梁体撤除过程中进展全过程位移监控量测，确保施工的动态管控。本次撤除工程的重、难点为平安防护，既要确保施工作业人、机的自身平安，还要保证未拆桥梁段的构造平衡稳定，同时保证施工区域范围内人、机等的平安，这对支架搭设和平安防护工作具有苛刻要求及严峻考验。第二章编制依据2.1 技术标准1) ?中华人民**国平安生产法？2) ?建筑撤除工程平安技术标准？(JGJ147-24)3) ...
