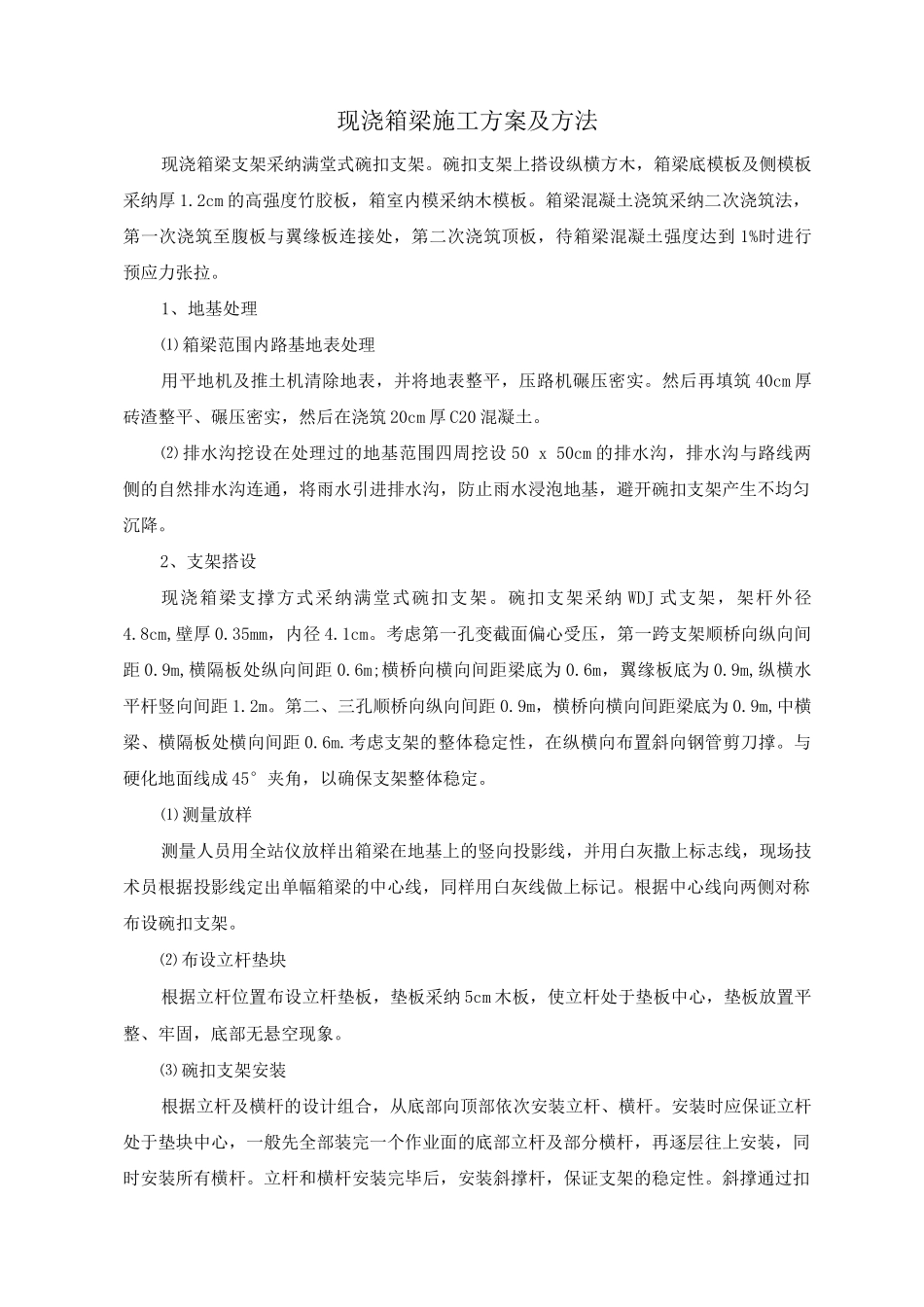

现浇箱梁施工方案及方法

现浇箱梁施工方案及方法现浇箱梁支架采纳满堂式碗扣支架。碗扣支架上搭设纵横方木，箱梁底模板及侧模板采纳厚 1.2cm 的高强度竹胶板，箱室内模采纳木模板。箱梁混凝土浇筑采纳二次浇筑法，第一次浇筑至腹板与翼缘板连接处，第二次浇筑顶板，待箱梁混凝土强度达到 1%时进行预应力张拉。1、地基处理⑴ 箱梁范围内路基地表处理用平地机及推土机清除地表，并将地表整平，压路机碾压密实。然后再填筑 40cm 厚砖渣整平、碾压密实，然后在浇筑 20cm 厚 C20 混凝土。⑵ 排水沟挖设在处理过的地基范围四周挖设 50 x 50cm 的排水沟，排水沟与路线两侧的自然排水沟连通，将雨水引进排水沟，防止雨水浸泡地基，避开碗扣支架产生不均匀沉降。2、支架搭设现浇箱梁支撑方式采纳满堂式碗扣支架。碗扣支架采纳 WDJ 式支架，架杆外径4.8cm,壁厚 0.35mm，内径 4.1cm。考虑第一孔变截面偏心受压，第一跨支架顺桥向纵向间距 0.9m,横隔板处纵向间距 0.6m;横桥向横向间距梁底为 0.6m，翼缘板底为 0.9m,纵横水平杆竖向间距 1.2m。第二、三孔顺桥向纵向间距 0.9m，横桥向横向间距梁底为 0.9m,中横梁、横隔板处横向间距 0.6m.考虑支架的整体稳定性，在纵横向布置斜向钢管剪刀撑。与硬化地面线成 45°夹角，以确保支架整体稳定。⑴ 测量放样测量人员用全站仪放样出箱梁在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线定出单幅箱梁的中心线，同样用白灰线做上标记。根据中心线向两侧对称布设碗扣支架。⑵ 布设立杆垫块根据立杆位置布设立杆垫板，垫板采纳 5cm 木板，使立杆处于垫板中心，垫板放置平整、牢固，底部无悬空现象。⑶ 碗扣支架安装根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。安装时应保证立杆处于垫块中心，一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。立杆和横杆安装完毕后，安装斜撑杆，保证支架的稳定性。斜撑通过扣件与碗扣支架连接，安装时尽量布置在框架结点上。⑷ 顶托安装为便于在支架上高空作业，安全省时，可在地面上大致调好顶托伸出量，再运至支架顶安装。根据梁底高程变化决定横桥向控制断面间距，顺桥向设左、中、右三个控制点，精确调出顶托标高。然后用明显的标记标明顶托伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高，顶托伸出量一般控制在 30cm 以内为宜。3、纵横梁安装顶托标高调整完毕后，在其上安放 15 x...
