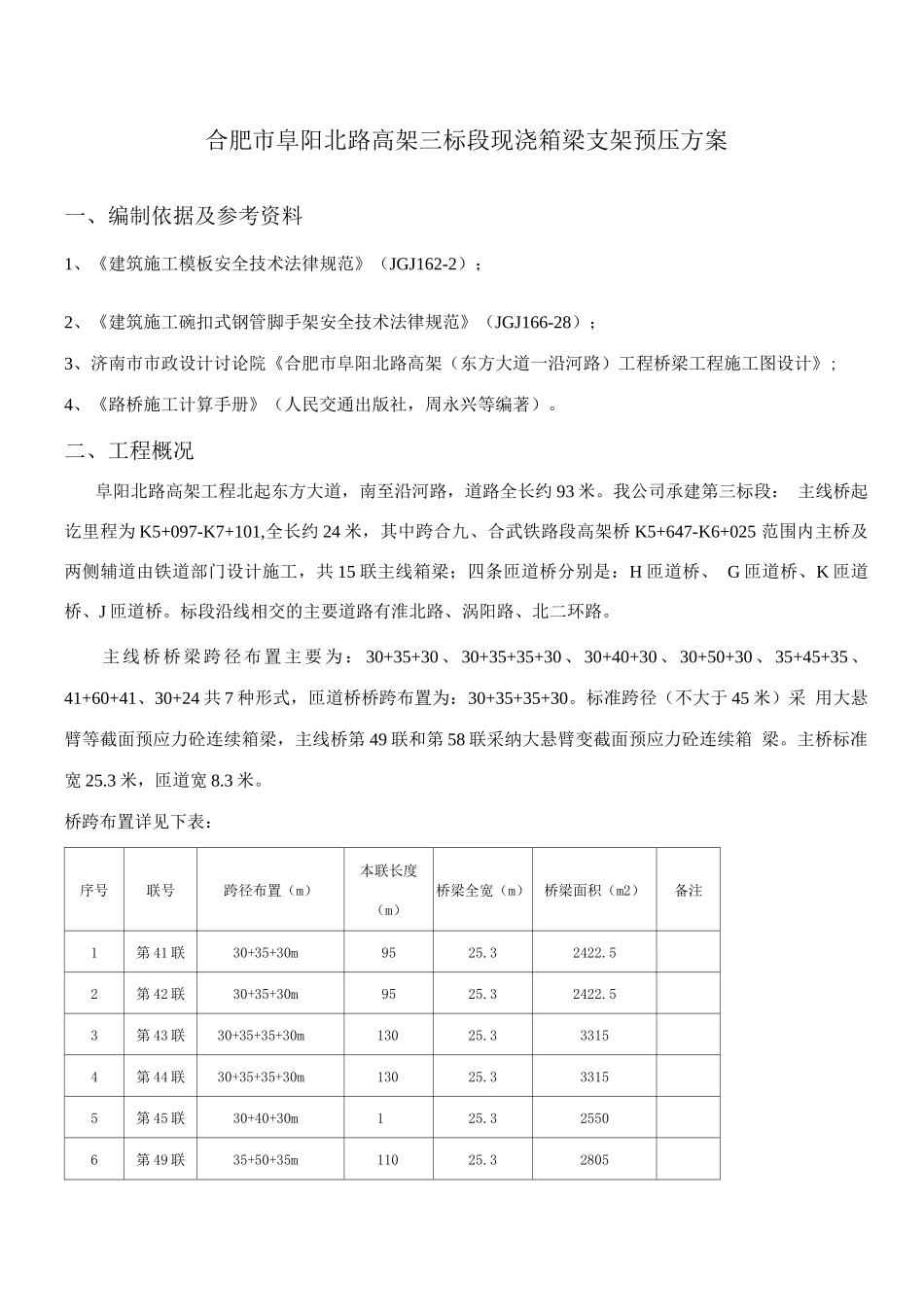

合肥市阜阳北路高架三标段现浇箱梁支架预压方案一、编制依据及参考资料1、《建筑施工模板安全技术法律规范》（JGJ162-2）；2、《建筑施工碗扣式钢管脚手架安全技术法律规范》（JGJ166-28）；3、济南市市政设计讨论院《合肥市阜阳北路高架（东方大道一沿河路）工程桥梁工程施工图设计》;4、《路桥施工计算手册》（人民交通出版社，周永兴等编著）。二、工程概况阜阳北路高架工程北起东方大道，南至沿河路，道路全长约 93 米。我公司承建第三标段： 主线桥起讫里程为 K5+097-K7+101,全长约 24 米，其中跨合九、合武铁路段高架桥 K5+647-K6+025 范围内主桥及两侧辅道由铁道部门设计施工，共 15 联主线箱梁；四条匝道桥分别是：H 匝道桥、 G 匝道桥、K 匝道桥、J 匝道桥。标段沿线相交的主要道路有淮北路、涡阳路、北二环路。主线桥桥梁跨径布置主要为： 30+35+30 、 30+35+35+30 、30+40+30 、30+50+30 、35+45+35 、 41+60+41、30+24 共 7 种形式，匝道桥桥跨布置为：30+35+35+30。标准跨径（不大于 45 米）采 用大悬臂等截面预应力砼连续箱梁，主线桥第 49 联和第 58 联采纳大悬臂变截面预应力砼连续箱 梁。主桥标准宽 25.3 米，匝道宽 8.3 米。桥跨布置详见下表：序号联号跨径布置（m）本联长度（m）桥梁全宽（m）桥梁面积（m2）备注1第 41 联30+35+30m9525.32422.52第 42 联30+35+30m9525.32422.53第 43 联30+35+35+30m13025.333154第 44 联30+35+35+30m13025.333155第 45 联30+40+30m125.325506第 49 联35+50+35m11025.328057第 50 联30+35+35+30m13025.333158第 51 联30+40+30m125.325509第 52 联30+35+30m9525.32422.510第 53 联30+35+30m9525.32422.511第 54 联30+35+35+30130494012第 55 联35+45+3511532.53737.513第 56 联30+35+309523218514第 57 联30+245423-25. 9132315第 58 联41+60+411423365.416G30+35+35+30m1308.3110517H30+35+35+30m1308.3110518J30+35+35+30m1308.3110519K30+35+35+30m1308.3110525.3m 宽主桥梁体标准跨径＜45m 的箱梁，采纳单箱三室断面等高度连续梁，斜腹板形式，箱梁 顶宽 25.3m，箱底宽 16m,两侧斜腹板斜率为 1:1.47 悬臂宽 3.65m，梁中心高度为 2.3m，底板保 持水平，顶板为 2%的坡度。顶板厚 0.25〜0.55m，底板厚 0.23〜0.43m,腹板厚 0.42〜0.90m,主 梁中横梁宽 4.0m，端横梁宽 2.0m;主线桥 25.3m 宽主桥梁体标...
