现浇连续箱梁施工方案

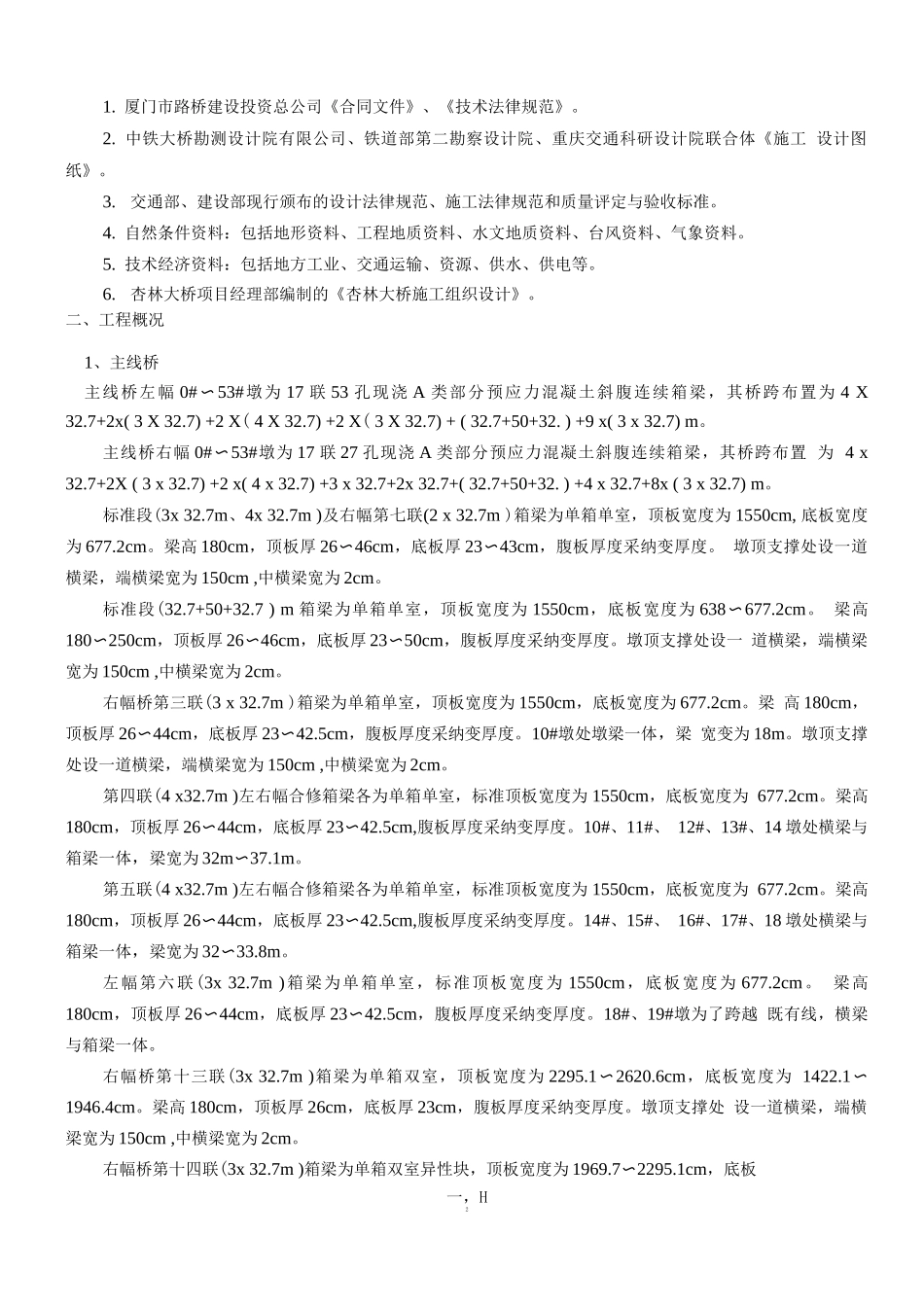

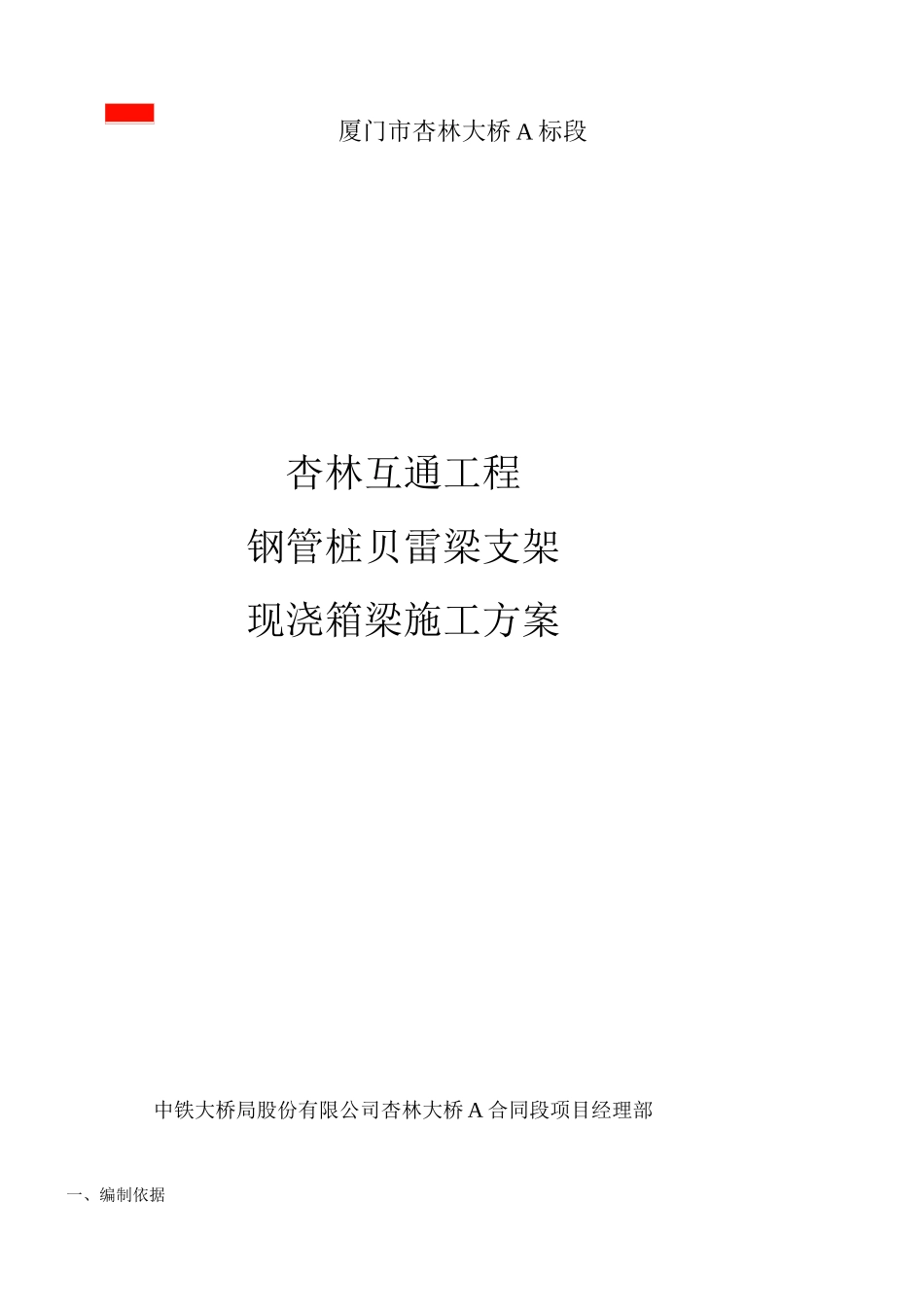

杏林互通工程钢管桩贝雷梁支架现浇箱梁施工方案中铁大桥局股份有限公司杏林大桥 A 合同段项目经理部厦门市杏林大桥 A 标段一、编制依据1. 厦门市路桥建设投资总公司《合同文件》、《技术法律规范》。2. 中铁大桥勘测设计院有限公司、铁道部第二勘察设计院、重庆交通科研设计院联合体《施工 设计图纸》。3.交通部、建设部现行颁布的设计法律规范、施工法律规范和质量评定与验收标准。4. 自然条件资料：包括地形资料、工程地质资料、水文地质资料、台风资料、气象资料。5. 技术经济资料：包括地方工业、交通运输、资源、供水、供电等。6.杏林大桥项目经理部编制的《杏林大桥施工组织设计》。二、工程概况1、主线桥主线桥左幅 0#〜53#墩为 17 联 53 孔现浇 A 类部分预应力混凝土斜腹连续箱梁，其桥跨布置为 4 X 32.7+2x( 3 X 32.7) +2 X( 4 X 32.7) +2 X( 3 X 32.7) + ( 32.7+50+32. ) +9 x( 3 x 32.7) m。主线桥右幅 0#〜53#墩为 17 联 27 孔现浇 A 类部分预应力混凝土斜腹连续箱梁，其桥跨布置 为 4 x 32.7+2X ( 3 x 32.7) +2 x( 4 x 32.7) +3 x 32.7+2x 32.7+( 32.7+50+32. ) +4 x 32.7+8x ( 3 x 32.7) m。标准段(3x 32.7m、4x 32.7m )及右幅第七联(2 x 32.7m )箱梁为单箱单室，顶板宽度为 1550cm, 底板宽度为 677.2cm。梁高 180cm，顶板厚 26〜46cm，底板厚 23〜43cm，腹板厚度采纳变厚度。 墩顶支撑处设一道横梁，端横梁宽为 150cm ,中横梁宽为 2cm。标准段(32.7+50+32.7 ) m 箱梁为单箱单室，顶板宽度为 1550cm，底板宽度为 638〜677.2cm。 梁高180〜250cm，顶板厚 26〜46cm，底板厚 23〜50cm，腹板厚度采纳变厚度。墩顶支撑处设一 道横梁，端横梁宽为 150cm ,中横梁宽为 2cm。右幅桥第三联(3 x 32.7m )箱梁为单箱单室，顶板宽度为 1550cm，底板宽度为 677.2cm。梁 高 180cm，顶板厚 26〜44cm，底板厚 23〜42.5cm，腹板厚度采纳变厚度。10#墩处墩梁一体，梁 宽变为 18m。墩顶支撑处设一道横梁，端横梁宽为 150cm ,中横梁宽为 2cm。第四联(4 x32.7m )左右幅合修箱梁各为单箱单室，标准顶板宽度为 1550cm，底板宽度为 677.2cm。梁高180cm，顶板厚 26〜44cm，底板厚 23〜42.5cm,腹板厚度采纳变厚度。10#、11#、 12#、13#、14 墩处横梁与箱梁一体，梁宽为 32m〜37.1m。第五联(4 x32.7m )左右幅合修箱梁各为单箱...
