现浇预应力混凝土连续箱梁施工方案及工艺方法

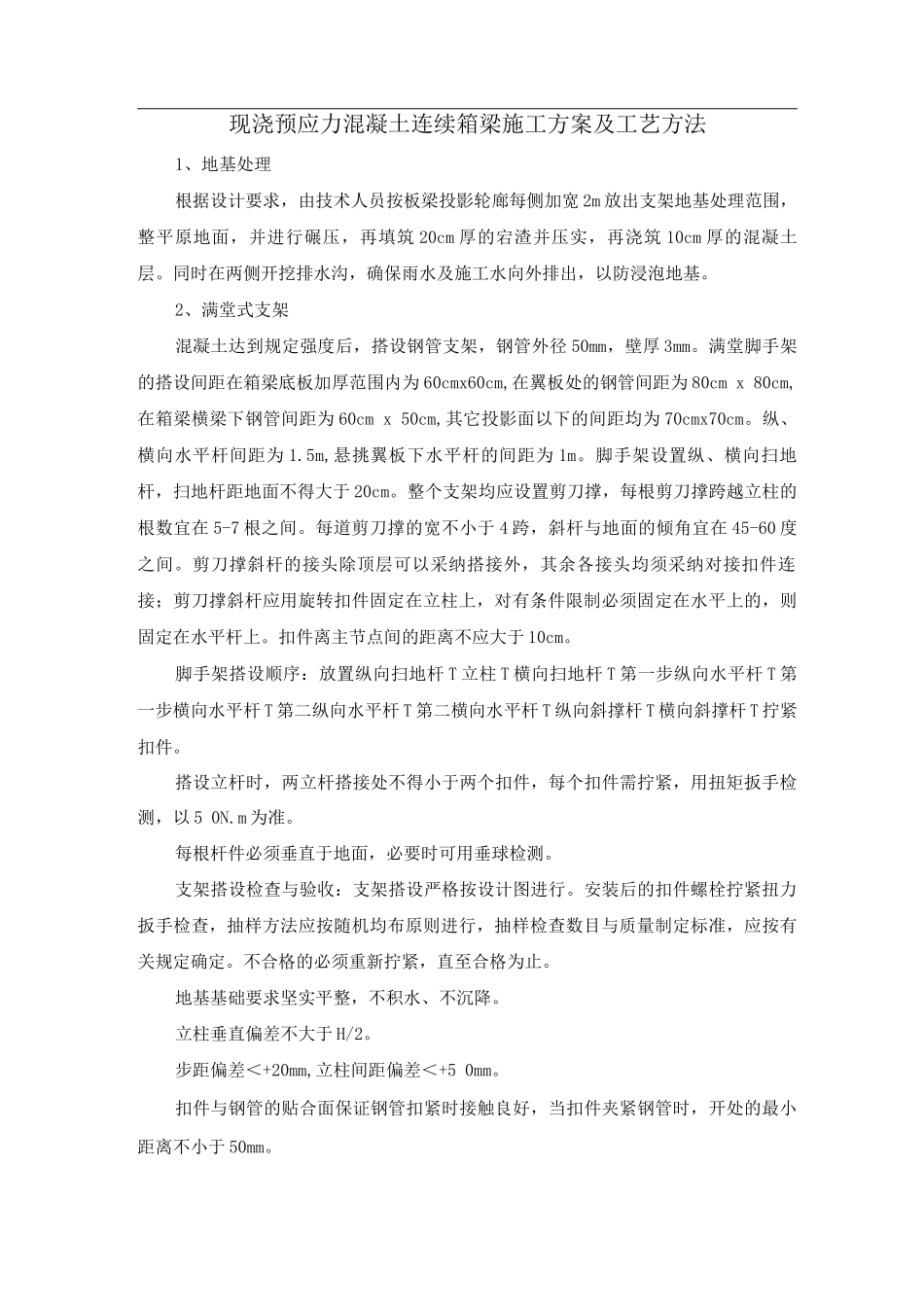

现浇预应力混凝土连续箱梁施工方案及工艺方法1、地基处理根据设计要求，由技术人员按板梁投影轮廊每侧加宽 2m 放出支架地基处理范围，整平原地面，并进行碾压，再填筑 20cm 厚的宕渣并压实，再浇筑 10cm 厚的混凝土层。同时在两侧开挖排水沟，确保雨水及施工水向外排出，以防浸泡地基。2、满堂式支架混凝土达到规定强度后，搭设钢管支架，钢管外径 50mm，壁厚 3mm。满堂脚手架的搭设间距在箱梁底板加厚范围内为 60cmx60cm,在翼板处的钢管间距为 80cm x 80cm,在箱梁横梁下钢管间距为 60cm x 50cm,其它投影面以下的间距均为 70cmx70cm。纵、横向水平杆间距为 1.5m,悬挑翼板下水平杆的间距为 1m。脚手架设置纵、横向扫地杆，扫地杆距地面不得大于 20cm。整个支架均应设置剪刀撑，每根剪刀撑跨越立柱的根数宜在 5-7 根之间。每道剪刀撑的宽不小于 4 跨，斜杆与地面的倾角宜在 45-60 度之间。剪刀撑斜杆的接头除顶层可以采纳搭接外，其余各接头均须采纳对接扣件连接；剪刀撑斜杆应用旋转扣件固定在立柱上，对有条件限制必须固定在水平上的，则固定在水平杆上。扣件离主节点间的距离不应大于 10cm。脚手架搭设顺序：放置纵向扫地杆 T 立柱 T 横向扫地杆 T 第一步纵向水平杆 T 第一步横向水平杆 T 第二纵向水平杆 T 第二横向水平杆 T 纵向斜撑杆 T 横向斜撑杆 T 拧紧扣件。搭设立杆时，两立杆搭接处不得小于两个扣件，每个扣件需拧紧，用扭矩扳手检测，以 5 0N.m 为准。每根杆件必须垂直于地面，必要时可用垂球检测。支架搭设检查与验收：支架搭设严格按设计图进行。安装后的扣件螺栓拧紧扭力扳手检查，抽样方法应按随机均布原则进行，抽样检查数目与质量制定标准，应按有关规定确定。不合格的必须重新拧紧，直至合格为止。地基基础要求坚实平整，不积水、不沉降。立柱垂直偏差不大于 H/2。步距偏差＜+20mm,立柱间距偏差＜+5 0mm。扣件与钢管的贴合面保证钢管扣紧时接触良好，当扣件夹紧钢管时，开处的最小距离不小于 50mm。使用的钢管无裂纹，两端面平整，严禁打孔。钢管支架检查验收合格后方可进入下道工序3、支架压载试验为检查支架的整体稳定性及支架基础的实际承载能力，克服混凝土浇筑过程中支架的不均匀沉降，避开箱梁混凝土因支架不均匀沉降而出现裂缝，支架在浇筑箱梁前进行压载试验。压载试验方法如下：在支架搭设完成并铺设完底模后，即对整个支架和底模进行预压，以消除支架和地基的非弹性...
