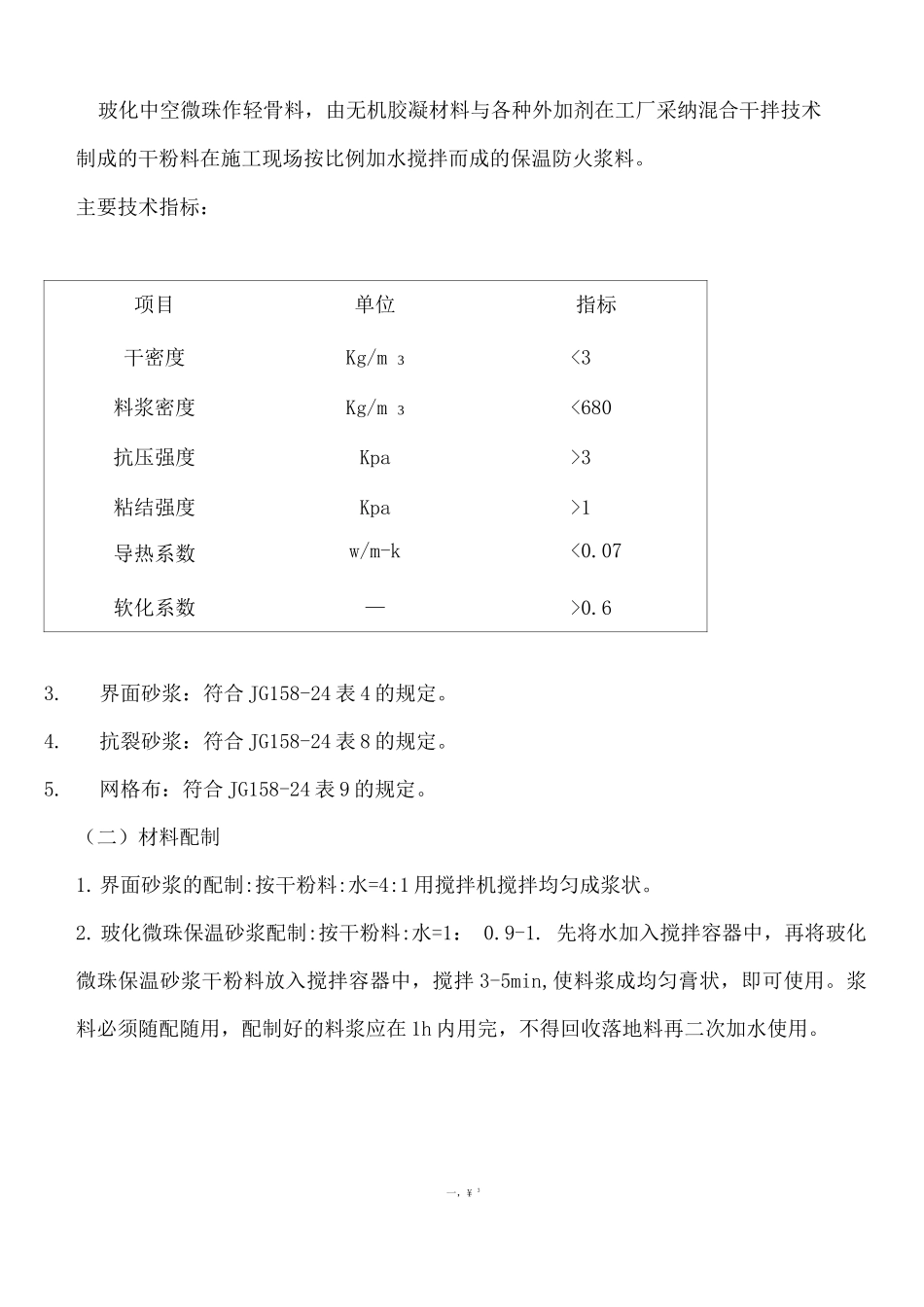

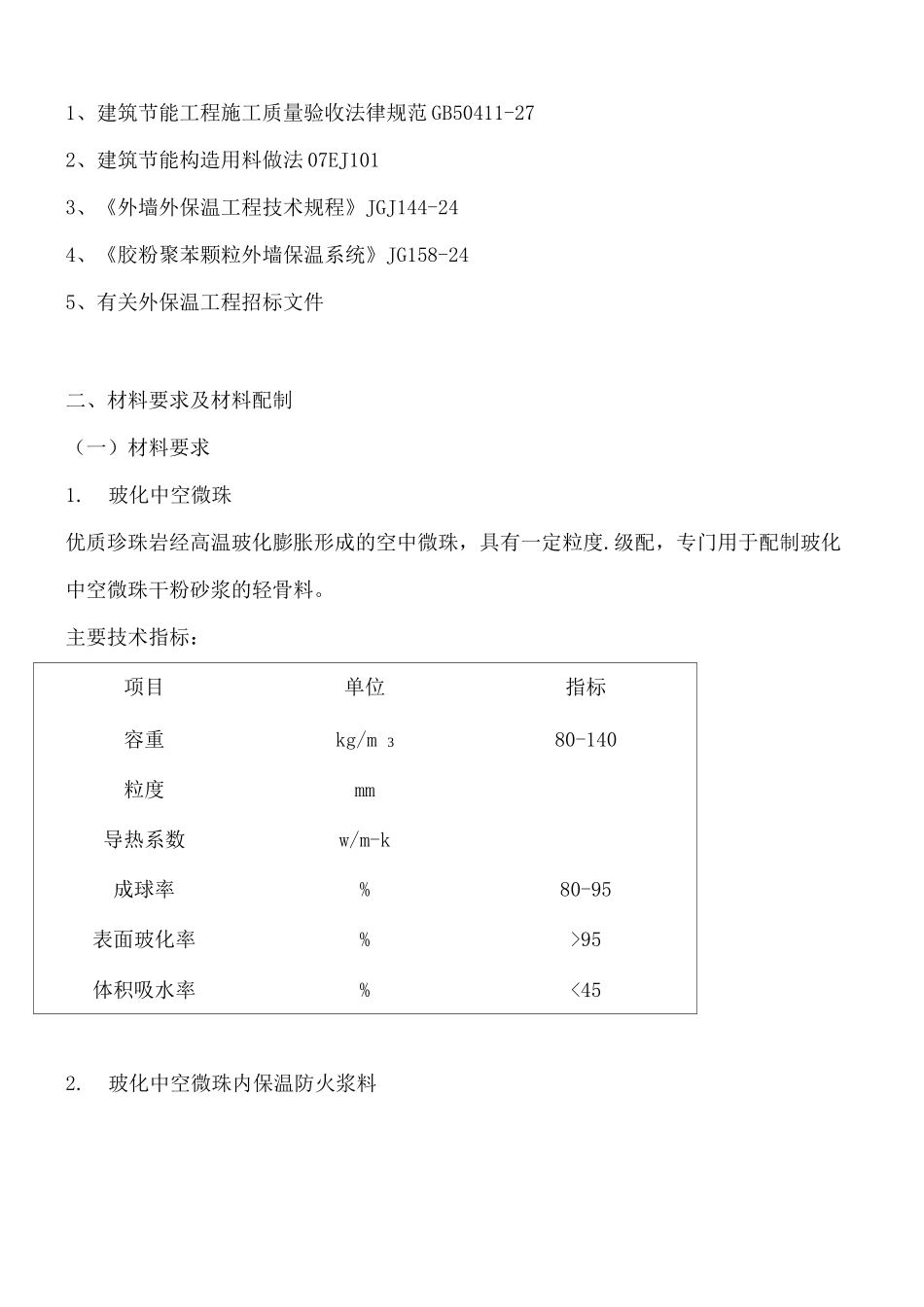

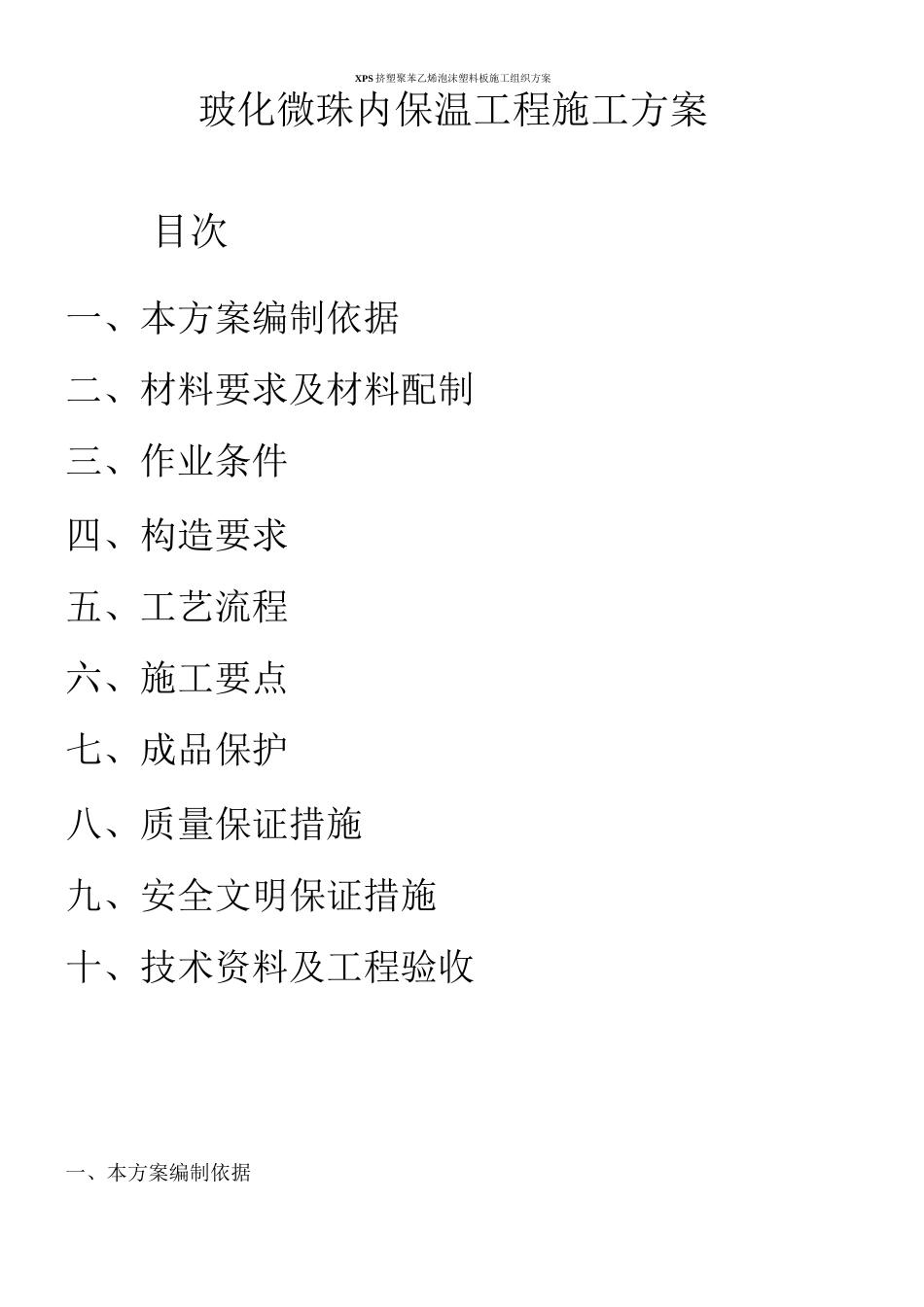

XPS 挤塑聚苯乙烯泡沫塑料板施工组织方案玻化微珠内保温工程施工方案目次一、本方案编制依据二、材料要求及材料配制三、作业条件四、构造要求五、工艺流程六、施工要点七、成品保护八、质量保证措施九、安全文明保证措施十、技术资料及工程验收一、本方案编制依据1、建筑节能工程施工质量验收法律规范 GB50411-272、建筑节能构造用料做法 07EJ1013、《外墙外保温工程技术规程》JGJ144-244、《胶粉聚苯颗粒外墙保温系统》JG158-245、有关外保温工程招标文件二、材料要求及材料配制（一）材料要求1.玻化中空微珠优质珍珠岩经高温玻化膨胀形成的空中微珠，具有一定粒度.级配，专门用于配制玻化中空微珠干粉砂浆的轻骨料。主要技术指标：项目单位指标容重kg/m 380-140粒度mm导热系数w/m-k成球率%80-95表面玻化率%>95体积吸水率%<452.玻化中空微珠内保温防火浆料玻化中空微珠作轻骨料，由无机胶凝材料与各种外加剂在工厂采纳混合干拌技术制成的干粉料在施工现场按比例加水搅拌而成的保温防火浆料。主要技术指标：项目单位指标干密度Kg/m 3<3料浆密度Kg/m 3<680抗压强度Kpa>3粘结强度Kpa>1导热系数w/m-k<0.07软化系数—>0.63.界面砂浆：符合 JG158-24 表 4 的规定。4.抗裂砂浆：符合 JG158-24 表 8 的规定。5.网格布：符合 JG158-24 表 9 的规定。（二）材料配制1.界面砂浆的配制:按干粉料:水=4:1 用搅拌机搅拌均匀成浆状。2. 玻化微珠保温砂浆配制:按干粉料:水=1： 0.9-1. 先将水加入搅拌容器中，再将玻化 微珠保温砂浆干粉料放入搅拌容器中，搅拌 3-5min,使料浆成均匀膏状，即可使用。浆 料必须随配随用，配制好的料浆应在 1h 内用完，不得回收落地料再二次加水使用。一，¥ 33. 抗裂砂浆的配制：按干粉料:水=4:1 先将水加入搅拌容器中,再将抗裂砂浆干粉料 倒入搅拌容器中，搅拌 4-5min,使搅拌成均匀膏状，静放 5min 即可使用。料浆随配随用， 配制好的料浆应在 1.5h 内用完。三、作业条件1.基层墙体经主体工程验收达到质量标准要求。2.基层表面应将表面浮灰、油污等清理洁净，大于 10mm 的凸出物应剔除铲平。3. 外墙面上的门窗框、设备穿墙管道，外墙内侧墙面管线、槽盒等应提前安装完毕，并 预备出保温层的厚度。4.施工机具、运输设备应备齐，并运行正常。5.夏季施工应避开阳光暴晒。6.玻化微珠保温砂浆施工方案要经监理建设）单位批准方可实施。四、构造要求1、1-2mm 界面砂浆作界面处理。2、20mm 胶粉...
