玻璃鳞片施工方案(带加强)

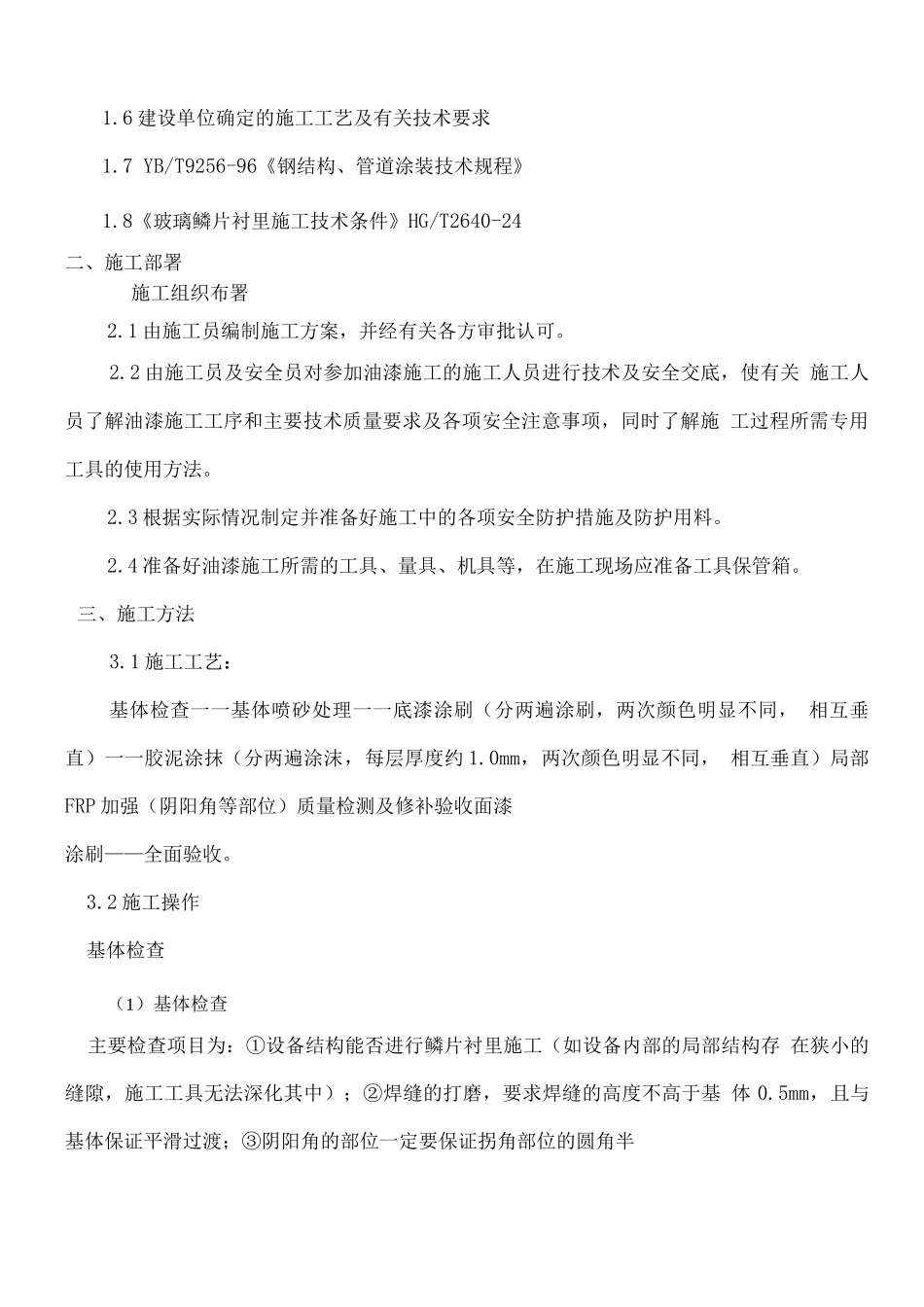

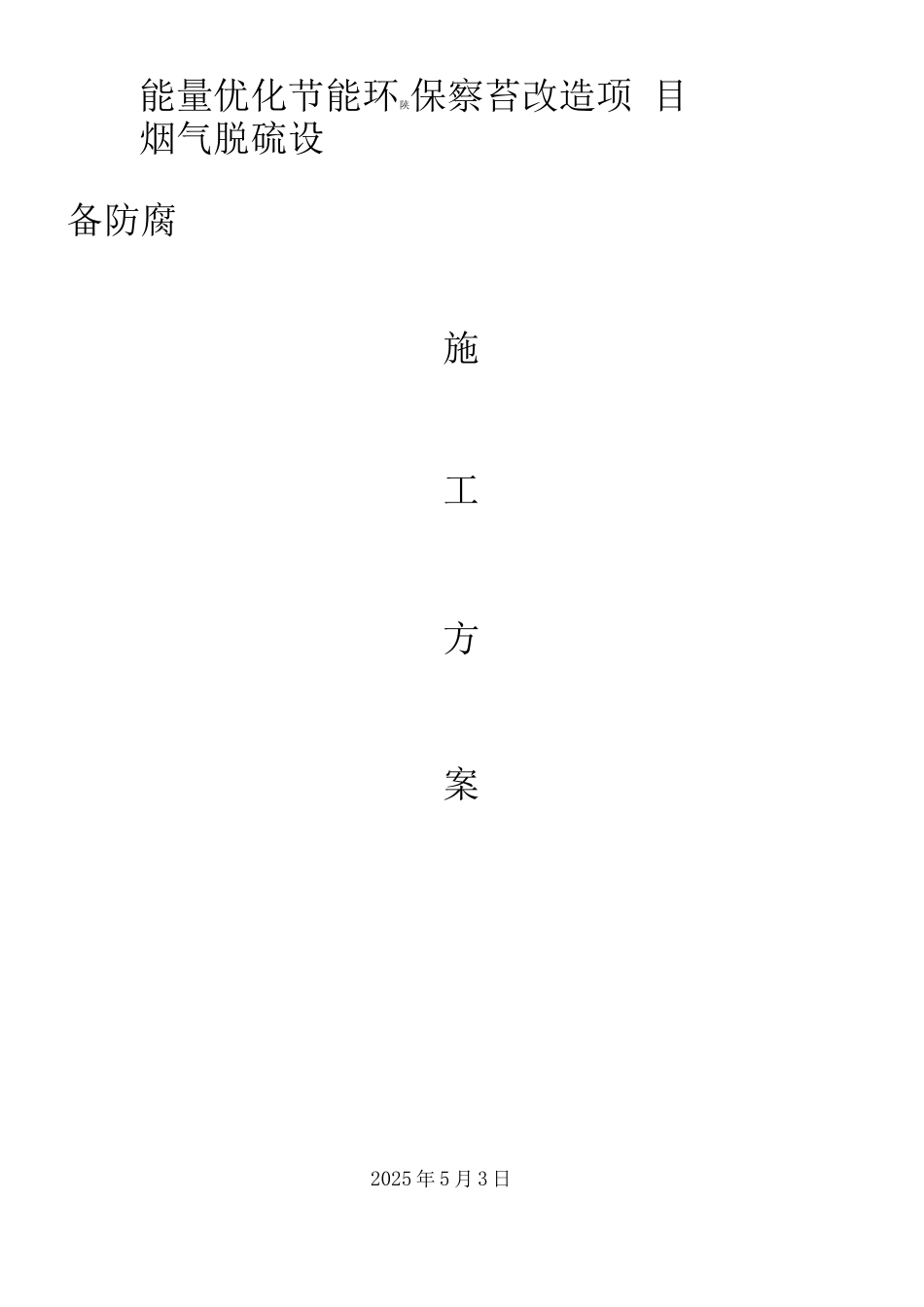

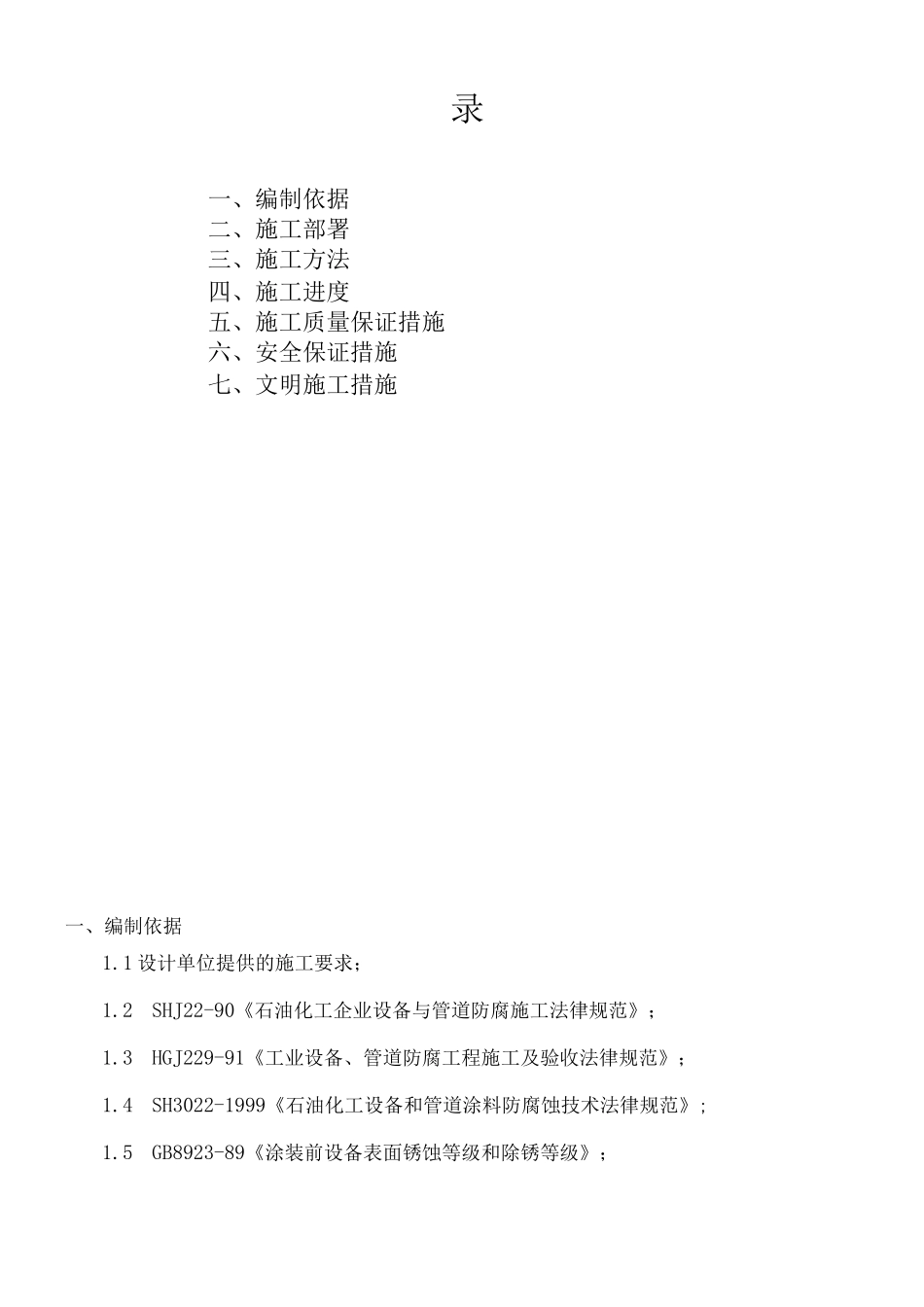

能量优化节能环陕保察苔改造项 目 烟气脱硫设备防腐施工方案2025 年 5 月 3 日录一、编制依据二、施工部署三、施工方法四、施工进度五、施工质量保证措施六、安全保证措施七、文明施工措施一、编制依据1.1 设计单位提供的施工要求；1.2SHJ22-90《石油化工企业设备与管道防腐施工法律规范》；1.3HGJ229-91《工业设备、管道防腐工程施工及验收法律规范》；1.4SH3022-1999《石油化工设备和管道涂料防腐蚀技术法律规范》;1.5GB8923-89《涂装前设备表面锈蚀等级和除锈等级》；1.6 建设单位确定的施工工艺及有关技术要求1.7 YB/T9256-96《钢结构、管道涂装技术规程》1.8《玻璃鳞片衬里施工技术条件》HG/T2640-24二、施工部署施工组织布署2.1 由施工员编制施工方案，并经有关各方审批认可。2.2 由施工员及安全员对参加油漆施工的施工人员进行技术及安全交底，使有关 施工人员了解油漆施工工序和主要技术质量要求及各项安全注意事项，同时了解施 工过程所需专用工具的使用方法。2.3 根据实际情况制定并准备好施工中的各项安全防护措施及防护用料。2.4 准备好油漆施工所需的工具、量具、机具等，在施工现场应准备工具保管箱。三、施工方法3.1 施工工艺：基体检查一一基体喷砂处理一一底漆涂刷（分两遍涂刷，两次颜色明显不同， 相互垂直）一一胶泥涂抹（分两遍涂沫，每层厚度约 1.0mm，两次颜色明显不同， 相互垂直）局部FRP 加强（阴阳角等部位）质量检测及修补验收面漆涂刷——全面验收。3.2 施工操作基体检查（1）基体检查主要检查项目为：①设备结构能否进行鳞片衬里施工（如设备内部的局部结构存 在狭小的缝隙，施工工具无法深化其中）；②焊缝的打磨，要求焊缝的高度不高于基 体 0.5mm，且与基体保证平滑过渡；③阴阳角的部位一定要保证拐角部位的圆角半径 R> 5 mm。喷砂除锈鳞片衬里对基体喷砂处理的要求为 Sa2.5 级，即要求对金属基体表面经过喷砂处理 后，表面呈现“银白色”，钢材表面无可见油脂、污垢、氧化皮、铁锈、油漆涂层等附 着物，任何残留的痕迹仅是点状的轻微色斑。喷砂作业应坚持先易后难，由上而下，从左向右的原则，做到布局合理，分格适 宜。罐壁达到 Sa2.5 级。3.2.2. 技术要求① 喷砂采纳石英砂或铜矿砂。施工环境温度宜 3r-3cr,空气相对湿度小于 85%, 同时要求基体金属表面温度应大于露点温度 3。以上。粗砂须被检验以保证可溶性氯 盐不超过 30ppm。② 喷射处理工艺参数：压缩空气...
