玻璃鳞片施工方案2

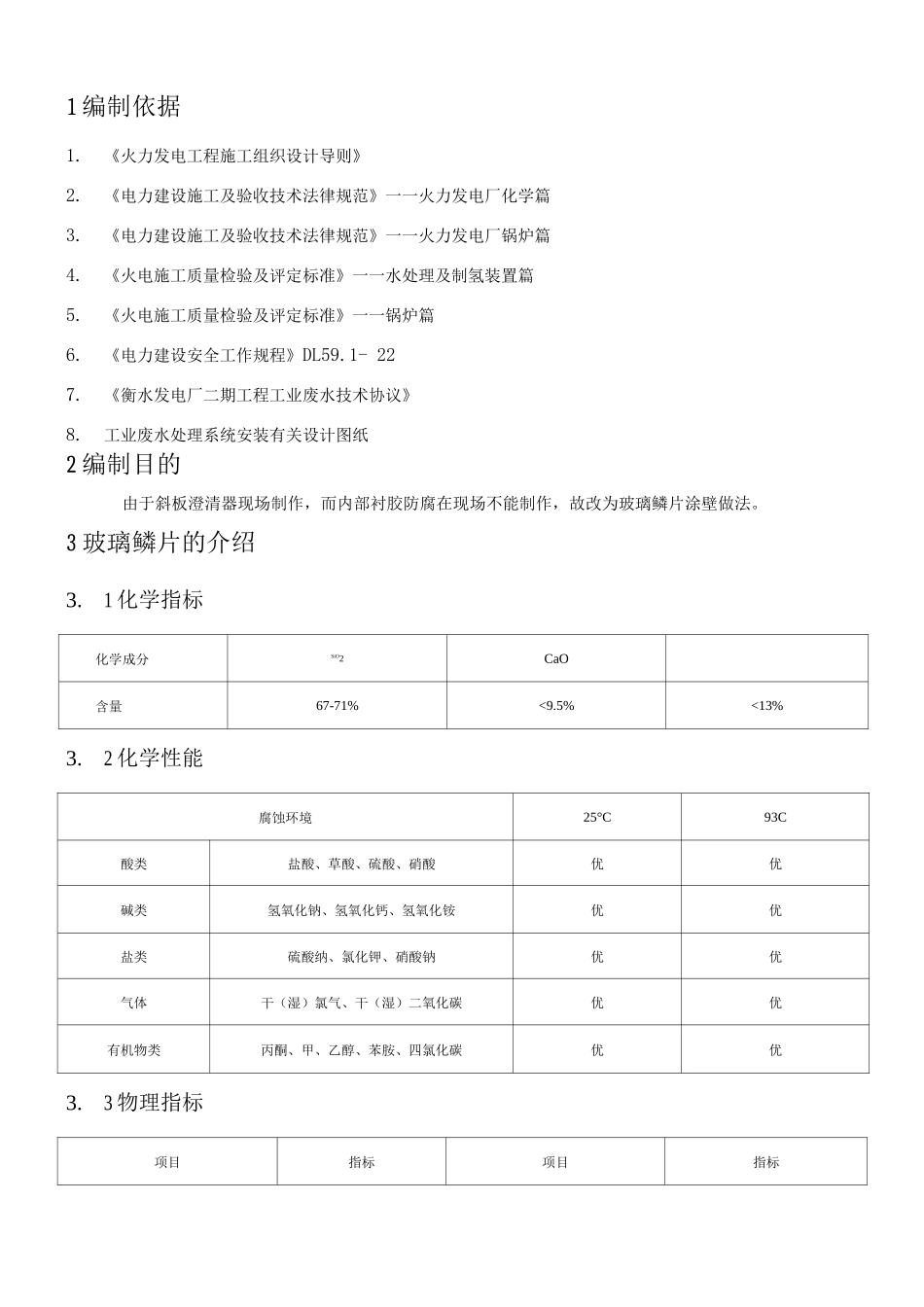

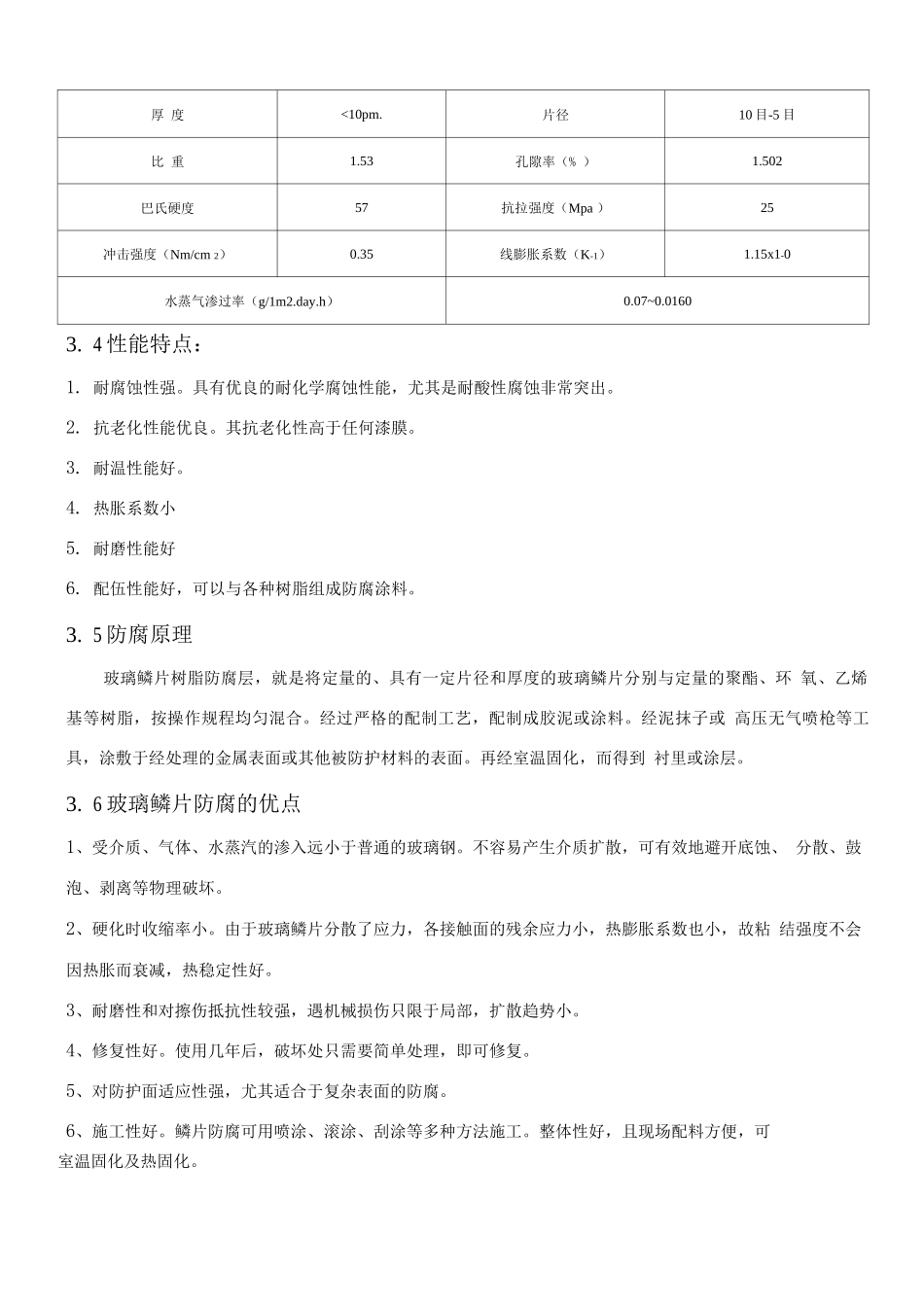

衡水发电厂二期扩建工程 2X3MW 供热机组工业废水集中处理系统斜板澄清器玻璃鳞片施工方案批准审核编制南京大陆中电科技股份有限公司环保公司二 OO 四年九月1 编制依据1.《火力发电工程施工组织设计导则》2.《电力建设施工及验收技术法律规范》一一火力发电厂化学篇3.《电力建设施工及验收技术法律规范》一一火力发电厂锅炉篇4.《火电施工质量检验及评定标准》一一水处理及制氢装置篇5.《火电施工质量检验及评定标准》一一锅炉篇6.《电力建设安全工作规程》DL59.1- 227.《衡水发电厂二期工程工业废水技术协议》8.工业废水处理系统安装有关设计图纸2 编制目的由于斜板澄清器现场制作，而内部衬胶防腐在现场不能制作，故改为玻璃鳞片涂壁做法。3 玻璃鳞片的介绍3.1 化学指标化学成分SiO2CaO含量67-71%<9.5%<13%3.2 化学性能腐蚀环境25°C93C酸类盐酸、草酸、硫酸、硝酸优优碱类氢氧化钠、氢氧化钙、氢氧化铵优优盐类硫酸纳、氯化钾、硝酸钠优优气体干（湿）氯气、干（湿）二氧化碳优优有机物类丙酮、甲、乙醇、苯胺、四氯化碳优优3.3 物理指标项目指标项目指标厚 度<10pm.片径10 目-5 目比 重1.53孔隙率（% ）1.502巴氏硬度57抗拉强度（Mpa ）25冲击强度（Nm/cm 2）0.35线膨胀系数（K-1）1.15x1-0水蒸气渗过率（g/1m2.day.h）0.07~0.01603. 4 性能特点：1. 耐腐蚀性强。具有优良的耐化学腐蚀性能，尤其是耐酸性腐蚀非常突出。2. 抗老化性能优良。其抗老化性高于任何漆膜。3. 耐温性能好。4. 热胀系数小5. 耐磨性能好6. 配伍性能好，可以与各种树脂组成防腐涂料。3. 5 防腐原理玻璃鳞片树脂防腐层，就是将定量的、具有一定片径和厚度的玻璃鳞片分别与定量的聚酯、环 氧、乙烯基等树脂，按操作规程均匀混合。经过严格的配制工艺，配制成胶泥或涂料。经泥抹子或 高压无气喷枪等工具，涂敷于经处理的金属表面或其他被防护材料的表面。再经室温固化，而得到 衬里或涂层。3. 6 玻璃鳞片防腐的优点1、受介质、气体、水蒸汽的渗入远小于普通的玻璃钢。不容易产生介质扩散，可有效地避开底蚀、 分散、鼓泡、剥离等物理破坏。2、硬化时收缩率小。由于玻璃鳞片分散了应力，各接触面的残余应力小，热膨胀系数也小，故粘 结强度不会因热胀而衰减，热稳定性好。3、耐磨性和对擦伤抵抗性较强，遇机械损伤只限于局部，扩散趋势小。4、修复性好。使用几年后，破坏处只需要简单处理，即可修复。5、对防护面适应性强，尤其适合于复杂...
